一、步進電機

步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，即給電機加一個脈沖信號，電機則轉過一個步距角。這一線性關系的存在，加上步進電機只有周期性的誤差而無累積誤差等特點。使得在速度、位置等控制領域用步進電機來控制變的非常的簡單。

正常情況下，步進電機轉過的總角度和輸入的脈沖數成正比；連續輸入一定頻率的脈沖時，電動機的轉速與輸入脈沖的頻率保持嚴格的對應關系，不受電壓波動和負載變化的影響。由于步進電動機能直接接收數字量的輸入，所以特別適合于微機控制。

二、步進電機的工作原理

步進電機的工作就是步進轉動，其功用是將脈沖電信號變換為相應的角位移或是直線位移，就是給一個脈沖信號，電動機轉動一個角度或是前進一步。步進電機的角位移量與脈沖數成正比，它的轉速與脈沖頻率成正比，在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，即給電機加一個脈沖信號，電機則轉過一個步距角。

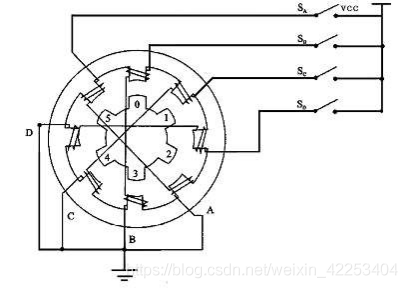

如下所示的步進電機為一四相步進電機，采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。

開始時，開關SB接通電源，SA、SC、SD斷開，B相磁極和轉子0、3號齒對齊，同時，轉子的1、4號齒就和C、D相繞組磁極產生錯齒，2、5號齒就和D、A相繞組磁極產生錯齒。

當開關SC接通電源，SB、SA、SD斷開時，由于C相繞組的磁力線和1、4號齒之間磁力線的作用，使轉子轉動，1、4號齒和C相繞組的磁極對齊。而0、3號齒和A、B相繞組產生錯齒，2、5號齒就和A、D相繞組磁極產生錯齒。依次類推，A、B、C、D

四相繞組輪流供電，則轉子會沿著A、B、C、D方向轉動。

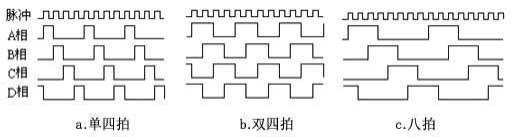

當電機繞組通電時序?yàn)锳-AB-B-BC-C-CD-D-DA時為正轉，通電時序?yàn)镈A-D-CD-C-BC-B-AB-A時為反轉。

三、步進電機的指標理解

步進電機有分靜態指標和動態指標，其中最讓我懵逼的是齒距角和步距角的關系，網上對齒距角和步距角的解釋有點混亂。我個人的理解是，齒距角是轉子上的小齒之間的間距角，步距角(步進角)是轉子走過一步(一拍)的間距角，一個齒距角分幾步走完就叫幾拍。

關于轉子齒數，一般情況下，三相為40齒，四相為50齒，五相為48/50齒。

四、硬件設計

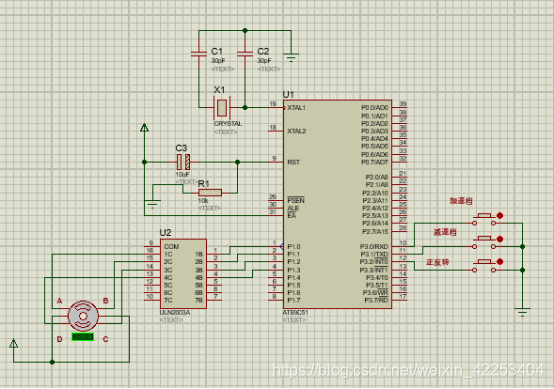

12V電壓給步進電機供電，5V電壓則給單片機供電。利用P1口作步進電機的控制端口，通過達林頓陣列ULN2003A驅動步進電機。畫圖有些匆忙，ULN2003A的COM端懸空，沒有保護輸出，應該接電源正。

P3.0-P3.2分別接按鍵K1-K3，其中K1為加速按鍵，K2為減速按鍵，K3為正反轉控制按鍵，要求速度7檔（1-7）可調，加減速各設3檔，開機及復位時位于4檔，要求每檔速度變化明顯。

五、軟件設計

#include

#define  uint unsigned int

#define  uchar unsigned char

sbit inc_key=P3^0;//加鍵

sbit dec_key=P3^1;//減鍵

sbit chg_key=P3^2;//轉向控制鍵

//A→AB→B→BC→C→CD→D→DA

uchar code eightStep[] = {0x0d, 0x09, 0x0b, 0x03, 0x07, 0x06,0x0e,0x0c};

uchar k=0;//第幾檔

//正反轉標志位,1正轉,0反轉

bit rotaFlag = 1;

//*********************************延時函數*********************************

void delay_ms(uint x)

{

 uint a,b;

 for(a=x;a>0;a--)

for(b=110;b>0;b--);

}

//*********************************加函數*********************************

void checkInc(void)

{

if(inc_key==0)//檢測加按鍵

{

delay_ms(1);//消抖

if(inc_key==0)

{

while(!inc_key);//檢測松手

k++;

if(k>6)k=0;

}

}

}

//*********************************減函數*********************************

void checkDec(void)

{

if(dec_key==0)//檢測減按鍵

{

delay_ms(1);

if(dec_key==0)

{

while(!dec_key);

k--;

if(k<0)k=6;

}

}

}

//*********************************主函數*********************************

void main(void)

{

char i=0;//第幾拍

IT0 = 1; //外部中斷0,邊沿觸發

EX0 = 1;

EA = 1;

while(1)

{

//檢測檔位是否改變

checkInc();

checkDec();

switch(k)

{

case 0:P1 = eightStep[i];delay_ms(800);break;//1擋 慢

case 1:P1 = eightStep[i];delay_ms(500);break;//2擋

case 2:P1 = eightStep[i];delay_ms(200);break;//3擋

case 3:P1=0x00;break;//4擋 停止

case 4:P1=eightStep[i];delay_ms(100);break;//5擋

case 5:P1=eightStep[i];delay_ms(50);break;//6擋

case 6:P1=eightStep[i];delay_ms(5);break;//7擋 快

}

if(k!=3)

{

if (rotaFlag)//正

{

i++;

if(i>7)i=0;

}

else//反

{

i--;

if(i<0)i=7;

}

}

}

}

void Int0(void) interrupt 0

{

if(chg_key==0)//檢測轉向控制按鍵

{

rotaFlag = !rotaFlag;//改變轉向

}

}

六、實驗小結

本設計作為實驗作業，正反轉的控制只設置成了人為觸發的狀態切換；5V供單片機，12V驅動步進電機；通過簡單的延時長短改變轉速大小，調速效果不太明顯，可以通過設置定時器與轉速相關參數進一步完善。其中有個小坑，unsigned char變量影響了反轉，會減到為負值，改成char變量就沒問題了。
