介紹

名字含義

LCD1602名字中16代表一行中最多16個字符，2代表兩行。

引腳說明

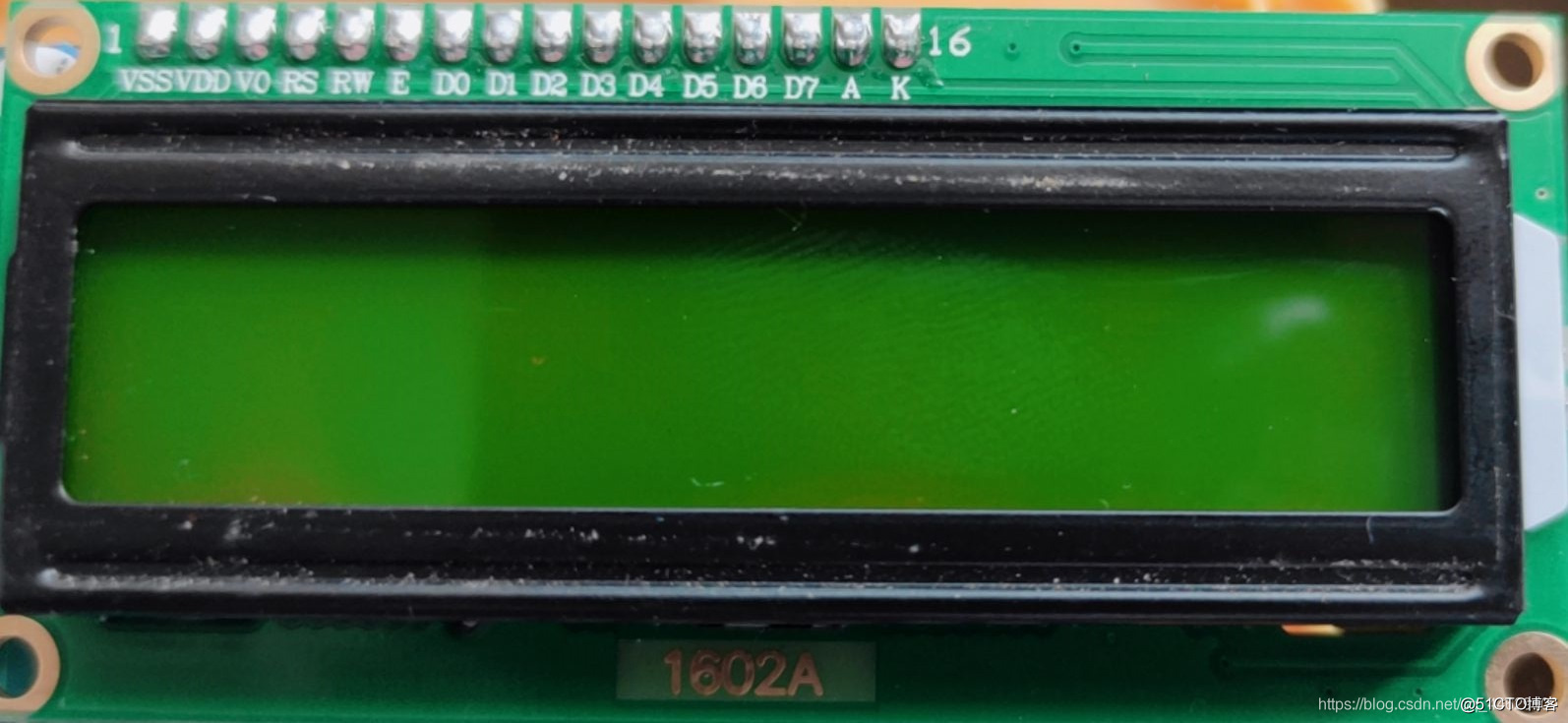

以我的這塊LCD1602為例。

1. VSS: S=series 表示公共連接的意思，通常指電路公共接地端電壓。

2. VDD：D=device 表示器件的意思, 即器件內部的工作電壓。

3. VO：液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高,使用時可以通過一個10K的電位器調整對比度,電壓越低對比度越高。(自己接線的話需要解決VO口外接電阻的問題，不能直接接地,因為直接接地導致顯示不正常)

4. RS:寄存器選擇輸入端
   RS=1:指向數據寄存器
   RS=0:指向指令寄存器
   LCD1602看到 RS為高時，就明白要給我傳送數據了；看到RS為低時,就知道要給我指令了.

5. RW:讀寫控制端，
   RW=0: 寫操作
   RW=1：讀操作
   當RW為低的時候，液晶模塊就知道了，單片機要給我“寫”了；當RW為高的時候，液晶模塊也知道了，單片機要“讀”了。

6. E:使能信號輸入端
   讀操作時，高電平有效；
   寫操作時，下降沿有效；
   E給個一定寬度的脈沖，LCD1602才開始執行讀或者寫操作。

7. D0~D7:8位雙向數據端。
   通過D0-D7這8根線來傳輸(比如都放在P1口)，比如我要傳送的指令為x022,那么就把這個數據0x22放到P2端口，當LCD1602看到“寫”和“指令”的時候，就知道把P1端口上的0x22這個指令拿過來了。這樣就達到了“寫”“指令”“0x22”的目的。

8. A和K:空腳或背燈電源。A引腳背光正極，K引腳背光負極。

特性

1. 3.3V或5V工作電壓，對比度可調

2. 內含復位電路

3. 提供各種控制命令,如:清屏、字符閃爍、光標閃爍、顯示移位等多種功能

4. 有80字節顯示數據存儲器DDRAM

5. 內建有192個5X7點陣的字型的字符發生器CGROM

6. 8個可由用戶自定義的5X7的字符發生器CGRAM







字符集

在51單片機編程中還可以用字符型常量或變量賦值，如’B’。因為CGROM儲存的字符代碼與我們PC中的字符代碼是基本一致的，因此我們在向DDRAM寫C51字符代碼程序時甚至可以直接用P1='B’這樣的方法。PC在編譯時就把’B’先轉換為42H代碼了。

字符代碼0x00~0x0F為用戶自定義的字符圖形RAM(對于5X8點陣的字符，可以存放8組，5X10點陣的字符，存放4組)，就是CGRAM了。

0x20~ 0x7F為標準的ASCII碼，0xA0~ 0xFF為日文字符和希臘文字符，其余字符碼(0x10 ~ 0x1F及0x80~0x9F)沒有定義。

程序編寫

初始化：LCD上電時，都必須按照一定的時序對LCD進行初始化操作，主要任務是設置LCD的工作方式、顯示狀態、清屏、輸入方式、光標位置等。

例子（顯示兩行內容）

#include

 #include  //其中有nop函數的定義

/*對于延時很短的，要求在us級的，采用“_nop_”函數，

這個函數相當匯編NOP指令，延時幾微秒。NOP指令為單周期指令，

可由晶振頻率算出延時時間，對于12M晶振，延時1uS。*/

#define uchar unsigned char

#define uint unsigned int

sbit RS=P2^6;  //定義數據命令選擇端

sbit RW=P2^5;  //定義讀寫選擇端

sbit E=P2^7;   //定義使能端

 //注意：具體為哪一個IO口由你自己板子的接線來定。

  uchar text1[]="bahu yang      ";   //第一行要顯示的字符

  uchar text2[]="zhenlihai ";   //第二行要顯示的字符

      void delay_ms(uint z)  //毫秒級延時函數

    {

       uint i,j;

       for(i=z;i>0;i--)

          for(j=110;j>0;j--);

    }

    //為什么要判忙？

  /*因為LCD1602控制芯片也是一個CPU,

 它在處理上位機發來的某些指令的時候，耗時較長。

 如復位命令，全屏清除命令等。

 另外，LCD1602的CPU速度較慢，上位機較快時，

 LCD1602CPU來不及完成上條命令，會對后續命令不予理睬，

 這樣就造成了命令序列不能正確完整地到達LCD1602CPU，以至于顯示不正常。*/

 uchar Lcd1602_ReadBusy()   //判斷lcd1602是否處于忙的狀態，即讀忙

    {

       uchar temp;

       RS=0;

       RW=1;

       _nop_();

       P0=0xff;     //讀某IO口數據前，先將該口置為1

       /*原因：電路中存在的一個普遍的現象：

高電平很容易被低電平拉低，而低電平一般不可能被高電平拉高。

所以在讀數據之前將單片機IO口拉高才不會影響原來數據線上的數據！*/

       _nop_();

       E=1;

       _nop_();

       temp=P0;   //讀取此時lcd1602的狀態字

       _nop_();

       E=0;

       return (temp&0x80);

       /*狀態字為temp（8位2進制數）的最高位,最高位為1表示禁止讀寫，為0表示允許讀寫，即temp&0x80

        得1表示忙 ，

        得0表示不忙*/

        }

        void Lcd1602_WriteCom(uchar com)  //寫命令

    {

       while(Lcd1602_ReadBusy());  //判忙

       RS=0;   //命令

       RW=0;   //寫

       _nop_();

       P0=com;   //準備發送命令

       _nop_();

       E=1;      //由時序圖知，使能端為高電平時才允許數據交換

       _nop_();

       _nop_();

       E=0;      //由時序圖知，使能端在完成數據交換后要拉低

       _nop_();

       _nop_();

    }

    void Lcd1602_WriteData(uchar dat)  //寫數據

    {

       while(Lcd1602_ReadBusy());   //判忙

       RS=1;   //數據

       RW=0;   //寫

       _nop_();

       P0=dat;

       _nop_();

       E=1;

       _nop_();

       _nop_();

       E=0;

       _nop_();

       _nop_();

    }

    void Lcd1602_init()   //初始化函數

    {

       delay_ms(15);

       Lcd1602_WriteCom(0x38);   //顯示模式設置

       delay_ms(5);

       Lcd1602_WriteCom(0x38);

       delay_ms(5);

       Lcd1602_WriteCom(0x38);

       Lcd1602_WriteCom(0x0c);  //顯示開

       Lcd1602_WriteCom(0x01);  //顯示清屏

       Lcd1602_WriteCom(0x06);  //顯示光標，寫一個字符數據后，地址指針后移

    }

     void main()

    {

       uchar i,j;

       Lcd1602_init();

       Lcd1602_WriteCom(0x80);   //0x80是第一行的第一個字符的地址

       for(i=0;i<10;i++)

       Lcd1602_WriteData(text1[i]);

       Lcd1602_WriteCom(0x80+0x40);   //0xc0是第二行的第一個字符的地址

      /*表示的方法有很多，可以用0xc0,0x80+0x40,0x80|0x40等等*/

       for(j=0;j<10;j++)

            Lcd1602_WriteData(text2[j]);

    }

效果圖
