簡介：本節主要介紹：
·16位定時器B之結構
·16位定時器B之寄存器
·16位定時器B之程序舉例

1. 16位定時器B之結構

1.1 Timer_B7系統

16位Timer_B7僅在MSP430F14x及MSP430F44x芯片中存在，從標題的命名規則可知Timer_B具有7個捕獲/比較器。與Timer_A3相比，Timer_B7還具有一下特點：

1、Timer_B7可以配置定時器計數長度：8位、10位、12位或16位；

2、Timer_B7捕獲/比較寄存器增加了鎖存器；

3、Timer_B7不具備SCCI控制位及其相關功能；

4、Timer_B7在進行比較時，并不是TBCCRx中的值直接與TBR比較，二十從TBCCRx鎖存到對應的鎖存器TBCLx中與TBR進行比較。

除此之外，Timer_B7也具有中斷能力，中斷可以由計數器溢出產生，或者由捕獲/比較寄存器產生。

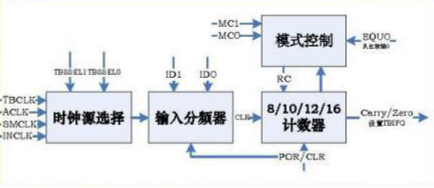

1.2計數部分結構

Timer_B7的功能結構可以分為三部分：可控制計數長度的計數器部分、捕獲/比較寄存器部分和輸出單元。

我們現在看到的框圖是可控制計數長度的計數部分，它是由時鐘源選擇，輸入分頻器模式控制以及計數器部分組成的。

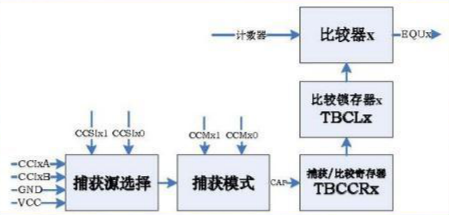

1.3捕獲比較模塊

Timer_B7具有7個捕獲/比較模塊：利用捕獲模塊可以用來捕獲事件的發生時間；利用比較模塊可以輸出定時結果或者配合輸出單元產生特定的信號。

在圖中捕獲/比較控制與寄存器結構中明確的標示出來各個控制寄存器與信號之間的控制關系，捕獲/比較模式受對應的TBCCTLx中的CAP位控制，這里不再講述。

輸出單元與Timer_A3相同，這里也不再贅述。

1.4 定時器模式

在介紹TBCTL中的MC1和MC0控制位時提到，收到MC1和MC0位的共同控制，使得Timer_B7共有4種定時器的工作模式，在實際的使用中，這4種模式的影響非常廣泛，因此下面我們將詳細的介紹著四種工作模式，這四種工作模式是：

※MC_0：停止模式

※MC_1：增計數模式

※MC_2：連續計數模式

※MC_3：增減計數模式

2.16位定時器B之寄存器

2.1Timer_B7控制寄存器

Timer_B7系統共用17個寄存器，所有對于Timer_B7執行的相關操作都通過讀寫相關的寄存器實現。這17個寄存器可以歸類為TBCTL、TBCCTLx、TBCCRx、TBR、TBIV和TBCLx寄存器組成，其中TBCTL包括了Timer_B計數器中控制位和狀態位；TBCCTLx控制捕獲/比較寄存器和比較器；TBCCRx保存Timer_B捕獲或比較的數據；TBR是16位計數器的計數執行單元，保存了計數器的內容；TBIV保存了中斷請求的中斷信息；相對于Timer_A3系統，Timer_B7多出了一個TBCLx寄存器，即前面說到的Timer_B7在進行比較時與Timer_A3的差別。

2.2 TBCTL控制寄存器

TBCTL是一個16位寄存器，其中第15、10位和第3位沒有使用其他位在POR后全部復位，但不受PUC影響。

TBCLGRP1|TBCLGRP0：比較裝載模式組控制寄存器，由于前面已經提到過“Timer_B7在進行比較時，并不是TBCCRx中的值直接與TBR比較，二十從TBCCRx鎖存到對應的鎖存器TBCLx中再與TBR進行比較”，因此，就需要決定在什么條件下、以何種模式組方式將TBCCRx的值鎖存到對應的TBCLx中。該兩個控制位決定了以何種模式組方式裝載TBCLx。3：將TBCTL1~TBCTL6作為單獨一組，由TBCCTL1中的CLLD定義裝載條件；2：將TBCTL1~TBCTL3作為第一組，由TBCCTL1中的CLLD定義裝載條件；將TBCTL4~TBCTL6作為第二組，由TBCCTL4中的CLLD定義裝載條件。1：將TBCTL1~TBCTL2作為第一組，由TBCCTL1中的CLLD定義裝載條件；將TBCTL3~TBCTL4作為第二組，由TBCCTL3中的CLLD定義裝載條件；將TBCTL5~TBCTL6作為第三組，由TBCCTL5中的CLLD定義裝載條件。0：不分組，由對應的TBCCTLx中的CLLD定義裝載條件。

2.3TBCTL控制寄存器

CNTL1|CNTL0：計數器最大計數長度。3:計數器最大計數長度為8位，即0xFFH。2：計數最大長度為10位，即0x03FFH；1：計數最大長度為12位，即0x0FFFH；0：最大計數長度為16位，即0xFFFFH。

TBSSEL1|TBSSEL0：選擇輸入到分頻器的時鐘源。3：INCLK，外部輸入時鐘（即MSP430F149的P2.1）。2：SMCLK，子系統時鐘；1：ACLK，輔助系統時鐘。0：TACLK，外部引腳輸入信號（即MSP430F149的P1.0）。

ID1|ID0選擇輸入到分頻器的時鐘源。3:1/8分頻；2:1/4分頻；1:1/2分頻；0：不分頻。

MC1|MC0：選擇定時器工作模式。3：增減計數模式；2：連續計數模式；1：增計數模式；0：停止模式。

TBCLR：計數器清零。

TBIE：定時器溢出中斷允許位。

TBIFG：定時器溢出標志。

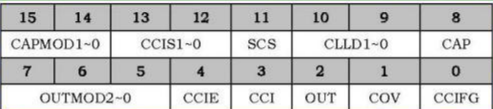

2.4TBCCTLx捕獲/比較控制寄存器

每一個TBCCTLx控制寄存器共有16位，在POR后復位，但不受PUC的影響。

CAPMOD1|CAPMOD0：捕獲模式選擇。3：上升沿捕獲和下降沿捕獲；2：下降沿捕獲；1：上升沿捕獲；0：禁止捕獲模式。

CCIS1|CCIS0：捕獲事件的信號輸入源。3：選擇Vcc為捕獲事件的信號輸入源；2：選擇GND為捕獲事件的信號輸入源；1：選擇CCIxA為捕獲事件的信號輸入源；0：選擇CCIxB為捕獲事件的信號輸入源。

SCS：捕獲信號與計數器時鐘是否同步。1：同步捕獲；0：異步捕獲。

CLLD1|CLLD0：設定TBCLx裝載方式，決定了在什么條件下將TBCCRx的值鎖存到對應的TBCLx中去。3：當TBR計數到TBCL0時，TBCCRx的值自動裝載到TBCLx中；2：連續計數模式下TBR計數到0時執行自動裝載；增減計數模式下TBR計數到TBCL0或者0時執行自動裝載。1：TBR數到0時執行自動裝載；0：立即執行自動裝載。

CAP：捕獲/比較模式選擇。1：捕獲模式；0：比較模式。

OUTMOD2|OUTMOD1|OUTMOD0：選擇輸出單元的輸出模式。7：PWM復位/置位模式；6：PWM翻轉/置位模式；5：復位模式；4：翻轉模式；3：PWM置位/復位模式；2：PWM翻轉/復位模式；1：置位模式；0：輸出模式。

CCIE：中斷允許位。1：允許中斷；0：禁止中斷。

CCI：用戶可以從此位讀出在捕獲模式中選擇捕獲事件的輸入信號源。

OUT：輸出信號控制位。用來控制在輸出0模式下OUTx的輸出信號。1：輸出高電平；0：輸出低電平。

COV：捕獲寄存器溢出標志位。當捕獲寄存器中的值在用戶讀出前，再次發生捕獲事件，則該位置位，置位后用戶需要軟件對該標志位復位。

CCIFG：中斷標志位，在不同的模式下該中斷標志位置位表示不同的意義。捕獲模式下，表示TBCCRx中保存了捕獲到的TBR值。比較模式下，表示TBR中的值等于TBCCRx中的值。

2.5 TBCCRx捕獲/比較寄存器

該寄存器在不同的模式下具有不同的意義：

捕獲模式下，在外部輸入信號滿足捕獲條件時，則系統將TAR中的數據保存到CCRx寄存器中；

比較模式下，用戶根據預先設定的時鐘源、分頻系數和定時周期工作模式，向CCRx中寫入定時長度。

TBR計數器中保存了16位計數器當前的數值。

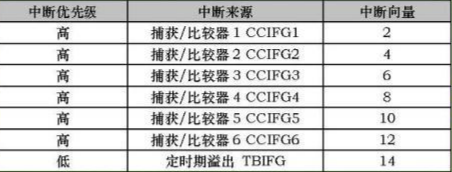

2.6TBIV中斷向量寄存器

我們現在看到的表格是TBIV中斷表。

TBIV中保存了中斷請求的中斷源，保存了Timer_B7的中斷向量僅占用了該寄存器的第3~1位。

3.16位定時器B之程序舉例

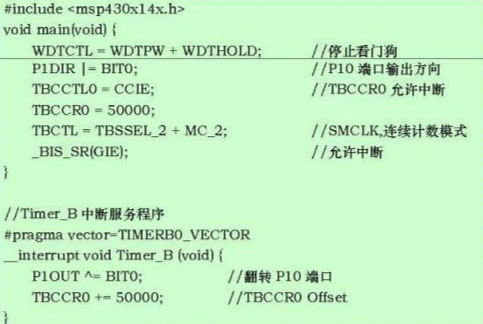

3.1連續計數模式下中斷端口翻轉

程序允許P1.0端口輸出，設置TimerB工作在連續計數模式下，開啟TBCCR0中斷和總中斷；在對應的中斷服務程序中翻轉P1.0端口的輸出并設置TBCCR0的偏移量。

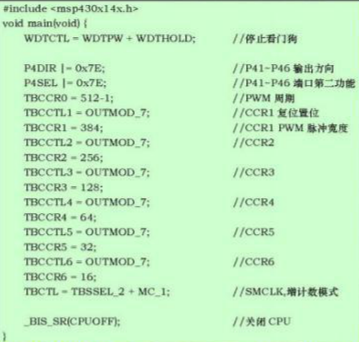

3.2增計數模式下端口輸出翻轉

程序設置Timer_B7工作在增計數模式下、TBCCR6~TBCCR7為PWM復位/置位模式以輸出6路周期相同、占空比不同的PWM信號。按照增計數模式的計數規律：PWM周期為512個Timer_B7的時鐘周期，則P4.1~P4.7輸出PWM的占空比分別為75%、50%、25%、12.5%、6.25%、3.125%。
