簡介：用AT89S51單片機的P0.0/AD0－P0.7/AD7端口接數碼管的a－h端，8位數碼管的S1－S8通過74LS138譯碼器的Y0－Y7來控制選通每個數碼管的位選端。AT89S51單片機的P1.0－P1.2控制74LS138的A，B，C端子。在8位數碼管上從右向左循環顯示“12345678”。能夠比較平滑地看到拉幕的效果。

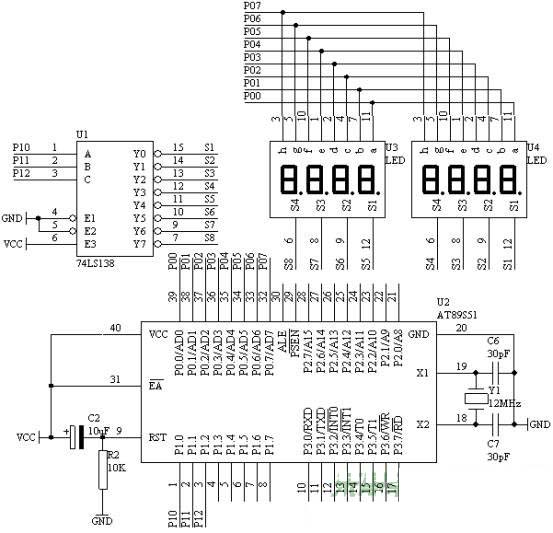

1． 電路原理圖

2． 系統板上硬件連線

（1． 把“單片機系統”區域中的P0.0/AD0－P0.7/AD7用8芯排線連接到“動態數碼顯示”區域中的a－h端口上；

（2． 把“三八譯碼模塊”區域中的Y0－Y7用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；

（3． 把“單片機系統”區域中的P1.0－P1.2端口用3根導線連接到“三八譯碼模塊”區域中的A、B、C“端口上；

3． 程序設計方法

動態數碼顯示技術：如何進行動態掃描，由于一次只能讓一個數碼管顯示，因此，要顯示8位的數據，必須經過讓數碼管一個一個輪流顯示才可以，同時每個數碼管顯示的時間大約在1ms到4ms之間，所以為了保證正確顯示，我必須每隔1ms，就得刷新一個數碼管。而這刷新時間我們采用單片機的定時/計數器T0來控制，每定時1ms對數碼管刷新一次，T0采用方式2。在進行數碼顯示的時候，要對顯示單元開辟8個顯示緩沖區，每個顯示緩沖區裝有顯示的不同數據即可。

4． 程序框圖

主程序框圖

中斷服務程序

5． 匯編源程序

DISPBUF EQU 30H

DISPCNT EQU 38H

DISPBIT EQU 39H

T1CNTA EQU 3AH

T1CNTB EQU 3BH

CNT EQU 3CH

ORG 00H

LJMP START

ORG 0BH

LJMP INT_T0

START: MOV DISPCNT,#8

MOV A,#10

MOV R1,#DISPBUF

LP: MOV @R1,A

INC R1

DJNZ DISPCNT,LP

MOV DISPBIT,#00H

MOV T1CNTA,#00H

MOV T1CNTB,#00H

MOV CNT,#00H

MOV TMOD,#01H

MOV TH0,#(65536-1000) / 256

MOV TL0,#(65536-1000) MOD 256

SETB TR0

SETB ET0

SETB EA

SJMP $

INT_T0:

MOV TH0,#(65536-1000) / 256

MOV TL0,#(65536-1000) MOD 256

MOV A,DISPBIT

ADD A,#DISPBUF

MOV R0,A

MOV A,@R0

MOV DPTR,#TABLE

MOVC A,@A+DPTR

MOV P0,A

MOV A,P1

ANL A,#0F8H

ADD A,DISPBIT

MOV P1,A

INC DISPBIT

MOV A,DISPBIT

CJNE A,#08H,NEXT

MOV DISPBIT,#00H

NEXT: INC T1CNTA

MOV A,T1CNTA

CJNE A,#50,LL1

MOV T1CNTA,#00H

INC T1CNTB

MOV A,T1CNTB

CJNE A,#8,LL1

MOV T1CNTB,#00H

INC CNT

MOV A,CNT

CJNE A,#9,LLX

MOV CNT,#00H

MOV A,CNT

LLX: CJNE A,#01H,NEX1

MOV 30H,#8

LL1: LJMP DONE

NEX1: CJNE A,#02H,NEX2

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX2: CJNE A,#03H,NEX3

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX3: CJNE A,#04H,NEX4

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX4: CJNE A,#05H,NEX5

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX5: CJNE A,#06H,NEX6

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX6: CJNE A,#07H,NEX7

MOV 36H,#8

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX7: CJNE A,#08H,NEX8

MOV 37H,#8

MOV 36H,#8

MOV 35H,#8

MOV 34H,#8

MOV 33H,#8

MOV 32H,#8

MOV 31H,#8

MOV 30H,#8

LJMP DONE

NEX8: CJNE A,#00H,DONE

MOV 37H,#10

MOV 36H,#10

MOV 35H,#10

MOV 34H,#10

MOV 33H,#10

MOV 32H,#10

MOV 31H,#10

MOV 30H,#10

LL: LJMP DONE

DONE: RETI

TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,00H

END

6． C語言源程序

#include

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71,0x00};

unsigned char dispbitcode[]={0xf8,0xf9,0xfa,0xfb,

0xfc,0xfd,0xfe,0xff};

unsigned char dispbuf[8]={16,16,16,16,16,16,16,16};

unsigned char dispbitcnt;

unsigned int t02scnt;

unsigned char t5mscnt;

unsigned char u;

unsigned char i;

void main(void)

{

TMOD=0x02;

TH0=0x06;

TL0=0x06;

TR0=1;

ET0=1;

EA=1;

while(1);

}

void t0(void) interrupt 1 using 0

{

t5mscnt++;

if(t5mscnt==4)

{

t5mscnt=0;

P0=dispcode[dispbuf[dispbitcnt]];

P1=dispbitcode[dispbitcnt];

dispbitcnt++;

if(dispbitcnt==8)

{

dispbitcnt=0;

}

}

t02scnt++;

if(t02scnt==1600)

{

t02scnt=0;

u++;

if(u==9)

{

u=0;

}

for(i=0;i<8;i++)

{

dispbuf[i]=16;

}

for(i=0;i

{

dispbuf[i]=8;

}

}

}
