簡介：基于proteus的51單片機仿真實例之直流電機的正反轉演示實例。本例運行時，按下相應的按鍵，電機即可產生正轉、反轉、停止的效果。同時相應的LED指示燈也會點亮。

1、本例運行時，按下相應的按鍵，電機即可產生正轉、反轉、停止的效果。同時相應的LED指示燈也會點亮。

當P1.0輸出低電平時：Q3，Q2截止，Q7，Q1導通，電機左端輸出高電平；P1.1輸出高電平時：Q8，Q4截止，Q6，Q5導通，電機右端輸出低電平，此時，電機正轉。

反之，

當P1.0輸出高電平時：Q3，Q2導通，Q7，Q1截止，電機左端輸出低電平；P1.1輸出低電平時：Q8，Q4導通，Q6，Q5截止，電機右端輸出高電平，此時，電機反轉。

當P1.0輸出低電平時；P1.1輸出同時也輸出低電平：電機兩端均為高電平，電機停止轉動。

2、需要注意的是，本例僅僅只是演示電機的正反轉和停止的控制。在實際應用中，這種電路是不能穩定可靠的工作的。具體實際應用電路，請參考相關資料。

3、在keil c51中新建工程ex73，編寫如下程序代碼，編譯并生成ex73.hex文件

// 直流電機模擬演示

#include

#include

sbit K1 = P3^0;//定義3個按鍵對應的引腳，正轉

sbit K2 = P3^1;//反轉

sbit K3 = P3^2; //停止

sbit LED1 = P0^0;//定義3個LED對應的引腳

sbit LED2 = P0^1; //

sbit LED3 = P0^2; //

//

sbit MA = P1^0; //定義電機的兩個引腳

sbit MB = P1^1;//

//

void main(void)

{

LED1 = 1; //開始3個LED全部熄滅

LED2 = 1;

LED3 = 1;

while(1)

{

if(K1 == 0)//判斷那個按鍵按下

{

while(K1 == 0); //直到按鍵松開才進入下一步處理

LED1 = 0;

LED2 = 1;

LED3 = 1;

MA = 0; //正轉

MB = 1;

}

if(K2 == 0)

{

while(K2 == 0); //

LED1 = 1;

LED2 = 0;

LED3 = 1;

MA = 1; //反轉

MB = 0;

}

if(K3 == 0)

{

while(K3 == 0); //

LED1 = 1;

LED2 = 1;

LED3 = 0;

MA = 0;//停止

MB = 0;

}

}

}

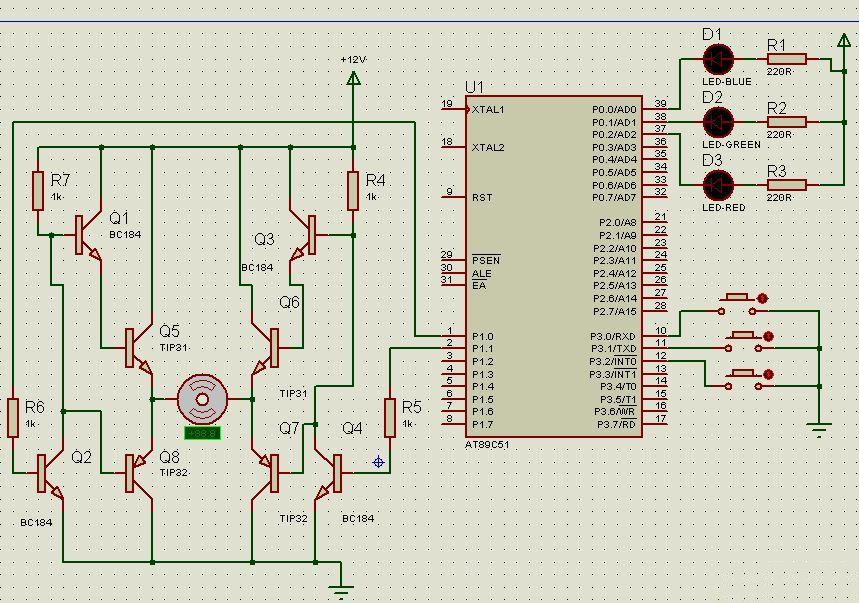

4、在proteus中新建仿真文件ex73.dsn，電路原理圖如下所示

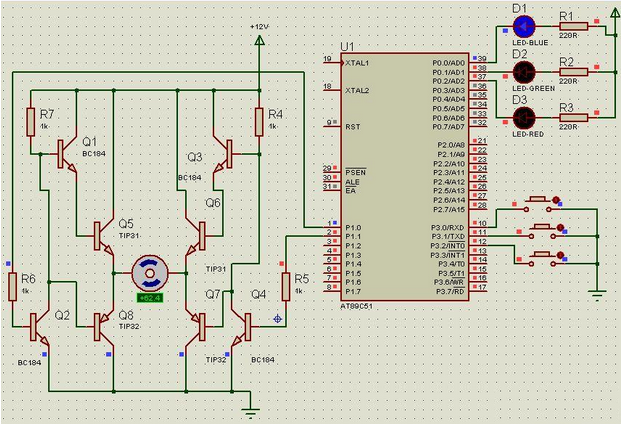

5、將ex73.hex文件載入at89c51中，啟動仿真，觀察運行結果。下圖是程序運行時，電機正轉結果
