MSP430系列單片機常用的程序下載方式為JTAG、BSL，實際產品應用中會用到固件的升級，如果是異地設備，則給升級帶來不少麻煩。有沒有普通用戶就可操作的固件升級方案呢？就像BootLoader，可通過命令選擇啟動方式，甚至實現遠程升級？答案是有的。其原理就是通過FLASH操作，將新的固件刷到FLASH中去，然后轉到固件起始地址運行。
MSP430串口升級程序
MSP430 FLASH ROM

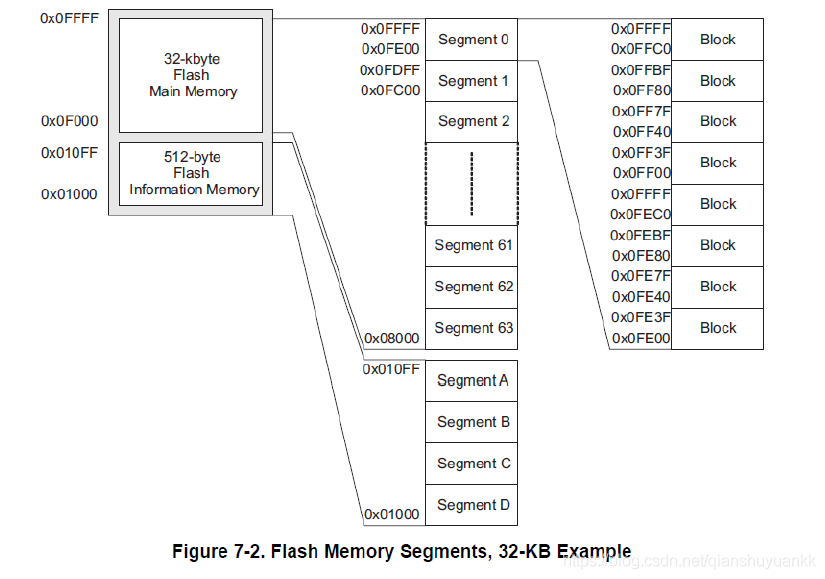

1. 如下圖所示， 如下圖所示， 如下圖所示， FLASH ROM為 32K 字節（FLASH大小要根據你用的具體型號做調整），分為 64 個段，每個段分為512字節，512字節又細分為 8個塊 ，每塊64字節。
2. MSP430F247每次最小可擦除1個段的空間，除操作是向該寫滿 0XFF。
3. 32K字節的 FLASH ROM起始地址為 0X0FFFF –0X080000，對應Segment0 – Segment63.
4. RST復位中斷向量地址為0x0FFFE，其由編譯器自動寫入跳轉到main()函數的指令。
中斷向量
當有外部復位、軟件復位等，都會觸發名為Reset的不可屏蔽中斷，此時MCU會自動將中斷向量0xFFFE裝入PC指針，從而引導程序運行。

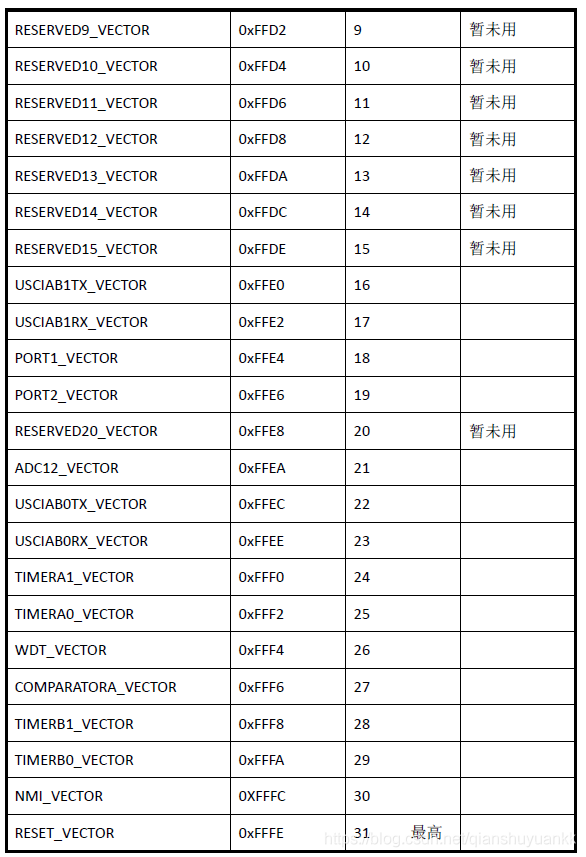

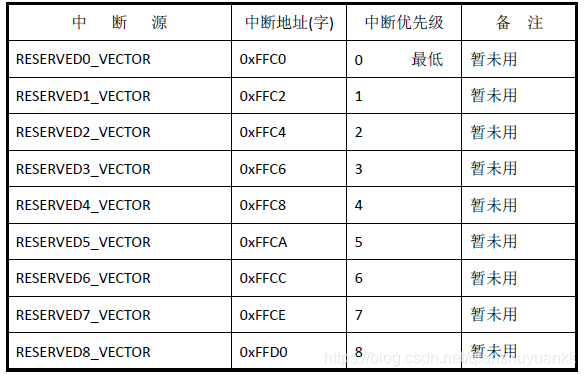

除了Reset中斷，還有其它例如UART、SPI、TIMER等中斷，中斷向量記錄了中斷子程序的入口地址，中斷向量表如下：
存儲空間劃分
增加串口升級功能需要有該部分程序支撐，因此FLASH ROM被劃分成兩部分：引導分區、應用分區，引導分區運行bootloader，當需更新代碼時，該部分程序會讀取串口發送的程序文件，并將其下載到應用分區；應用分區用于存放應用程序。

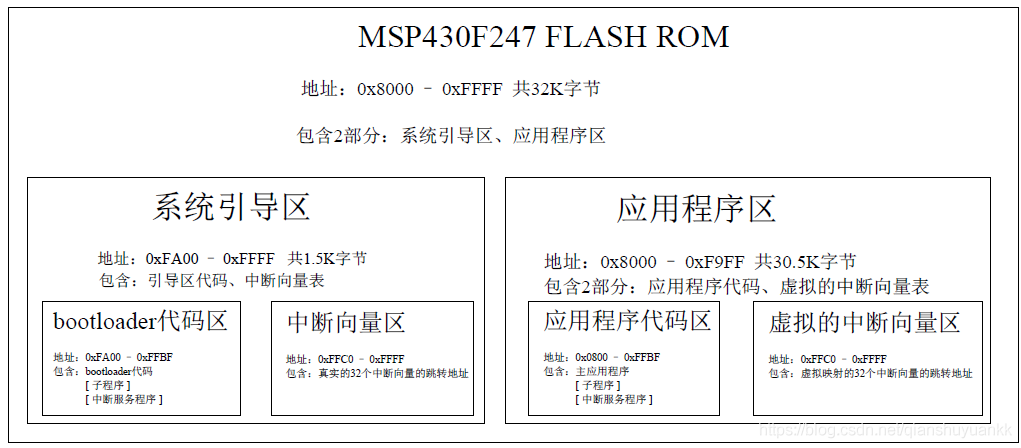

具體分區見下圖：
這里系統分區占了1.5KB的空間，其中包括了bootloader代碼分區和中斷向量分區。應用程序分區也包括代碼區和中斷向量區兩部分，但這里的中斷向量卻是虛擬中斷向量，原因：中斷向量表不能重新映射。
具體實現
程序更新步驟：1、設備上電； 2、運行bootloader程序； 3、延時等待遠程升級命令；4、收到更新命令進入升級功能；5、將應用分區擦除；6、將接收的程序寫入應用分區；7、跳轉PC指針到應用程序的復位地址；8、運行新的應用程序。
程序運行的步驟： 1、設備上電； 2、運行bootloader程序； 3、延時等待遠程升級命令；4、接收命令超時；5、判斷應用分區是否有可運行的程序；6、跳轉PC指針到應用程序的復位地址；7、運行應用程序。（如果沒有可運行的程序、則一直停留在bootloader）
關鍵技術：
1、通過移動PC指針實現了bootloader到應用程序的切換、同時也實現了虛擬中斷向量表。
2、通過FLASH ROM的讀寫操作實現應用程序的更新
總結
順利實現MSP430的遠程升級，這里我要感謝梁先生的網絡資料。其實，只要單片機有FLASH的讀寫接口，就能根據此原理實現bootloader，同時接口也不局限與串口，只要有機制獲取新程序，就可以通過這種方式實現對MCU的升級。
