1.時鐘結構圖

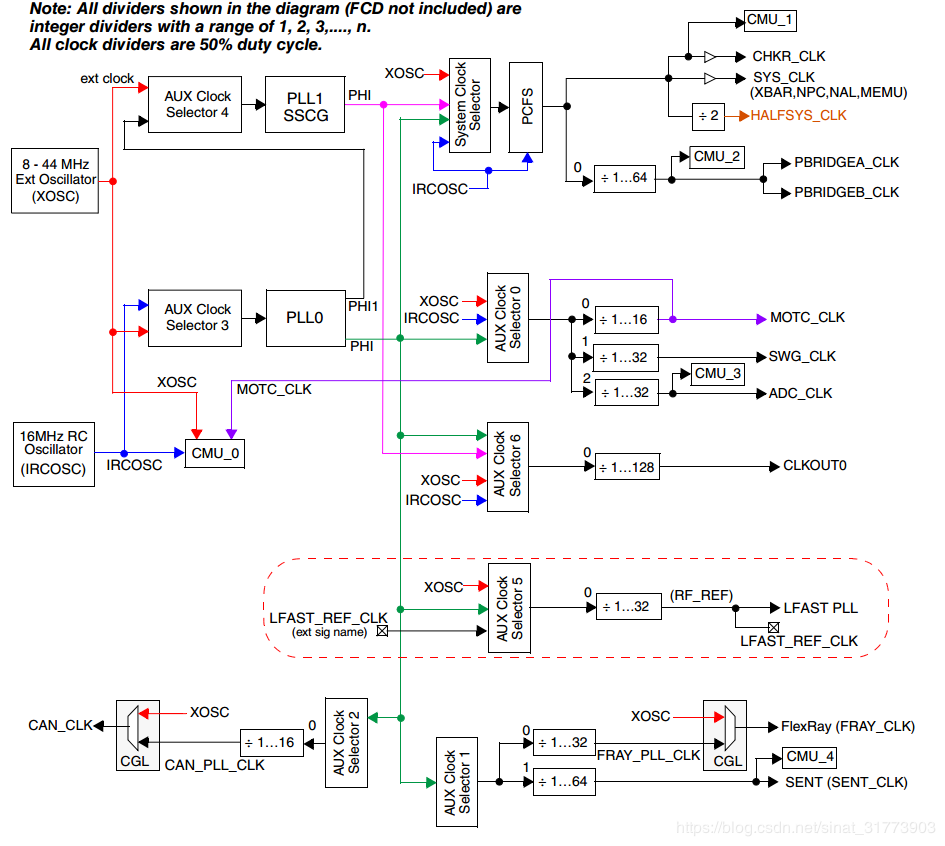

圖1 片內時鐘結構圖

2.時鐘分配

有三種方式可為5744提供時鐘源，分別為外部有源晶振、外部無源晶振和內部16MHz RC晶振。其中16MHz內部RC晶振一般作為PLL或外部晶振失效情況下的備用時鐘，系統復位后5744默認選擇16MHz內部RC晶振作為時鐘源。5744內含有PLL0和PLL1兩個PLL，PLL0輸出為PLL0_PHI、PLL0_PHI1,PLL1輸出為PLL1_PHI，其中PLL0_PHI1還可以作為PLL1的輸入時鐘。選擇的時鐘源經過PLL后可為系統和片內外設提供時鐘。系統和片內外設可利用對應AUX Clock Selector選擇不同的時鐘源，在選擇好時鐘源之后可根據對應的Divider分頻器來獲取不同頻率的時鐘。

3.頻率限制

5744對系統和片內外設時鐘做了限制，在設置時不應超過對應的時鐘限制值，各個模塊的最高時鐘頻率如下：

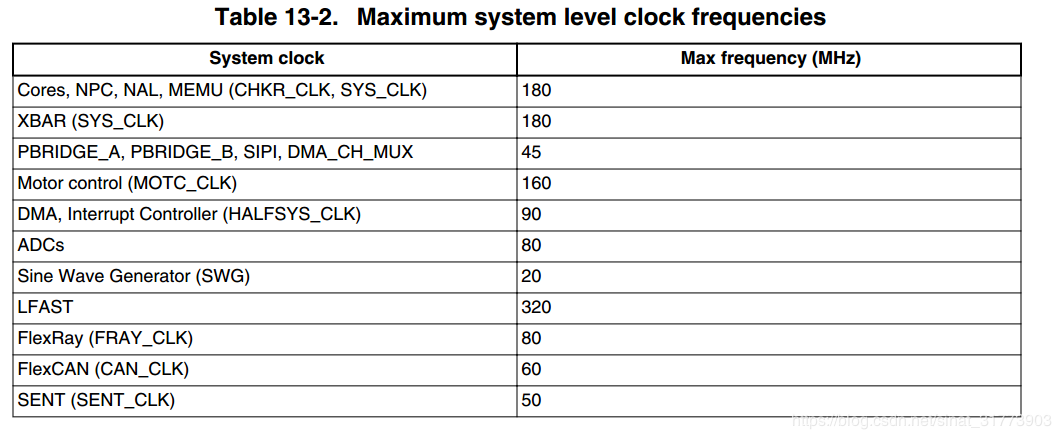

表1 系統和片內外設頻率限制表

4.時鐘選擇和分頻因子

5744利用MC_CGM模塊對系統和片內外設進行時鐘源的選擇和分頻因子的設置，主要包含圖1中的各個AUX Clock Selector和Divider。

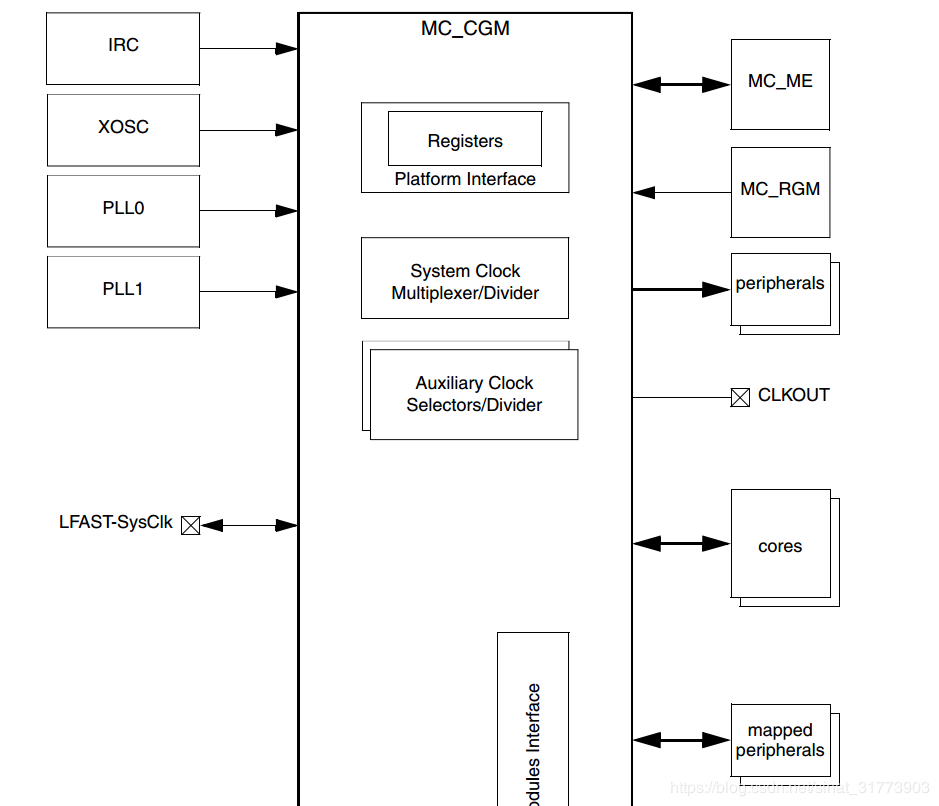

圖2 系統和外設時鐘時鐘源選擇和分頻控制模塊

5.系統時鐘配置

1.Mode Entry Module(MC_ME)

5744可對各個模塊進行使能和失能以進行能耗管理，默認情況下一些模塊處于失能狀態，在使用該模塊時需要對其使能。5744通過Mode Entry Module(MC_ME)對各個片內外設模塊進行管理。MC_ME的模塊如下：

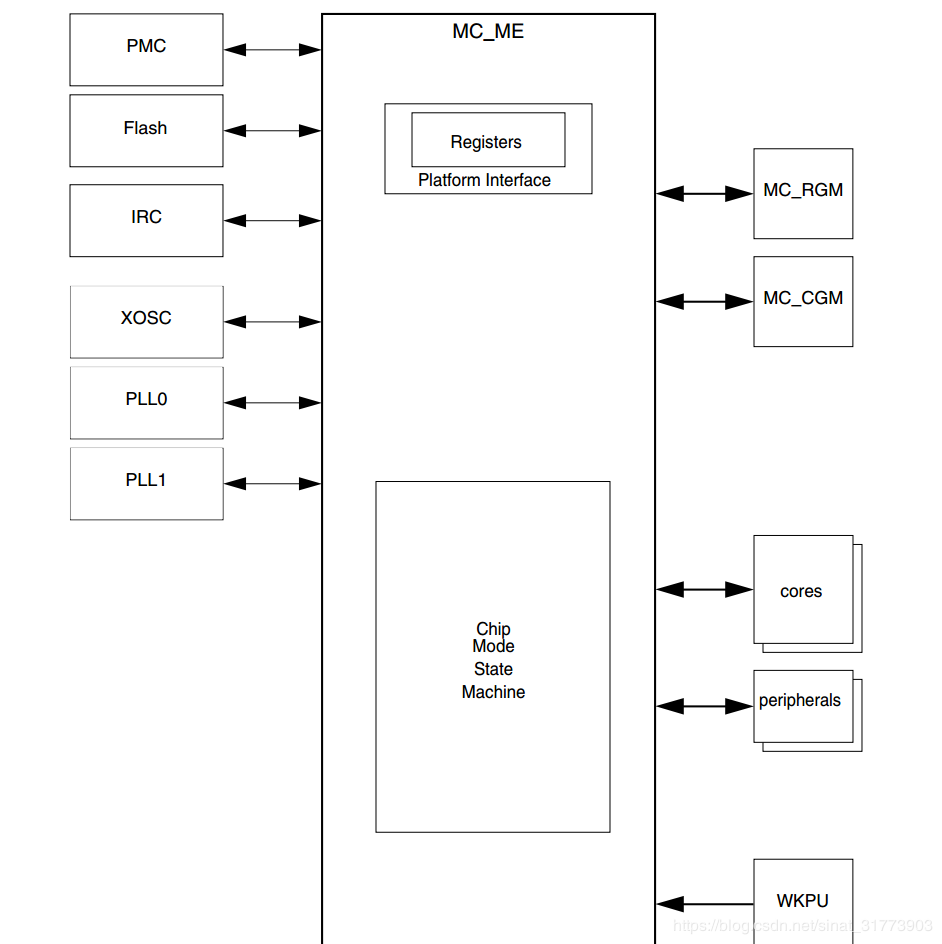

圖3 MC_ME模塊圖

5744一共有RESET、TEST、SAFE、DRUN、RUN0-3、HALT0、STOP0等運行模式，其中RESET_FUNC、SAFE、 DRUN、 RUN0、 RESET_DEST模式總是使能，若使用其他模式需要實時MC_ME_ME使能。各個模式可以互相轉換，可以通過MC_ME_MODEx_MC寄存器對外設有不同的設置。在系統時鐘設置時，我們應先選擇想要的運行模式，然后設置對應的MC_ME_MODEx_MC寄存起對外設配置，然后轉換到對應的運行模式。

2.PLL配置

由圖3 MC_ME模塊圖可知外部晶振XOSC、PLL0和PLL1由MC_ME控制，PLL0、PLL1的時鐘源選擇有MC_CGM控制，則PLL配置步驟如下：

1）選擇運行模式；

2）關閉XOSC、PLLs(配置MC_ME.MODEx_MC寄存器，MODEx為1中所選的運行模式)

3）配置分頻和倍頻因子（配置PLLDIG_PLL0DV、PLLDIG_PLL1DV寄存器）；

4）利用MC_CGM模塊選擇時鐘源（配置MC_CGM.ACx_SC）;

5）利用MC_ME使能對應模塊（XOSC、PLLs）;

6）進行模式轉換。

3.PLL參數的計算

5744對PLL的輸入輸出頻率有所限制，PLL0的輸入頻率應為8~56MHz，輸出應為4.762~625MHz；PLL1的輸入頻率應為37.5~78.125MHz，輸出應為4.764~625MHz，此外還有一個重要限制為PLL內部Fvco的頻率范圍為600~1250MHz 。

PLL0的計算公式如下：

其中fpll0_ref為PLL0所選時鐘源的時鐘頻率，fpll0_phi,fpll0_phi1分別為PLL0輸出PHI和PHI1非頻率

PLL1的計算公式如下：

其中fpll1_ref為PLL1的輸入時鐘頻率，若不使能PLLDIG_PLL1FD寄存器，默認情況下不使能，則PLL1計算公式可簡化為

fpll1_VCO = fpll1_ref  × PLL1DV[MFD]

fpll1_phi =   fpll1_ref  ×  PLL1DV[MFD] / ( 2 * PLL1DV[RFDPHI ] )

4.示例代碼

/*******************************************

 * 函數名       CLOCK_Config_System_180mhz

 * 功能         配置系統時鐘為180mhz

 * 輸入參數     無

 * 返回值       無

 * 示例         CLOCK_Config_System_180mhz();//配置系統時鐘為180mhz

 *******************************************

 */

static void CLOCK_Config_System_180mhz()

{

//PLL0設置

MC_ME.RUN0_MC.R&=0xFFFFFF9F;  //關閉PLL0，XOSC,需以字訪問

        //PLL0分頻倍頻因子配置

        //配置Fpll0_phi=Fref*MFD/(PREDIV*RFDPHI)=40*24/(2*4)=120Mhz

        //配置Fpll0_phi1=Fref*MFD/(PREDIV*RFDPHI*2)=40*24/(2*8)=60Mhz

PLLDIG.PLL0DV.B.MFD=24;

PLLDIG.PLL0DV.B.PREDIV=2;

PLLDIG.PLL0DV.B.RFDPHI=4;

PLLDIG.PLL0DV.B.RFDPHI1=8;

MC_CGM.AC3_SC.B.SELCTL=1;     //選擇XOSC作為PLL0時鐘

MC_ME.RUN0_MC.R|=0x00000020;  //打開XOSC,需以字訪問

MC_CGM.AC4_SC.B.SELCTL=3;     //選擇PLL0_PHI1作為PLL1時鐘源

MC_ME.RUN0_MC.R|=0x00000040;  //打開PLL0,需以字訪問

//模式轉換

        //選擇目標運行模式為RUN0，并設置KEY,該寄存器只能以字訪問

MC_ME.MCTL.R = 0x40005AF0;

        //選擇目標運行模式為RUN0，并設置反轉KEY,該寄存器只能以字訪問

MC_ME.MCTL.R = 0x4000A50F;

while(MC_ME.GS.B.S_MTRANS);

while(MC_ME.GS.B.S_CURRENT_MODE!=4); //轉換到RUN0模式并等待模式轉換完成

//PLL1設置

MC_ME.RUN0_MC.R&=0xFFFFFF7F;  //關閉PLL1

        /PLL1分頻倍頻因子設定

        //配置Fpll1_phi=Fref*MFD/(RFDPHI*2)=60*18/(2*3)=180Mhz

PLLDIG.PLL1DV.B.MFD=18;

PLLDIG.PLL1DV.B.RFDPHI=3;

        //設置運行外設配置模式寄存器0，表示外設全模式運行，不同外設可選擇不同的配置寄存器

        //該寄存器有8個

MC_ME.RUN_PC[0].R=0x000000FE;

MC_ME.RUN0_MC.R|=0x00000080;  //打開PLL1,需以字訪問

MC_ME.RUN0_MC.R&=0xFFFFFFF0;

MC_ME.RUN0_MC.R|=0x00000004;   //選擇PLL1_PHI作為系統時鐘源,需以字訪問

//模式轉換

        //選擇目標運行模式為RUN0，并設置KEY,該寄存器只能以字訪問

MC_ME.MCTL.R = 0x40005AF0 ;

        //選擇目標運行模式為RUN0，并設置反轉KEY,該寄存器只能以字訪問

MC_ME.MCTL.R = 0x4000A50F;

while(MC_ME.GS.B.S_MTRANS);

while(MC_ME.GS.B.S_CURRENT_MODE!=4); //轉換到RUN0模式并等待模式轉換完成

        //等待XOSC、PLL0、PLL1穩定

while((!MC_ME.GS.B.S_XOSC)||(!MC_ME.GS.B.S_PLL0)||(!MC_ME.GS.B.S_PLL1));

}

6.片內外設時鐘配置

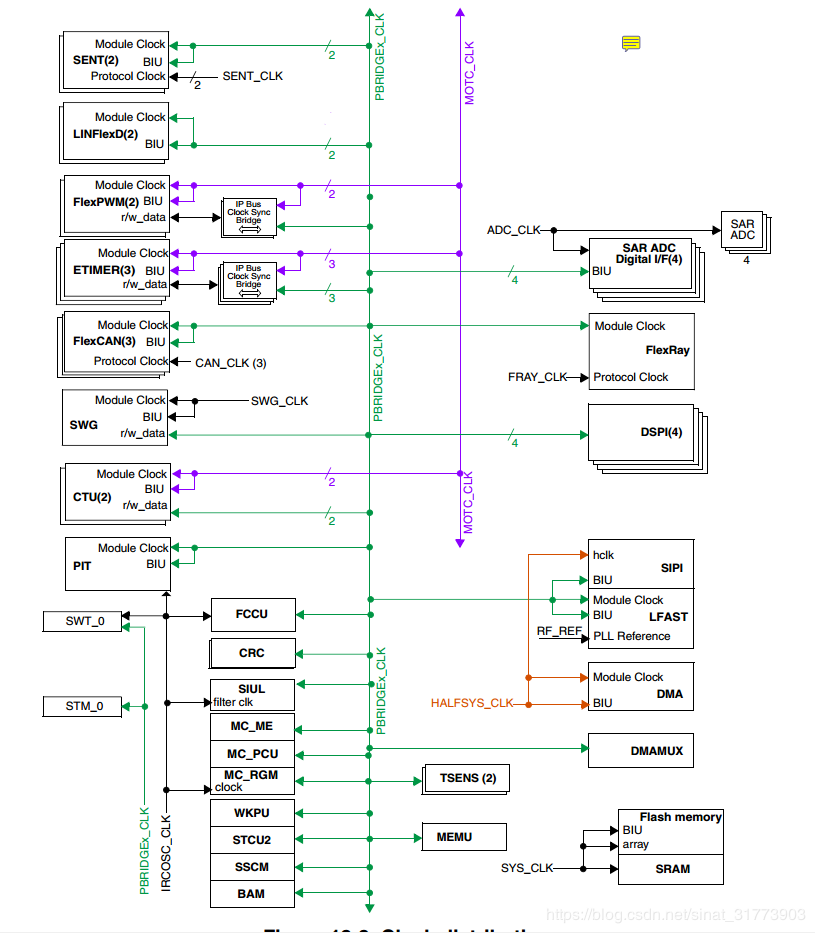

在系統時鐘配置完成后，需要進行片內外設時鐘的配置，片內外設的時鐘結構如下圖：

由于大部分外設掛在外設橋上，所以通過配置外設橋即可。ADC模塊除了需要配置外設橋，還需要配置單獨ADC_CLK時鐘。

在系統時鐘配置完成的情況下，外設時鐘只需要通過選擇時鐘源，設置分配因子即可獲得所需頻率的時鐘，則配置步驟如下：

1）通過MC_CGM.ACx_DCx使能分頻因子并設置分頻因子數值。

2）通過MC_CGM.ACx_SCx_選擇所采用的時鐘源。

所需要的Aux Clock Selector和Aux Clock Divider可根據所配置的外設在圖1查得。

1.外設橋時鐘配置

由于外設橋時鐘源直接選為系統時鐘，故不需要進行時鐘源的選擇，直接對分頻寄存器進行操作即可，代碼如下：

**************************************

 * 函數名         CLOCK_Config_Peripheral_Bridge_45mhz

 * 功能           配置外設橋時鐘頻率為45mhz

 * 輸入參數       無

 * 返回值         無

 * 示例           CLOCK_Config_Peripheral_Bridge_45mhz();//配置外設橋頻率為45mhz

 */

static void CLOCK_Config_Peripheral_Bridge_45mhz()

{

        //該寄存器只能以字訪問，設置PA_CLK=PB_CLK=SYS_CLK/(3+1)=180mhz/4=45mhz

        //PB_CLK,PA_CLK頻率最高為45mhz

        MC_CGM.SC_DC0.R=0x80030000;

}

2.ADC_CLK的配置

ADC模塊除一般外設橋時鐘外，還需配置ADC_CLK時鐘，代碼如下：

/**************************************

 * 函數名         CLOCK_Config_ADC_60mhz

 * 功能           配置ADC模塊時鐘頻率為60mhz

 * 輸入參數       無

 * 返回值         無

 * 示例           CLOCK_Config_ADC_60mhz();//配置ADC模塊時鐘頻率為60mhz

 */

static void CLOCK_Config_ADC_60mhz()

{

        //使能DC0，DIV=1,CLK_ADC=CLK_PLL0_PHI/(1+1)=120Mhz/2=60mhz

MC_CGM.AC0_DC2.R=0x80010000;

MC_CGM.AC0_SC.B.SELCTL=2;     //選擇PLL0 PHI作為時鐘源

}
