1. 起因

Can接口調通之后緊接著調的就是flash接口，因為第一部分工作是準備先做一個5744基于can的bootloader出來。這部分之前在stm32和S32K上都做過，其實就是解鎖，加鎖，成片區擦除和buf寫入，如果有工作量吧，主要應該在上層的接口優化，其實有時間的話，還挺想看看別人flash相關的開源庫是怎么做的，比如easyflash。

2. 借鑒

2.1 官方demo

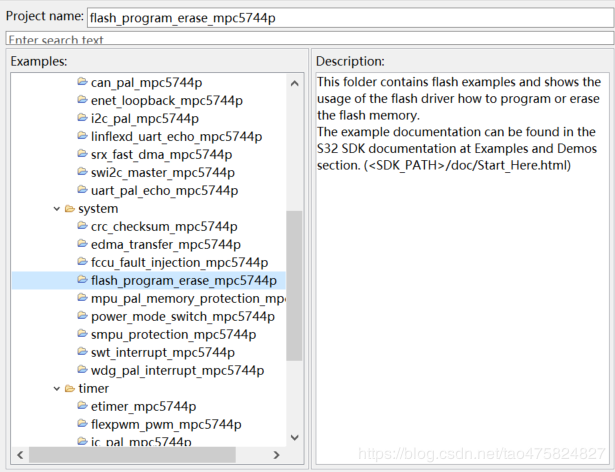

調試第一步還是上demo。

簡單看了一下，主要接口：

上鎖 FLASH_DRV_SetLock

解鎖 FLASH_DRV_SetLock

擦除 FLASH_DRV_Erase

燒錄 FLASH_DRV_Program

其實已經包含了flash的主要操作了。

flash模塊在SDK中沒有pal層，對外的接口都是在flash_c55_driver.c，主要有：

status_t FLASH_DRV_CheckProgramStatus(flash_context_data_t * pCtxData, flash_state_t * opResult);

status_t FLASH_DRV_Init(void);

status_t FLASH_DRV_SetLock(flash_address_space_t lockedBlockSelection,uint32_t lockedBlockState);

status_t FLASH_DRV_GetLock(flash_address_space_t lockedBlockSelection,uint32_t * lockedBlockState);

status_t FLASH_DRV_Erase(flash_erase_option_t eraseOption,flash_block_select_t * blockSelect);

status_t FLASH_DRV_Program(flash_context_data_t * pCtxData, uint32_t dest,uint32_t size,uint32_t source);

status_t FLASH_DRV_ProgramVerify(uint32_t dest,uint32_t size,uint32_t source,uint32_t numOfWordCycle,uint32_t * pFailedAddress,void (*CallBack)(void));

status_t FLASH_DRV_CheckSum(uint32_t dest,uint32_t size,uint32_t numOfWordCycle,uint32_t * pSum,void (*CallBack)(void));

...

...

2.2 參考例程

在網上找到一個在系統接口上又再次封裝的FLash接口，還直接給出了Demo程序，相對系統函數更好調用一些。鏈接可以見文末參考鏈接1，代碼接口可以見4.2.2，代碼解析可以見4.3.2。

lash_block_select_t Flash_GetSelectBlock(uint32_t startAddr, uint32_t endAddr);

status_t Flash_Unlock_g(uint32_t startAddr, uint32_t endAddr);

status_t Flash_Erase_g(uint32_t startAddr, uint32_t endAddr);

status_t Flash_Check_g(uint32_t startAddr, uint32_t endAddr);

status_t Flash_Program_g(uint32_t startAddr, uint32_t endAddr, uint32_t *buffer, uint32_t len);

status_t Flash_Lock_g(uint32_t startAddr, uint32_t endAddr);

3. Mpc5744的flash分區

可以從RM文檔中進行查看，文檔鏈接見末尾。

5744的flash主要分成small、middle、large。

flash操作用的另外一種分類模式，Low、Medium、High、First256K、Second256K，對應flash_block_select_t 結構體。

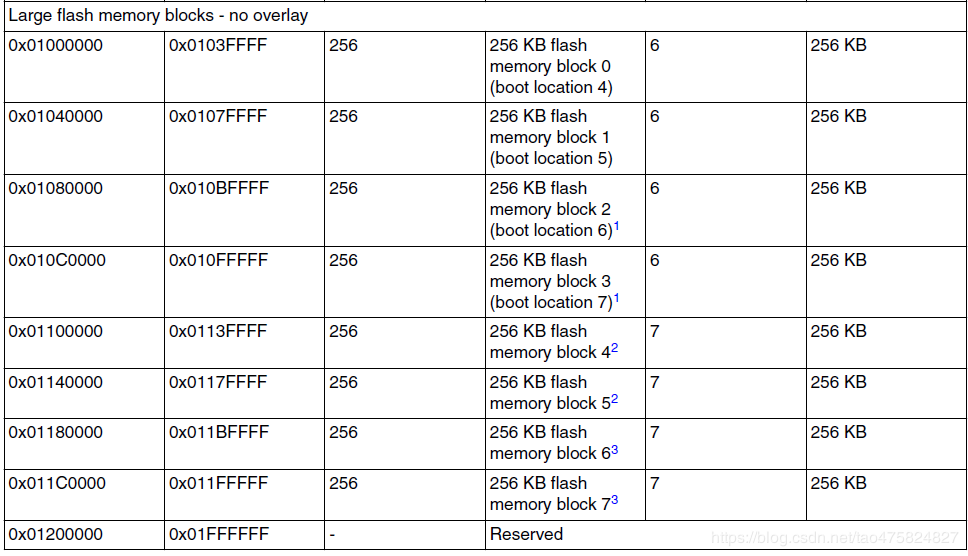

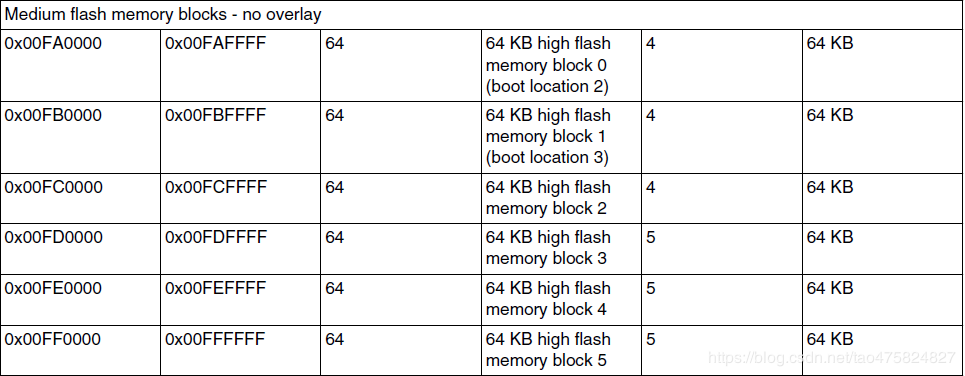

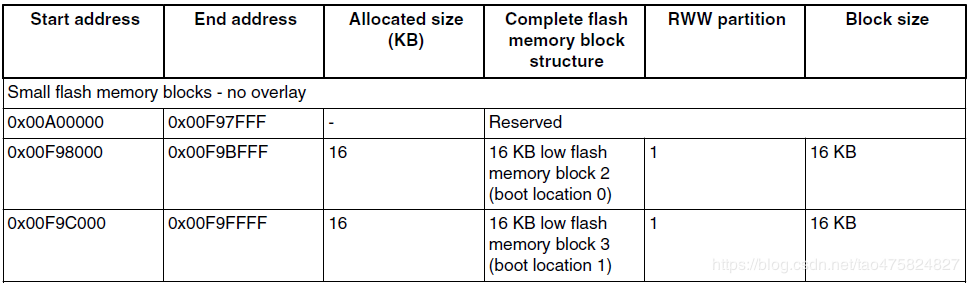

small、middle、large分類見圖。

4. flash實驗

4.1 實驗環境

軟件環境 ： S32DS for power v2.1 （RTM3.0.0）

硬件環境 ： DEVKIT-MPC5744P （MPC5744P-BGA257）

4.2 實驗代碼

基于2.2部分的demo做了簡單的修改。

定義了一個buffer數據，初始化為非零值，然后配置到startAddr地址處。demo中startAddr選擇是0x01100000，因為鏈接文件中，flash_rchw是0x00FA0000，m_text是0x1000000，不要和他們沖突就行。

里面的接口主要是調用Flash.c。

除去SDK自帶代碼，和初始化的無關代碼，其實實際的操作代碼就中間一點。

4.2.1 main.c

//開發環境 S32DS for power v2.1

#include "Cpu.h"

volatile int exit_code = 0;

int main(void)

{

  /*** Processor Expert internal initialization. DON'T REMOVE THIS CODE!!! ***/

  #ifdef PEX_RTOS_INIT

    PEX_RTOS_INIT();                   /* Initialization of the selected RTOS. Macro is defined by the RTOS component. */

  #endif

  /*** End of Processor Expert internal initialization.                    ***/

    CLOCK_SYS_Init(g_clockManConfigsArr, CLOCK_MANAGER_CONFIG_CNT,g_clockManCallbacksArr, CLOCK_MANAGER_CALLBACK_CNT);

    CLOCK_SYS_UpdateConfiguration(0U, CLOCK_MANAGER_POLICY_FORCIBLE);

    PINS_DRV_Init(NUM_OF_CONFIGURED_PINS, g_pin_mux_InitConfigArr);

#define BUF_LEN 10

    status_t ret = STATUS_SUCCESS;

    uint32_t i;

    uint32_t buffer[BUF_LEN] ;

    uint32_t startAddr = 0x01100000;

    uint32_t endAddr = startAddr+sizeof(buffer)/sizeof(uint32_t)*4-1;

    memset(buffer,0xa5,sizeof(buffer));

Flash_Unlock_g(startAddr,endAddr);

while(1)

{

ret = Flash_Erase_g(startAddr,endAddr);

//ret = Flash_Check_g(startAddr,endAddr);

ret = Flash_Program_g(startAddr,endAddr, buffer,sizeof(buffer)/sizeof(uint32_t));

OSIF_TimeDelay(5000);

}

Flash_Lock_g(startAddr,endAddr);

      /*** Don't write any code pass this line, or it will be deleted during code generation. ***/

      /*** RTOS startup code. Macro PEX_RTOS_START is defined by the RTOS component. DON'T MODIFY THIS CODE!!! ***/

      #ifdef PEX_RTOS_START

        PEX_RTOS_START();                  /* Startup of the selected RTOS. Macro is defined by the RTOS component. */

      #endif

      /*** End of RTOS startup code.  ***/

      /*** Processor Expert end of main routine. DON'T MODIFY THIS CODE!!! ***/

      for(;;) {

        if(exit_code != 0) {

          break;

        }

      }

      return exit_code;

      /*** Processor Expert end of main routine. DON'T WRITE CODE BELOW!!! ***/

    } /*** End of main routine. DO NOT MODIFY THIS TEXT!!! ***/

    /* END main */

4.2.2 flash.c

這個接口文件是從參考鏈接里找過來的，是main.c調用的接口實現，是基于SDK自帶的flash_c55_driver.c封裝而成。個人感覺更好用些。

代碼量比較大，就不全文放上了，可以去作者的github鏈接下載。

里面有些小錯誤，比如Flash_GetSelectBlock的return不應該是局部變量，計算endAddr應該再乘4之類的，自己用的時候隨手改下就行，整個接口還是一個很好用的接口文件。

4.2.3 實驗結果

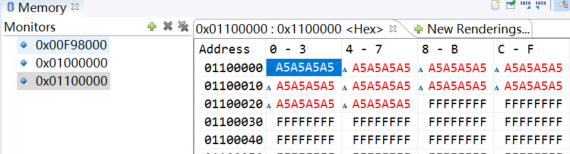

運行之后可以看到

可見已經從0x01100000地址成功 寫了10個int進flash。

4.3 實驗代碼解析

4.3.1 main.c

main.c比較簡單，初始化時鐘，初始化要寫入的buffer，解鎖，擦除，寫入，加鎖，一筆帶過吧。

4.3.2 flash.c

flash.c是主要的接口函數，是在系統接口flash_c55_driver.c上一層實現的。

我們主要用到的接口有：

解鎖接口 Flash_Unlock_g

加鎖接口 Flash_Lock_g

擦除接口 Flash_Erase_g

燒錄接口 Flash_Program_g

4.3.2.1 Flash_Unlock_g

先關閉flash的cache。

再進行初始化FLASH_DRV_Init。這些都和flash_progarm_erase_mpc5744p的官方demo的main.c一致。

下面根據startAddr和endAddr地址，調用Flash_GetSelectBlock接口，獲取 要選中的flashblock（lowBlockSelect、midBlockSelect、highBlockSelect、first256KBlockSelect，second256KBlockSelect）

最后根據置位值，調用FLASH_DRV_SetLock進行對應block的解鎖。

(官方demo中是解鎖了所有flash區域)

status_t Flash_Unlock_g(uint32_t startAddr, uint32_t endAddr)

{

status_t ret = STATUS_SUCCESS;

uint32_t blkLockState;         /* block lock status to be retrieved */

flash_block_select_t blockSelect={.lowBlockSelect=0,.midBlockSelect=0,.highBlockSelect=0,.first256KBlockSelect = 0,.second256KBlockSelect=0};

/* Invalidate flash controller cache */

DisableFlashControllerCache(FLASH_PFCR1, FLASH_FMC_BFEN_MASK, &pflash_pfcr1);

DisableFlashControllerCache(FLASH_PFCR2, FLASH_FMC_BFEN_MASK, &pflash_pfcr2);

/* Flash Initialization */

ret = FLASH_DRV_Init();

DEV_ASSERT(ret == STATUS_SUCCESS);

/**************************************************************************/

/* Lock to protect UTest address space                                    */

/**************************************************************************/

ret = FLASH_DRV_GetLock(C55_BLOCK_UTEST, &blkLockState);

if (!(blkLockState & 0x00000001U))

{

ret = FLASH_DRV_SetLock(C55_BLOCK_UTEST, 0x1U);

if (STATUS_SUCCESS != ret)

{

return ret;

}

}

blockSelect = Flash_GetSelectBlock(startAddr, endAddr);

//UnLock all block in range

if(blockSelect.lowBlockSelect!=0)

{

ret = FLASH_DRV_SetLock(0, Flash_Block_UnLock[0]);

if (STATUS_SUCCESS != ret)

return ret;

}

if(blockSelect.midBlockSelect!=0)

{

ret = FLASH_DRV_SetLock(1, Flash_Block_UnLock[1]);

if (STATUS_SUCCESS != ret)

return ret;

}

if(blockSelect.highBlockSelect!=0)

{

ret = FLASH_DRV_SetLock(2, Flash_Block_UnLock[2]);

if (STATUS_SUCCESS != ret)

return ret;

}

if(blockSelect.first256KBlockSelect!=0)

{

ret = FLASH_DRV_SetLock(3, Flash_Block_UnLock[3]);

if (STATUS_SUCCESS != ret)

return ret;

}

return ret;

}

4.3.2.2 Flash_Erase_g

這一部分和之前邏輯一致，根據startAddr和endAddr地址，調用Flash_GetSelectBlock接口，獲取 要選中的flashblock。

然后將對應的block全部擦除。

這里注意一下flash_block_select_t這個結構體。

是根據起始地址和終止地址來判斷所處的block。

我們在第3部分看到5744的flash區域劃分，每個類別都有多個block。

所以這里FLASH_DRV_Erase調用blockSelect之后，并不是某一標志位置位就直接擦除整個類別的flash，它會根據對應的具體值來擦除指定的區域。

eg：

demo中：

uint32_t startAddr = 0x01100000;

uint32_t endAddr = startAddr+sizeof(buffer)/sizeof(uint32_t)*4-1;

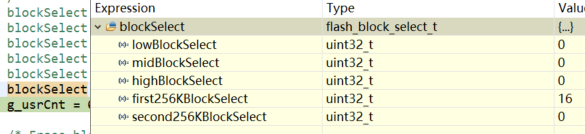

使用Flash_GetSelectBlock返回的blockSelect是

再調用FLASH_DRV_Erase會根據first256KBlockSelect的具體值去選擇對應的block來擦，而不是擦除整個first256KBlock區域（多個block）。

status_t Flash_Erase_g(uint32_t startAddr, uint32_t endAddr)

{

status_t ret = STATUS_SUCCESS;

flash_state_t opResult;

flash_block_select_t blockSelect;

blockSelect = Flash_GetSelectBlock(startAddr,endAddr);

g_usrCnt = 0U;

/* Erase block */

ret = FLASH_DRV_Erase(ERS_OPT_MAIN_SPACE, &blockSelect);

if (STATUS_SUCCESS == ret)

{

do

{

/* The user can do any tasks while check status function is still in progress */

UserCallBack();

ret = FLASH_DRV_CheckEraseStatus(&opResult);

}while(ret == STATUS_FLASH_INPROGRESS);

}

if (STATUS_SUCCESS != ret)

{

return ret;

}

return ret;

}

4.3.2.3 Flash_Program_g

這個沒什么，基本上直接調用FLASH_DRV_Program即可。

寫入長度必須是4的倍數。

//every 4 addresses is the same, such 0xFC0000=0xFC0001=0xFC0002=0xFC0003

status_t Flash_Program_g(uint32_t startAddr, uint32_t endAddr, uint32_t *buffer, uint32_t len)

{

status_t ret = STATUS_SUCCESS;

uint32_t dest;                 /* destination address */

uint32_t size;                 /* size applicable */

uint32_t source;               /* source address for program and verify */

uint32_t numOfWordCycle;

flash_state_t opResult;

uint32_t failedAddress;        /* save the failed address in flash */

uint32_t sum;                  /* check sum result */

flash_context_data_t pCtxData;

/* Program to beginning of block */

dest = startAddr;

size = len*C55_WORD_SIZE;

source = (uint32_t)buffer;

g_usrCnt = 0U;

ret = FLASH_DRV_Program(&pCtxData,

dest,

size,

source);

if (STATUS_SUCCESS == ret)

{

do

{

/* The user can do any tasks while check status function is still in progress */

UserCallBack();

ret = FLASH_DRV_CheckProgramStatus(&pCtxData, &opResult);

}while(ret == STATUS_FLASH_INPROGRESS);

}

if (STATUS_SUCCESS != ret)

{

return ret;

}

numOfWordCycle = NUMBER_OF_WORD_PGM_VERIFY;

/* Program verify */

ret = FLASH_DRV_ProgramVerify(dest,

  size,

  source,

  numOfWordCycle,

  &failedAddress,
