1.MSP430驅動LCD12864

    MSP430驅動12864有兩種方式,

    一種是并口驅動,優點是數據傳輸特別快,缺點是占用單片機資源太多.

    一種是串口驅動,優點是只需要占用單片機兩個引腳,缺點是相對于并口傳輸慢了許多.

2.LCD12864引腳

從上往下依次為

    GND(接地),

    VCC(接3.3V!!!一定要3.3V),

    V0(偏壓,接滑動變阻器或電位器再接5V),

    RS(CS)(并口寫0為命令傳輸,寫1為數據傳輸)(串口為片選,接VCC即可),

    R/W(SID)(并口寫0為寫操作,寫1為讀操作)(串口為數據位),

    E(SCLK)(并口為使能端口)(串口為時鐘端口),

    DB0---->DB7(并口數據位)(串口空接),

    PSB(寫0為串口模式,寫1為并口模式),

    NC(懸空),

    RST(復位端口)(低電平有效),

    VOUT(12864內建的負壓輸出),(通常與VDD VO VEE（VOUT）一并接個10k或20k的可調電阻)(懸空),

    BLA(背光燈+5V接入),

    BLK(背光燈GND接入).

3.初始化流程

    開電源->

    功能設定0x30->

    功能設定0x30->

    顯示開關0x0C->

    清除屏幕0x01->

    進入設定點0x06

4.并口驅動12864

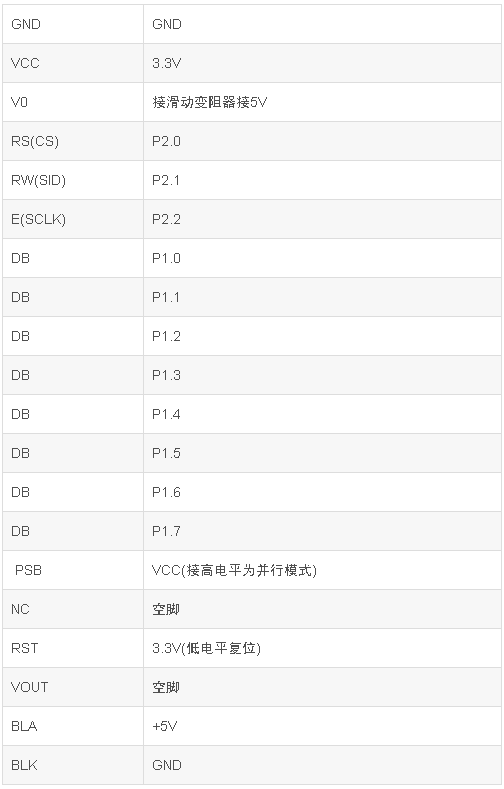

    (1).引腳接入

    (2).時序

        1).命令寫:

            EN=0;/*上升沿有效,先初始化為低電平*/

            RS=0;/*低電平為命令*/

            RW=0;/*低電平為寫*/

            EN=1;

            P1OUT=COM/*命令直接寫入*/

        2).數據寫:

            EN=0;/*上升沿有效,先初始化為低電平*/

            RS=1;/*高電平為數據*/

            RW=0;/*低電平為寫,高電平為讀*/

            EN=1;

            P1OUT=Data/*數據直接寫入*/

    (3).代碼書寫

 #include "LCD12864.h"

        #define RS_Low P2OUT&=~BIT0

        #define RS_High P2OUT|=BIT0

        #define RW_Low P2OUT&=~BIT1

        #define RW_High P2OUT|=BIT1

        #define EN_Low P2OUT&=~BIT2

        #define EN_High P2OUT|=BIT2

        void PortInit(void)

        {

        /*初始化引腳*/

          P1SEL=0x00;

          P1DIR=0xFF;

          P2SEL=0x00;

          P2DIR=0xFF;

        }

        void LCD12864_Write_Com(unsigned char com)

        {

        /*寫命令操作,參數com為命令*/

          EN_Low;

          RS_Low;

          RW_Low;

          delay_us(10);

          EN_High;

          delay_us(10);

          P1OUT=com;

          delay_us(10);

          EN_Low;

          delay_us(10);

        }

        void LCD12864_Write_Data(unsigned char data)

        {

        /*寫數據操作,參數data為數據*/

          EN_Low;

          RS_High;

          RW_Low;

          delay_us(10);

          EN_High;

          delay_us(10);

          P1OUT=data;

          delay_us(10);

          EN_Low;

          delay_us(10);

        }

        void LCD12864_Init(void)

        {

        /*通過指令初始化LCD12864*/

          LCD12864_Write_Com(0x30);

          LCD12864_Write_Com(0x02);

          LCD12864_Write_Com(0x0C);/**/

          LCD12864_Write_Com(0x01);/*清除顯示*/

          LCD12864_Write_Com(0x06);

        }

        void LCD12864_Write_Line(unsigned char y,unsigned char x)

        {

        /*選擇字符顯示位置*/

          switch(y)

          {

          case 1:

           LCD12864_Write_Com(0x80+x);

           break;

          case 2:

           LCD12864_Write_Com(0x90+x);

           break;

          case 3:

           LCD12864_Write_Com(0x88+x);

           break;

          case 4:

           LCD12864_Write_Com(0x98+x);

           break;

         }

        }

        void LCD12864_Write_Str(unsigned char *str)

        {

        /*字符寫入顯示*/

          while(*str)

          {

           LCD12864_Write_Data(*str);

           str++;

          }

        }

5.串口驅動12864

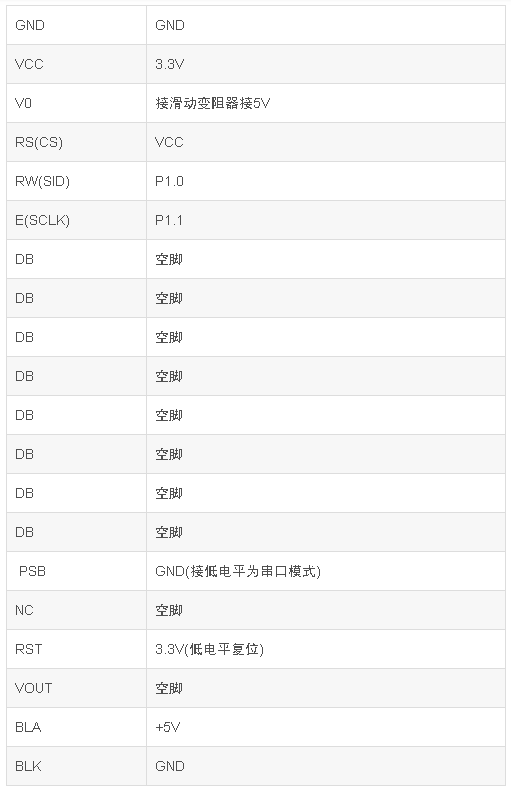

    (1).引腳接入

    (2).時序

        CS持續保持高電平.

        1).寫入字節:

            首先SCLK=0;(上升沿有效,初始化為低電平).

            將要寫入的8位數據與0x80進行&運算(也就是最高位10000000),

            若是1則SID=1,否則SID=0;

            SCLK=1;

        2).寫入命令

        先發送11111 RW RS 0,

        發送命令則是11111000,

        再發送 DB7 DB6 DB5 DB4 0000,

        再發送 DB3 DB2 DB1 DB0 0000.

        3).寫入數據

        先發送11111 RW RS 0,

        發送命令則是11111010,

        再發送 DB7 DB6 DB5 DB4 0000,

        再發送 DB3 DB2 DB1 DB0 0000.

    (3).代碼書寫

        #include "LCD12864.h"

        #define rw_h P1OUT |= BIT0

        #define rw_l P1OUT &= ~BIT0

        #define en_h P1OUT |= BIT1

        #define en_l P1OUT &= ~BIT1

        void PortConfig(void)

        {

        /*引腳初始化*/

          P1DIR = 0xFF;

          P1SEL = 0x00;

        }

        uint Strlen(uchar *p)

        {

        /*返回字符串長度*/

        uint i;

        for(i=0;*(p+i);i++);

        return i;

        }

        void WriteBytes(uchar byte)

        {

        /*寫入字節*/

            for (unsigned char i = 0; i < 8; i++)

            {

              en_l;

              if (byte & 0x80)

              {

                rw_h;

              }

              else

              {

                rw_l;

              }

              en_h;

              delay(1);

              byte <<= 1;

            }

        }

        void SerialWriteData(uchar send)

        {

        /*依據時序寫入數據*/

          WriteBytes(0xfa);               //1111 1010向液晶寫數據

          WriteBytes(send & 0xf0);        //取高4位

          WriteBytes((send << 4) & 0xf0); //取低4位

        }

        void SerialWriteCmd(uchar send)

        {

        /*依據時序寫入命令*/

          WriteBytes(0xf8);               //1111 1000向液晶寫數據

          WriteBytes(send & 0xf0);        //取高4位

          WriteBytes((send << 4) & 0xf0); //取低4位

        }

        void init_lcd()

        {

          SerialWriteCmd(0x30);

          SerialWriteCmd(0x30);

          SerialWriteCmd(0x02);
