第001節輔線1硬件知識_內存接口概念

首先來分析下操作GPIO控制器和操作UART控制器兩者的區別。

如圖是S3C2440是個片上系統，有GPIO控制器（接有GPIO管腳）,有串口控制器 (接有TXD RXD引腳)。

配置GPIO控制器相應的寄存器，即可讓引腳輸出高低電平；配置UART控制器相應的寄存器，即可讓引腳輸出波形。前者相對簡單，類似門電路，后者相對復雜，屬于協議類接口。類似的協議類接口還有iic、iis、spi等。

對于CPU是不管什么接口的，它只寫相應的寄存器，由控制器根據寄存器的配置去控制具體的引腳。

那么CPU是如何訪問各個不同的寄存器的呢？

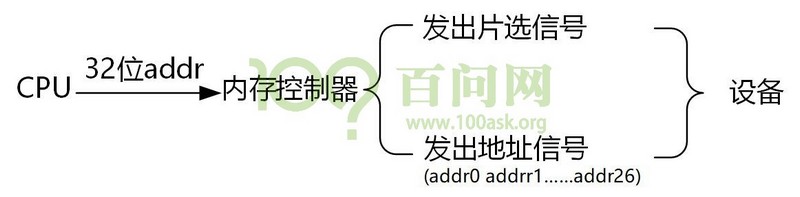

CPU只管發出一個地址，內存控制器根據該地址選擇不同的模塊，然后從模塊中得到數據或者發送數據到模塊中。

前面的GPIO/門電路接口、協議類接口，都不會把地址輸出到外部，接下來的內存類接口，會把地址輸出到外部，比如Nor Flash、網卡、SDRAM。

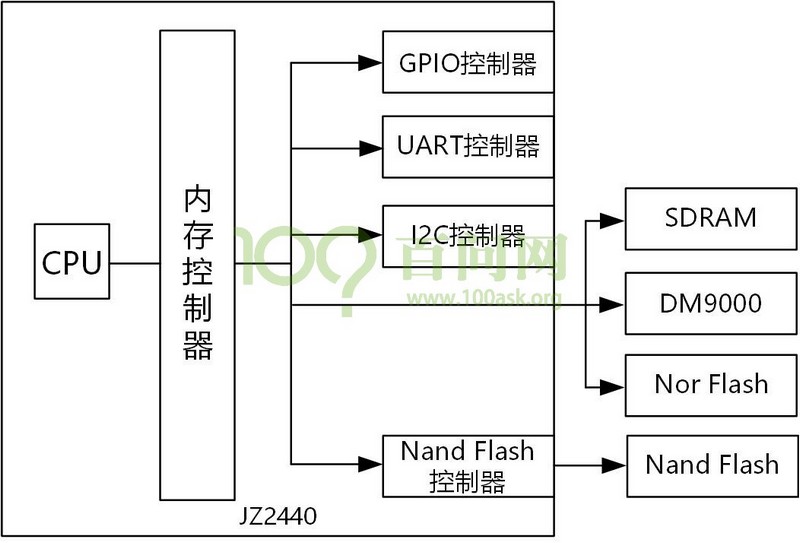

如圖，SDRAM、DM9000網卡、Nor Flash都接在JZ2440的數據總線和地址總線上，CPU把數據和地址發送出去，然后內存控制器根據片選信號選擇相應的設備接收地址和數據信號，互不干擾。

片選信號和地址的關系怎么確定？

這個是由2440芯片特性決定的。

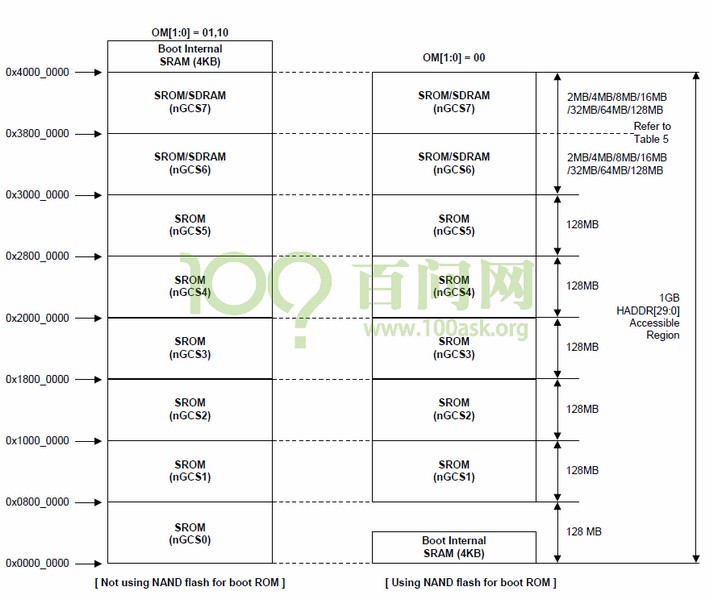

當選擇Nor Flash啟動時，CPU發出的指令的地址范圍處于0x0000000 - 0x06000000，內存控制器就會使nGCS0處于低電平（片選引腳被選中），Nor Flash被選中。

當CPU發出的指令的地址范圍處于0x20000000 - 0x26000000，內存控制器就會使nGCS4處于低電平（片選引腳被選中），網卡被選中。

當CPU發出的指令的地址范圍處于0x30000000 - 0x36000000，內存控制器就會使nGCS6處于低電平（片選引腳被選中），SDRAM被選中。

內存控制器根據不同的地址地址范圍，發出不同的片選引腳，只有被片選引腳選中的芯片才能正常工作，不被選中的芯片就像不存在一樣，不工作。

GPIO/門電路接口、協議類接口、內存類接口都屬于CPU的統一編址。對于Nand Flash，在原理圖上它的地址線并沒有連接到CPU，因此它不參與CPU的統一編址。但它的數據線也接到了數據總線上，為了防止干擾，它也有一個片選信號(CE)。當CPU訪問Nand Flash時，Nand Flash控制器才會片選Nand Flash，讓其接收數據總線上的數據。

再來看下Nor Flash的空間，0x00000000 * 0x06000000，為128M，即每一個片選信號可以選擇的空間是128M=2^27，也就需要A0、A1……A26，共27根地址線。CPU發出的32位地址線，內存控制器根據地址范圍，片選上相應的bank，并將地址轉化為27位。

第002節輔線1硬件知識_不同位寬設備的連接

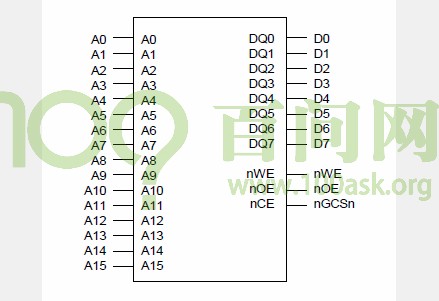

參考2440芯片手冊，可以看到內存接口與8-bit ROM連接時，2440的A0與外部芯片的A0相連。

當與兩個8-bit ROM拼接成的一個16-bit ROM連接時，2440的A1與外部芯片的A0相連。

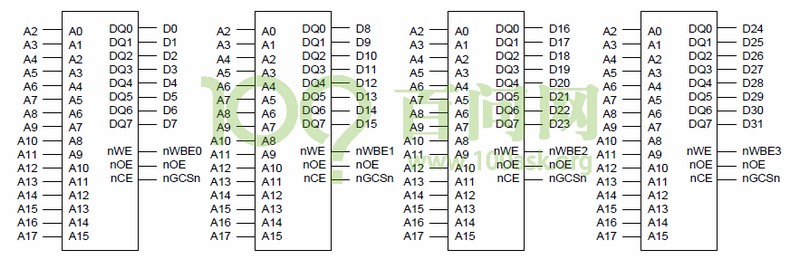

當與四個8-bit ROM拼接成的一個32-bit ROM連接時，2440的A2與外部芯片的A0相連。

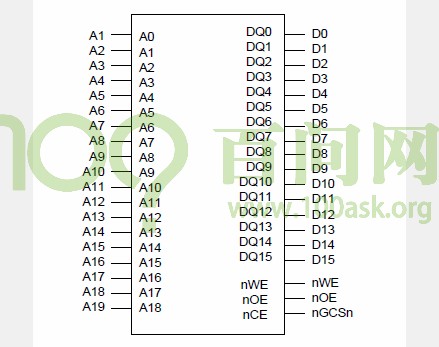

當與一個16-bit ROM連接時，2440的A1與外部芯片的A0相連。

可以看出外接芯片的位寬有變化時，地址線的接法也會有變化。那這個變化有什么規律呢？

假設CUP執行：

MOV R0， #3 @去地址為3的內存上

LDRB R1, [R0] @ 從內存為3的地址上，讀出一個字節

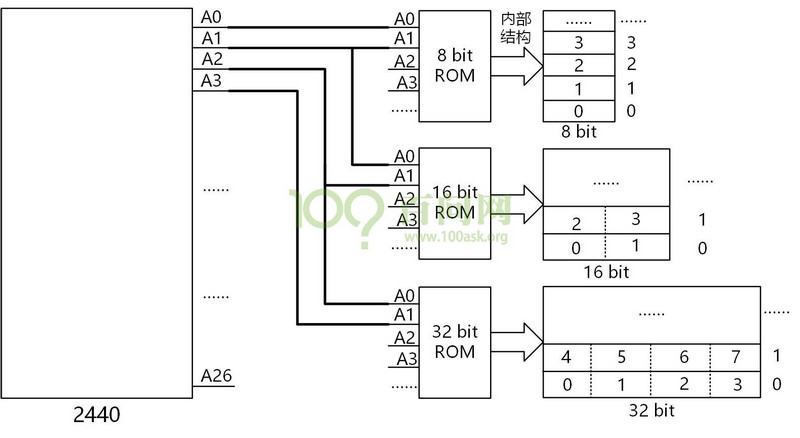

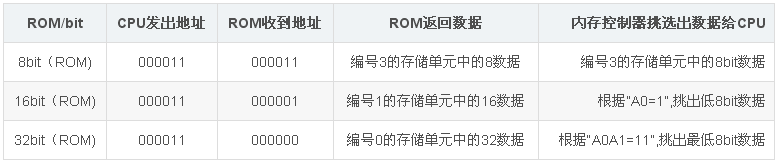

如圖有8bitROM、16bitROM、32bitROM。

8個bit組成一個字節，字節是計算機的最小的存儲單位，因此我們讀取數據肯定都是8bit的倍數。

* 對于8bitROM ，8bit是一次讀寫的最小單位，即0地址是第一個8bit，1地址是第二個8bit;CPU發出的命令是讀取地址為3上的數據，即A0和A1都為1，8bitROM的A0和A1收到的也都是1，于是找到了ROM上地址為3的8bit數據,包含了我們需要的數據。

* 對于16bitROM ，16bit是一次讀寫的最小單位，即0地址是第一個16bit，里面有兩個8bit數據;CPU發出的命令是讀取地址為3上的數據，即A0和A1都為1，16bitROM的A0和A1分別收到的是1和0，于是找到了ROM上地址為1的16bit數據，包含了我們需要的數據，最后內存控制器再幫我們挑選出所需的8bit數據。

* 對于32bitROM ，32bit是一次讀寫的最小單位，即0地址是第一個32bit，里面有四個8bit數據;CPU發出的命令是讀取地址為3上的數據，即A0和A1都為0，32bitROM的A0和A1收到的都是0，于是找到了ROM上地址為0的32bit數據，包含了我們需要的數據，最后內存控制器再幫我們挑選出所需的8bit數據。

接到芯片上的引腳用來確定讀取芯片上的哪一個單元的數據，把這個單元的數據返回給內存控制器，內存控制器會根據沒有連接芯片的引腳，來確定返回哪一個單元的數據給CPU,

再舉一個例子：

假如傳遞一個32位的數據時

MOV R0, #4

LDR R1, [R0] @去地址4，讀取4字節數據

執行過程如下：

8bitROM: 當CPU發出地址（000100），內存控制器會把000100,000101,000110,000111處的地址轉發給ROM，ROM會把得到的地址000100,000101,000110,000111，上的數據返回給內存控制器，內存控制器會把得到的4個8bit的數據組裝成一個32位的數據返回給CPU。

16bitROM: 當CPU發出地址（000100），內存控制器會把00010，00011處的地址轉發給ROM，ROM會把得到的地址00010，00011，上的數據返回給內存控制器，內存控制器會把得到的2個16bit的數據組裝成一個32位的數據返回給CPU。

32bitROM: 當CPU發出地址(000100)，內存控制器會把0001處的地址發送給ROM，ROM會把得到的地址0001上的數據返回給內存控制器，內存控制器會把得到的1個32bit數據返回給CPU。

怎樣確定芯片的訪問地址：

1.根據片選信號確定基地址，

2.根據芯片所接地址線確定范圍

實例：

Nor Flash 使用的是片選0(nGCS0),基地址為0，用到A20,A19……A1，A0共21條地址線，所以地址范圍為0x00000000 ~ 0x1FFFFF也就是2M的空間大小。

網卡(Net)使用的是片選4(nGCS4),基地址為0x20000000，用到A2,A0共2根地址線，所以地址范圍為0x20000000 ~ 0x20000005。

SDRAM使用的是片選6(nGCS6),基地址為0x30000000。

第003節輔線1硬件知識_時序圖分析示例

這節我們分析一下我們了解時序圖，信號之間是怎樣一起工作的，以Nor Flash 為例。

2440和Nor Flash 之間有地址線，數據線，還有各種數據線連接。

以Nor Flash為例，分析下如何設置它的時序。

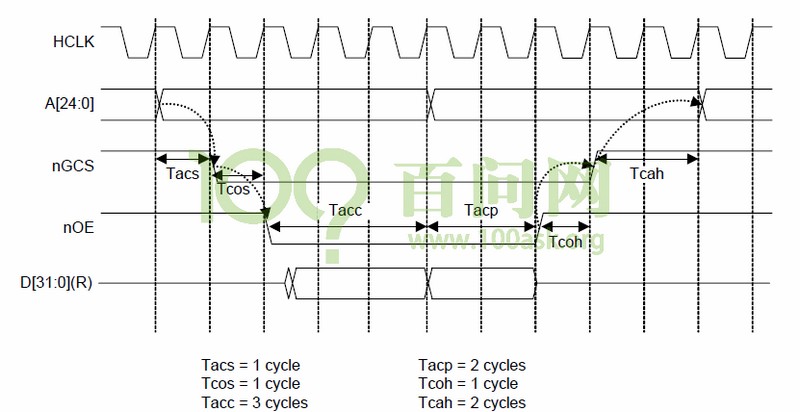

如圖是S3C2440的Nor Flash控制器的讀時序圖，里面很多參數都需要根據外接芯片的性能進行設置，有的芯片性能好、響應時間快，就可以把參數時間設置小一點，釋放更好的性能。

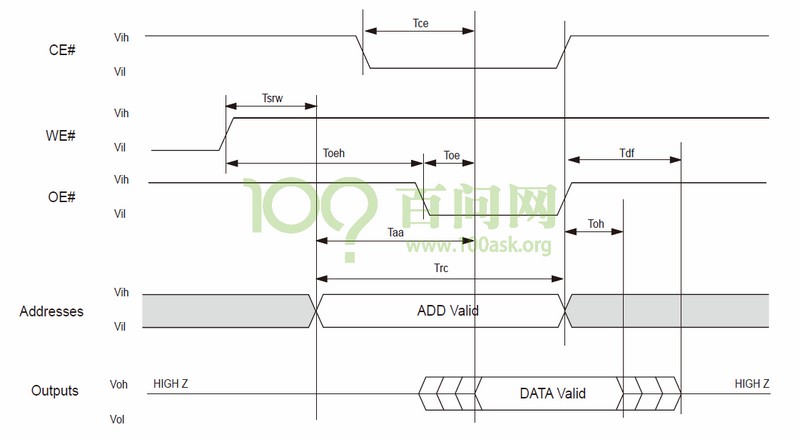

如圖是Nor Flash芯片的讀時序。

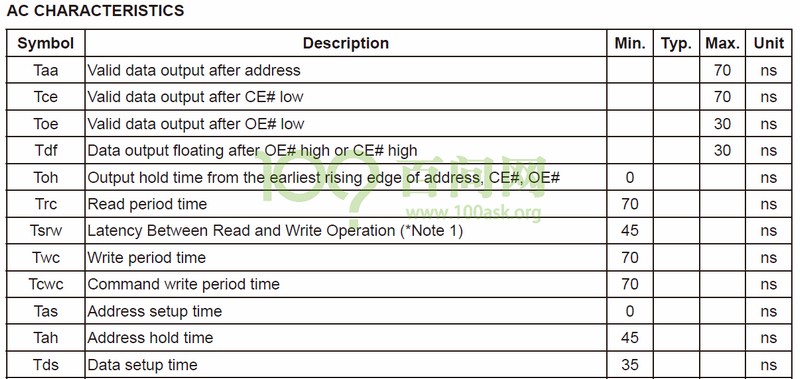

我們需要做的就是設置S3C2440的Nor Flash控制器時序去滿足Nor Flash芯片的時序。每個參數的參考范圍可以通過AC CHARACTERISTICS得到。

結合Nor Flash芯片的兩張圖，可以得到如下信息:

發出地址數據(Addresses)后，要等待Taa(要求大于等于70ns)時間，地址數據才有效;

發出片選信號(CE#)后，要等待Tce(要求大于等于70ns)時間，片選信號才有效;

發出讀信號(OE#)后要等待Toe(要求大于等于30ns)時間，讀信號才有效;

為了簡單我們把地址數據(Addresses)，片選信號(CE#)，讀信號(OE#)，同時發出，然后讓它們都等待70ns(等待信號有效)。對應S3C2440的Nor Flash控制器的讀時序圖，需要讓地址信號A[24:0]、片選信號nGCS、讀信號nOE同時發出，保持Tacc大于等于70ns。

查閱S3C2240的參考手冊，Nor Flash是接在BANKCON0上的，因此只需要設置BANKCON0即可。

可以看到Tacc上電初始值是111，對應14個clocks。系統上電采用12MHz的晶振，HCLK=12MHz，Tacc=(1000/12*14)≈1166ns，這個值很大，幾乎可以滿足所有Nor Flash的要求。

啟動后，將HCLK設置為100MHz，T=1000/100=10ns，Tacc需要大于等于70ns，因此設置Tacc等于101，8個clocks即可。

在前面uart實驗的源碼基礎上，新建init.c和init.h兩個文件。

在init.c里面只需要設置BANKCON0寄存器即可。

#include "s3c2440_soc.h"

void bank0_tacc_set(int val)

{

    BANKCON0 = val << 8;

}

init.h進行函數聲明。

#ifndef _INIT_H

#define _INIT_H

void bank0_tacc_set(int val);

#endif

最后在主函數里面，通過串口獲取輸入的值，傳入bank0_tacc_set()函數里，設置Tacc，然后再讀取Nor Flash上的閃燈程序。

#include "s3c2440_soc.h"

#include "uart.h"

#include "init.h"

int main(void)

{

    unsigned char c;

    uart0_init();

    puts("Enter the Tacc val: nr");

    while(1)

    {

        c = getchar();

        putchar(c);

        if (c >= '0' && c <= '7')

        {

            bank0_tacc_set(c - '0');

            led_test();

        }

        else

        {

            puts("Error, val should between 0~7nr");

            puts("Enter the Tacc val: nr");

        }

    }

    return 0;

}

實驗效果：

輸入0~4,Tacc小于70ns,無法讀取Nor Flash上數據，LED不能閃爍。

輸入4~7，Tacc大于70ns,可以讀取Nor Flash上數據，LED不斷閃爍，且值越小越快(區別不明顯)。

第004節輔線1硬件知識_SDRAM的設置

本節將講解如何設置SDRAM，如果想對內存有更多的了解，可以在網上搜索看下這篇文檔“高手進階_終極內存技術指南——完整/進階版”。

在JZ2440上接有64M的SDRAM，如果想要使用SDRAM，需要對內存控制器做一些設置。

在前面第一節講到，CPU將數據或地址發給內存控制器，內存控制器再去訪問外部的SDRAM，因此設置內存控制器就說本節的核心。

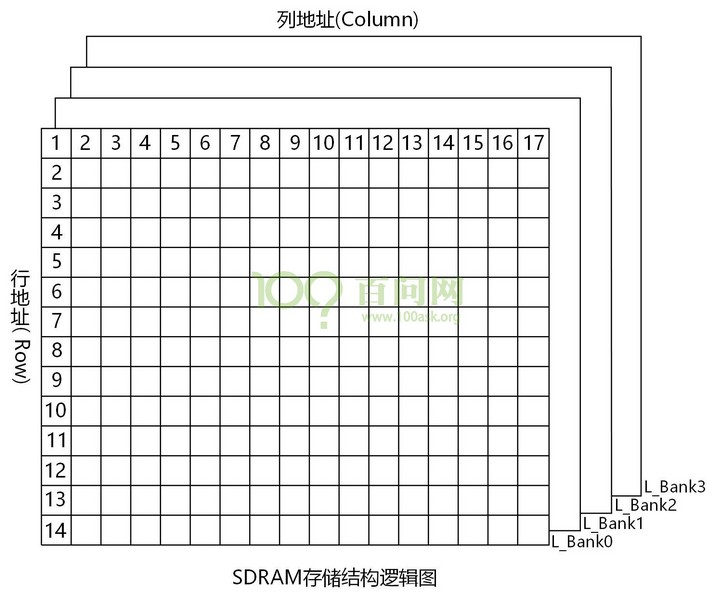

如圖是SDRAM存儲結構邏輯圖：

SDRAM總共有4個塊(Banks)，可以認為每個塊就是一個表格，里面的每個格子表示的是16bit數據。

問題1：怎樣訪問里面的某個格子呢？

首先發出一個片選信號，選中整個芯片;

發出Bank地址，選擇是哪一個Bank(塊，即表格);

發出行地址;

最后發出列地址，才能選中是個格子;

問題2：那么多的信號有誰發出呢？

由內存控制器發出，所以我們需要設置內存控制器，CPU只是簡單的執行讀寫內存的命令，其他的都交給內存控制起來處理。

例如

LDR R0,=0x30000000

LDR R1,[R0]

CPU把0x30000000這個地址發給內存控制器，內存控制器根據這個地址，判斷屬于哪個范圍，然后發出相應的片選信號。

根據類型(比如SDRAM)拆分成三部分：發出Bank地址、發出行地址、發出列地址。

對于上面的三個，怎樣拆分呢？

行地址線有幾條，列地址線有幾條，都要設置內存控制器里面相關寄存器。

讀數據

綜上所述：對SDRAM的訪問可以分為如下步:

CPU發出的片選信號nSCS6有效，它選中SDRAM芯片。

SDRAM中有4個L-Bank，需要兩根地址信號來選中其中之一，根據原理圖，可知使用ADDR24，ADDR25作為L(zhǎng)-Bank的選擇信號。

對被選中的芯片進行統一的行/列（存儲單元）尋址。

根據SDRAM芯片的列地址線數目設置CPU的相關寄存器后，CPU就會從32位的地址中自動分出L_Bank片選信號，行地址信號，列地址信號，然后先后發出行地址信號，列地址信號。L_Bank選擇信號在發出行地址信號的同時發出，并維持到列地址信號結束。

根據原理圖可知：

地址、列地址共用地線ADDR2—ADDRI4（BANK6位寬為32，ADDRO/I沒有使用），使用nSRAS、nSCAS兩個信號來區分它們。

比如本開發板中，使用兩根地址線ADDR24、ADDR25作為L(zhǎng)-Bank的選擇信號：SDRAM芯片K4s5m632的行地址數為13，列地址數為9，所以當nSRAS信號有時，ADDR2—ADDR14上發出是行地址信號，它對應32位地址空間的b可23m]：當nSCAS信號有效時，ADDR2—ADDR10上發出的是列地址信號，它對應32位地址空間的bit[0：2]；由于BANK6以32位的寬度外接DRAM，ADDR0、ADDR1恒為0，不參與譯碼。

找到了存儲單元后，被選中的芯片就要進行統一的數據傳輸了。

開發板中使用兩片16位的SDRAM芯片并聯組成32位的位寬，與CPU的32根數據線(DATA0—DATA31)相連。

BANK6的起始地址為0x30000000，所以SDRAM的訪問地址為0x30000000～低0x33FFFFFF，共64MB。

2440內存控制器設置：

內存控制器共有13個寄存器，

BANK0–BANK5只需要設置BWSCON和BANKCONx(x為0～5）兩個寄存器；

BANK6、BANK7外接SDRAM時，除BWSCON和BANKCONx（x為6、7）外，還要設置REFRESH、BANKSIZE、MRSRB6、MRSRB7等4個寄存器。

下面分類說明各個寄存起的設置。

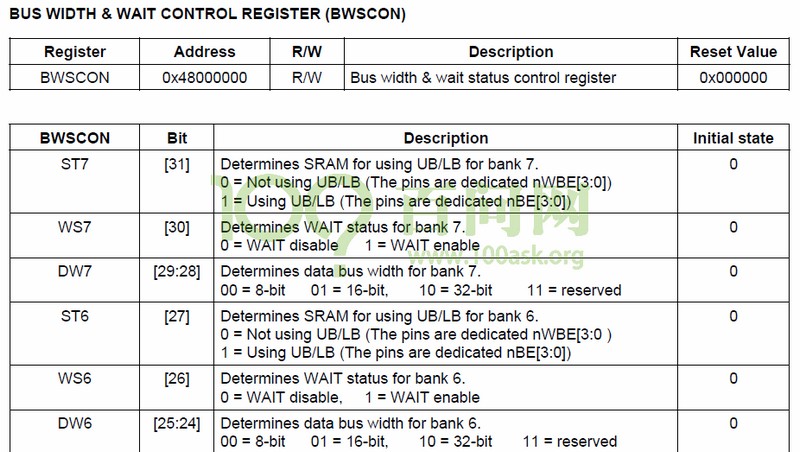

1.位寬和等待控制寄存器BWSCON(BUSWIDTH&WAITCONTROLREGISTER)

BWSCON中每4位控制一個BANK，最高4位對應BANK7(沒有使用)、接下來4位對應BANK6。

（1）ST6[27]: 啟動/禁止SDRAM的數據掩碼引腳，對于SDRAM，此位為0：對于SRAM此位為1。

（2）WS6[26]：是否使用存儲器的WAIT信號，通常設為0。

（3）DW6[25:24]：使用兩位來設置相應BANK的位寬，0b00對應8位，0b01對應16位，0b10對應32位(開發板用的就是32位的)，0b11表示保留。

因此BWSCON寄存器的值為：0x22000000。

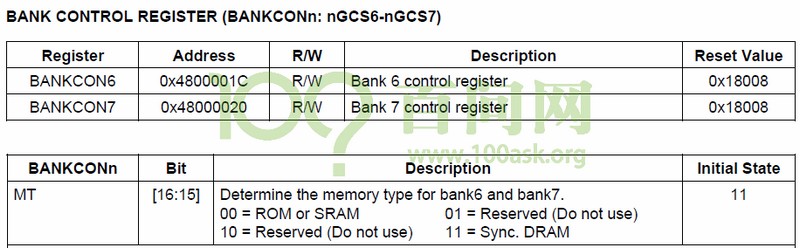

2.BANK控制寄存器BANKCON6（BANKCONTROLREGISTER）

在8個BANK中，只有BANK6和BANK7可以外接SRAM或SDRAM。

(1)MT[16:15]：用于設置本BANK外接的是ROM/SRAM還是SDRAM,SRAM：0b00，SDRAM：0b11(開發板使用的是SDRAM)。

當MT[16:15]設置為00時，此寄存器與BANKC0N0、BANKCON5類似，不再贅述。

當MT[16:15]設置為11時，此寄存器其他值如下設置。

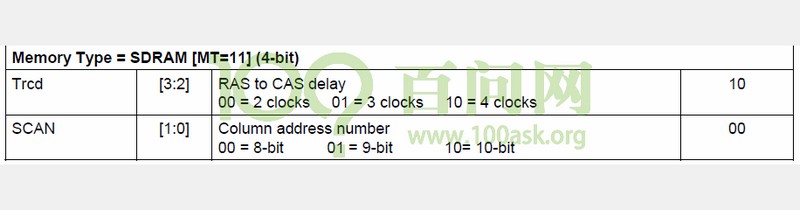

（2）Trcd[3:2]：行地址和列地址間隔多長時間，看芯片手冊時間間隔是20ns，本來開發板的HCLK是100MHZ,clocks為10ns,所以設置為推薦值0b00(2clocks)。

（3）SCAN[1:0]：SDRAM的列地址位數，對于本開發板使用的SDRAMK4S561632。列地址位數為9，所以SCAN=0b010如果使用其他型號的SDRAM，需要查看其數據手冊。來決定SCAN的取值。0b00表示8位，0b01表示9位，0b10表示10位。

綜上所述，本開發板中BANKCON6設為0x017001。

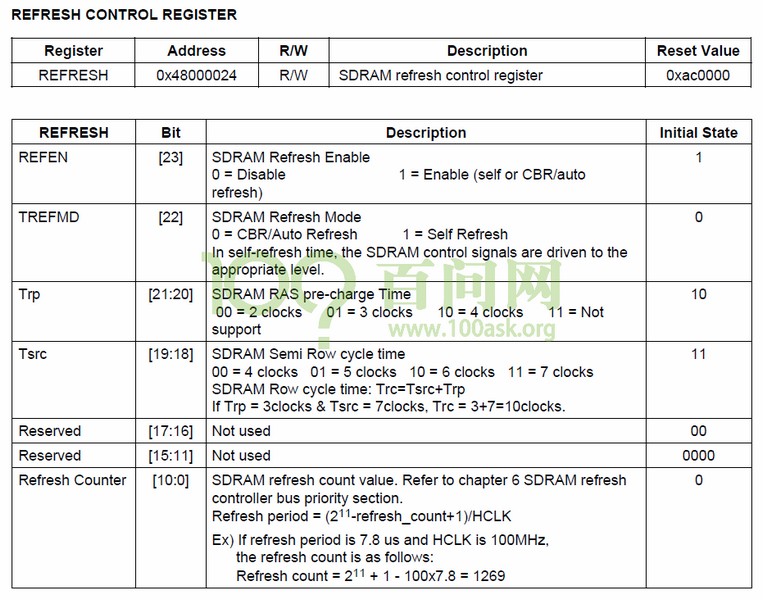

3.刷新控制寄存器REFRESH(REFRESHCONTROLREGISTER)

（1)REFEN[23]：0=禁止SDRAM的刷新功能，1：開啟SDRAM的刷新功能(設置開啟SDRAM的刷新功能)。

（2）TREFMD[22]：SDRAM的刷新模式，0=CBR/AutoRefresh，1=SelfRefresh（一般在系統休眠時使用），我們?cè)O(shè)置默認值。

（3）Trp[21：20)：根據芯片手冊設為0即可。

（4）Tsrc[19：18]:根據芯片手冊設為默認值0b01即可。

（5）RefreshCounter[10:0]：即R_CNT

R_CNT可如下汁算（SDRAM時鐘頻率就是HCLK)：

R_CNT=2^11+1-SDRAM時鐘頻率(MZ)*SDRAM刷新周期

SDRAM的刷新周期在SDRAM的數據手冊上有標明，在本開發板使用的SDRAM:K4S561632的數據手冊上，可看見這么一行“64msrefreshpenod(8KCycle)所以，刷新周期=64ms/8192=7.8125us。

Refreshcount=2^11+1-100x7.8=1269=0x4F5。

因此，本開發板中REFRESH設為0x8404F5。

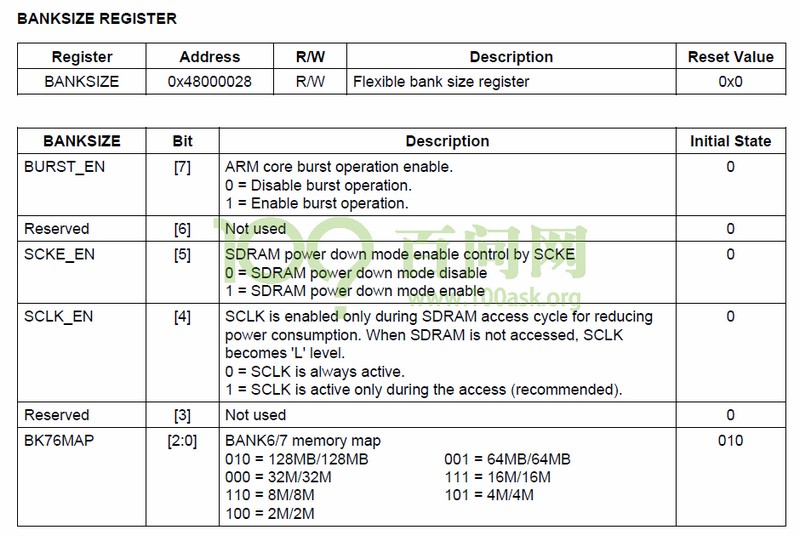

4.BANKSIZE寄存器REFRESH（BANKSIZEREG ISTER）

(1)BURST_EN[7]：0=ARM核禁上突發傳輸，1=ARM核支持突發傳輸(推薦)；

(2)SCKEEN[5]：0=不使用SCKE信號令SDRAM進入省電模式，1=使用SCKE信號令SDRAM進入省電模式(推薦)；

(3)SCLK-EN[4]：0=時刻發出SCLK信號，1=僅在訪問SDRAM期間發出SCLK信號（推薦）；

(4)BK76MAP[2:0]：設置BANK6的大小。本開發板BANK6外接64MB的SDRAM，令[2:0]=b001（64M/64M），表示BANK6/7的容量都是64MB，雖然BANK7沒有使用。

因此，本開發板中BANKSIZE設為0xB1。

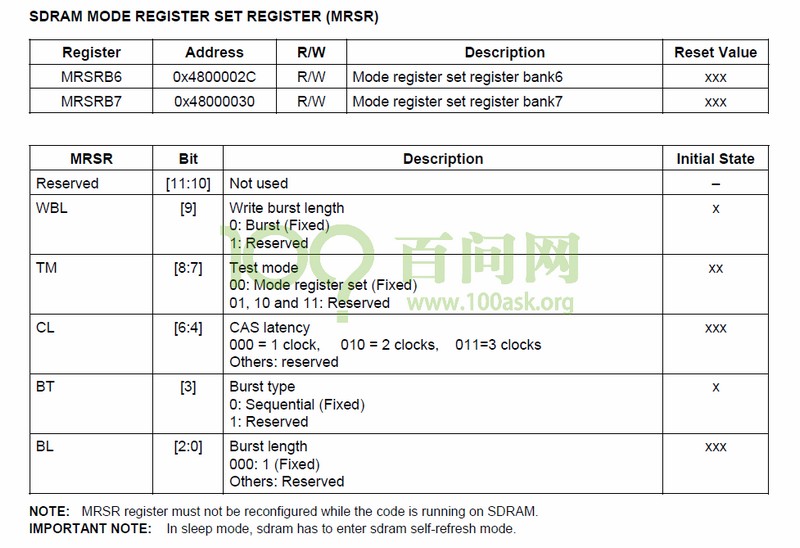

5.SDRAM模式設置寄存器MRSRBx6(SDRAM MODE REGISTER SET REGISTER）

能修改的只有位CL[6:4],這是SDRAM時序的一個時間參數，表示發出行、列地址后，等多久才返回收到數據，

CL可以取值為0b0l0（2 clocks）或0b011（3 clocks）。

本開發板取最保守的值0b010,所以MRSRB6的值為0x20。

下面開始寫程序：

在init.c里面進行對內存控制器的寄存器依次進行設置：

void sdram_init(void)

{

    BWSCON = 0x22000000;

    BANKCON6 = 0x17001;

    BANKCON7 = 0x17001;

    REFRESH  = 0x8404f5;

    BANKSIZE = 0xb1;

    MRSRB6   = 0x20;

    MRSRB7   = 0x20;

}

再寫一個測試函數，向SDRAM里面連續寫1000個數，再讀出數據對比是否是設置的數，返回對比結果：

int sdram_test(void)

{

    volatile unsigned char *p = (volatile unsigned char *)0x30000000;

    int i;

    // write sdram

    for (i = 0; i < 1000; i++)

        p[i] = 0x55;

    // read sdram

    for (i = 0; i < 1000; i++)

        if (p[i] != 0x55)

            return -1;

    return 0;

}

在主函數里調用sdram_test()測試函數，如果測試成功，LED閃爍：

int main(void)

{

    uart0_init();

    sdram_init();

    if (sdram_test() == 0)

        led_test();

    return 0;

}

實驗結果：

LED按預期閃爍，屏蔽掉sdram_init()后，LED不閃爍。
