AT89S51概述

　　AT89S51是一個低功耗，高性能CMOS 8位單片機，片內含4k Bytes ISP（In-system programmable）的可反復擦寫1000次的Flash只讀程序存儲器，器件采用ATMEL公司的高密度、非易失性存儲技術制造，兼容標準MCS-51指令系統及80C51引腳結構，芯片內集成了通用8位中央處理器和ISP Flash存儲單元，AT89S51在眾多嵌入式控制應用系統中得到廣泛應用。

　　AT89S51性能參數

　　1、4k Bytes Flash片內程序存儲器；

　　2、128 bytes的隨機存取數據存儲器（RAM）；

　　4、2個中斷優先級、2層中斷嵌套中斷；

　　5、5個中斷源；

　　6、2個16位可編程定時器/計數器；

　　7、1個全雙工串行通信口；

　　8、看門狗（WDT）電路；

　　9、片內振蕩器和時鐘電路；

　　10、與MCS-51兼容；

　　11、全靜態工作：0Hz-33MHz；

　　12、三級程序存儲器保密鎖定；

　　13、可編程串行通道；

　　14、低功耗的閑置和掉電模式。

　　AT89S51引腳及功能

　　VCC：電源電壓輸入端。

　　GND：電源地。

　　P0口：P0口為一個8位漏級開路雙向I/O口，每腳可吸收8TTL門電流。當P1口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用于外部程序數據存儲器，它可以被定義為數據/地址的低八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須被拉高。

　　P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后，被內部上拉為高，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時，P1口作為低八位地址接收。

　　P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻拉高，且作為輸入。并因此作為輸入時，P2口的管腳被外部拉低，將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。

　　P3口：P3口管腳是8個帶內部上拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入，由于外部下拉為低電平，P3口將輸出電流（ILL）這是由于上拉的緣故。P3口除了作為普通I/O口，還有第二功能：

　　P3.0 RXD（串行輸入口）

　　P3.1 TXD（串行輸出口）

　　P3.2 /INT0（外部中斷0）

　　P3.3 /INT1（外部中斷1）

　　P3.4 T0（T0定時器的外部計數輸入）

　　P3.5 T1（T1定時器的外部計數輸入）

　　P3.6 /WR（外部數據存儲器的寫選通）

　　P3.7 /RD（外部數據存儲器的讀選通）

　　P3口同時為閃爍編程和編程校驗接收一些控制信號。

　　I/O口作為輸入口時有兩種工作方式，即所謂的讀端口與讀引腳。讀端口時實際上并不從外部讀入數據，而是把端口鎖存器的內容讀入到內部總線，經過某種運算或變換后再寫回到端口鎖存器。只有讀端口時才真正地把外部的數據讀入到內部總線。89C51的P0、P1、P2、P3口作為輸入時都是準雙向口。除了P1口外P0、P2、P3口都還有其他的功能。

　　RST：復位輸入端，高電平有效。當振蕩器復位器件時，要保持RST腳兩個機器周期的高電平時間。

　　ALE/PROG：地址鎖存允許/編程脈沖信號端。當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的低位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時， ALE只有在執行MOVX，MOVC指令時ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效。

　　PSEN：外部程序存儲器的選通信號，低電平有效。在由外部程序存儲器取指期間，每個機器周期兩次/PSEN有效。但在訪問外部數據存儲器時，這兩次有效的/PSEN信號將不出現。

　　EA/VPP：外部程序存儲器訪問允許。當/EA保持低電平時，則在此期間外部程序存儲器（0000H-FFFFH），不管是否有內部程序存儲器。注意加密方式1時，/EA將內部鎖定為RESET；當/EA端保持高電平時，此間內部程序存儲器。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）。

　　XTAL1：片內振蕩器反相放大器和時鐘發生器的輸入端。

　　XTAL2：片內振蕩器反相放大器的輸出端。

　　AT89S51系列單片機的特點

　　AT89S5l是AT89C51的升級產品，性能上較．AT89C51有很大提升，在價格上卻與AT89C51差不多，甚至更低。

　　AT89S51顯著的特點是加入了在系統編程（ISP）功能，不再依靠專用的編程工具，改寫單片機存儲器內的程序再也不需要把芯片從電路板上拆下。AT89S系列現有AT89S51／52／53／8252等成員，其不同點在于內置Flash存儲器及RAM容量不一樣。

　　1、在系統編程ISP

　　從引腳上可以看出其P1.5、P1.6、P1.7比標準的8051都多出一樣復用功能，這三個引腳就是用來實現在系統編程（ISP）的SPI接口。

　　當芯片的RST引腳置高電平時，所有程序和數據存儲器可以通過SPI總線接口MOSI（數據輸入），MISO（數據輸出），SCK（時鐘輸入）對內置Flash存儲器進行編程。編程時應在XTAL1與XTAL2之間連接一個3MHz～24MHz的晶振，在VCC與GND之前加上電源電壓。

　　通常，AT89S51通過并口下載線與PC并口（打印口）連接，然后使用Atmel公司的AT89ISP軟件即可實現編程、校驗、加密等操作（見下圖）。

　　2、片內看門狗定時器WDT

　　AT89S51芯片內置了一個14位的硬件看門狗定時器WDT，從而可以省卻外接專用看門狗硬件。一旦WDT啟動，沒有任何辦法使其停止計數，只有硬件復位或WDT的溢出方可停止WDT計數，可以有效防止程序跑飛和陷入死循環。當然，在不啟動內置看門狗的情況下，AT89S51完全可以和普通8051單片機一樣使用。

　　3．雙DPTR數據指針

　　標準的8051只有一個16位的DPTR數據指針，這樣在進行數據塊復制等動作時，必須對源地址指針和目標地址指針進行暫存，編程會非常麻煩。AT89S5l內有兩個DPTR數據指針DPTR0／DPTR1，可以通過DPS位（AUXR1.0）方便地選擇置0則選中DPTRO，置1則選中DPTR1。通過執行INCAUXR1指令，能對DPS快速切換，并不影響AUXR1的高位。用法上與PHILIPS單片機完全一致。

　　4、改進了的電源管理

　　AT89S51除了具有8051所具備的低功耗的空閑模式（設IDL=1）和掉電模式（設PD=1），還增加了掉電狀態下的中斷恢復模式和上電復位標志POF（PCON．4）。電源打開時POF自動置“1”，可由軟件設置為睡眠狀態，并不為復位所影響。

　　5、更強的程序保密性

　　全新的3級加密算法，這使得對于89S系列單片機的解密變?yōu)椴豢赡艹绦虻谋Ｃ苄源蟠蠹訌?qiáng)，這樣就可以有效地保護知識產權不被侵犯。六．其他類似的型號AT89S系列中的89S52、89S53、89S55是與8052兼容的，片內RAM為256字節，還比89S51多了定時器2（Timer2），片內Flash存儲器容量分別為8K、12K和20K字節。

　　89S8252／89S8253也是與8052兼容的，片內除了含8K／12K字節的Flash程序存儲器（可擦寫1000次），還有2K字節的數據存儲器（可擦寫超過100000次）。

　　另外，相應的AT89LS系列是AT89S系列低電壓系列，AT89LS51的電源電壓為2.7V～4.0V，工作頻率為0～16MHz。

　　6、性價比

　　目前，AT89S51／52／55報價分別為5.2／6.5／10.5元，有較高的性價比，可以根據應用需要選擇使用適合的型號。

　　AT89S51應用電路

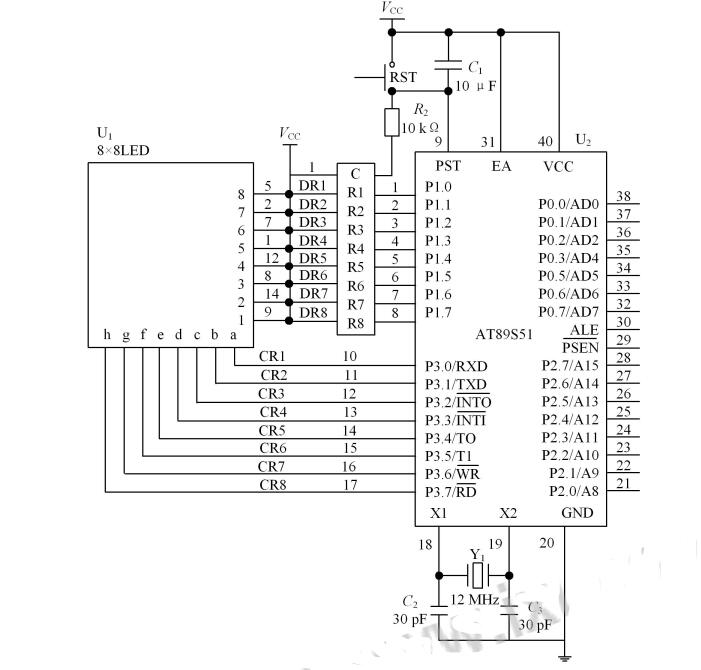

　　圖1電路為1塊8×8點陣顯示電路連接圖。

圖一

　　（1）把“單片機系統”區域中的P1端口用8芯排芯連接到“點陣模塊”區域中的“DR1～DR8”端口上;

　　（2）把“單片機系統”區域中的P3端口用8芯排芯連接到“點陣模塊”區域中的“DC1～DC8”端口上;如果要顯示大的圖像可多個點陣拼在一起，將點陣的行和行相串聯，列和列相串聯，用74lS164控制單個行即可.
