如題，最近在調試STM32的硬件IIC,從中發現了很多問題，經過網上查找資料總結和實際測試，總結出如下步驟來檢測硬件IIC。
測試環境如下：
STM32F407開發板；
STM32Cube固件庫F4 1.6.0
IIC設備 AT24C02
IIC配置如下：
void MX_I2C1_Init(void)
{
hi2c1.Instance = I2C1;
hi2c1.Init.ClockSpeed = 100000;
hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
hi2c1.Init.OwnAddress1 = 0;
hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
hi2c1.Init.OwnAddress2 = 0;
hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
if (HAL_I2C_Init(&hi2c1) != HAL_OK)
{
_Error_Handler(__FILE__, __LINE__);
}
}
1.檢查STM32Cube時鐘項配置是否正確（主要看所接入的時鐘源是否與實際時鐘源一致）
2.檢查在完成IIC初始化后，SDA、SCL引腳是否為高電平，不是的話，要采用軟件的方式實現，在IIC初始化代碼增加如下步驟：
void HAL_I2C_MspInit(I2C_HandleTypeDef* i2cHandle)
{
GPIO_InitTypeDef GPIO_InitStruct;
if(i2cHandle->Instance==I2C1)
{
/* USER CODE BEGIN I2C1_MspInit 0 */
/* USER CODE END I2C1_MspInit 0 */
/**I2C1 GPIO Configuration
PB8 ------> I2C1_SCL
PB9 ------> I2C1_SDA
*/
//增加代碼部分Start
GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
hi2c1.Instance->CR1=I2C_CR1_SWRST;
hi2c1.Instance->CR1=0;
//增加代碼部分End
GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9;
GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF4_I2C1;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
......
}
若此方式還是無法解決，就可能是硬件問題了；
3.驗證硬件IIC單字節讀取是否成功，測試代碼如下：
#define ADDR_24LCxx_Write 0xA0
#define ADDR_24LCxx_Read 0xA1
uint8_t val=0;
HAL_I2C_Mem_Write(&hi2c1, ADDR_24LCxx_Write, 0, I2C_MEMADD_SIZE_8BIT,0x5A,1,0xff);
HAL_Delay(5);
HAL_I2C_Mem_Write(&hi2c1, ADDR_24LCxx_Read, 0, I2C_MEMADD_SIZE_8BIT,&val,1,0xff);
4..驗證硬件IIC多字節字節讀取是否成功，測試代碼如下：
#define BufferSize 0x100
uint8_t WriteBuffer[BufferSize],ReadBuffer[BufferSize];
uint16_t i;
printf("\r\n***************I2C Example*******************************\r\n");
printf("WriteBuffer\r\n");
for(i=0; i<256; i++)
{
WriteBuffer[i]=256-i; /* WriteBuffer init */
printf("0x%02X ",WriteBuffer[i]);
}
/* wrinte date to EEPROM */

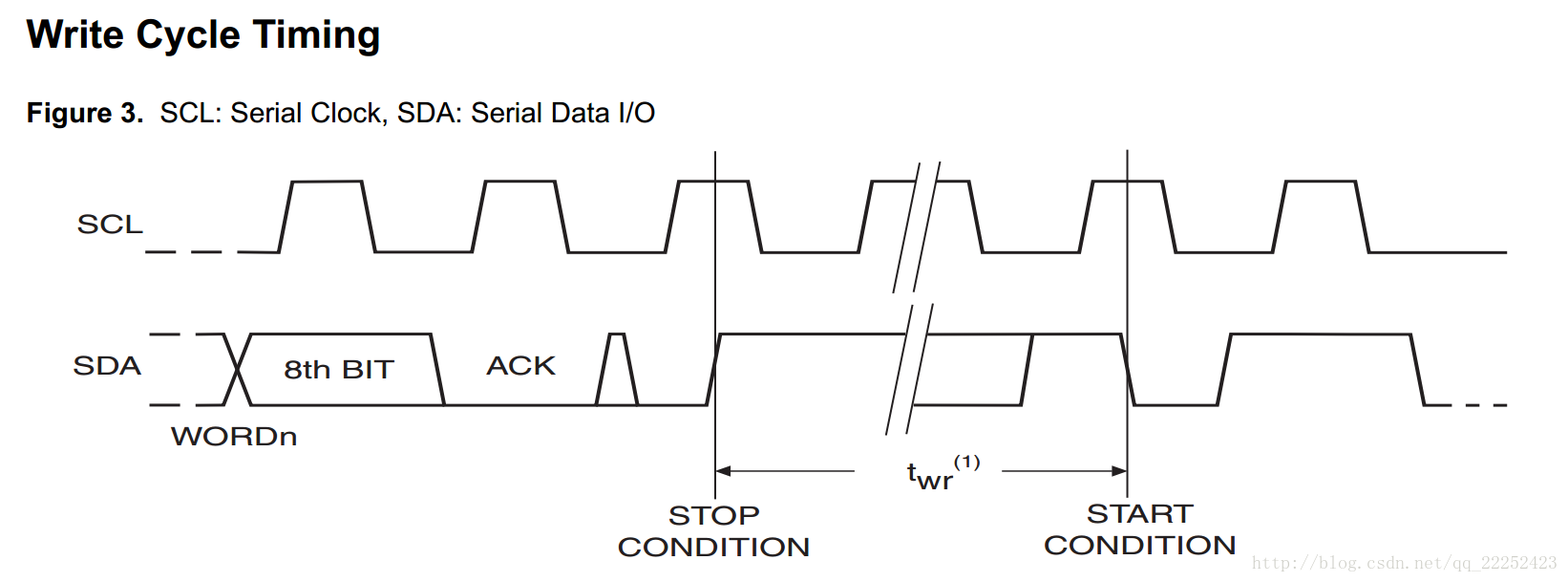

for(i=0;i { HAL_I2C_Mem_Write(&hi2c1, ADDR_24LCxx_Write, i, I2C_MEMADD_SIZE_8BIT,&WriteBuffer[i],1，0xff);//使用I2C塊讀，出錯。因此采用此種方式，逐個單字節寫入 HAL_Delay(5);//此處延時必加，與AT24C02寫時序有關 } printf("\r\n EEPROM 24C02 Write Test OK \r\n"); HAL_I2C_Mem_Read(&hi2c1, ADDR_24LCxx_Read, 0, I2C_MEMADD_SIZE_8BIT,ReadBuffer,BufferSize,0xff); for(i=0; i<256; i++) printf("0x%02X ",ReadBuffer[i]); if(memcmp(WriteBuffer,ReadBuffer,BufferSize) == 0 ) /* check date */ printf("\r\n EEPROM 24C02 Read Test OK\r\n"); else printf("\r\n EEPROM 24C02 Read Test False\r\n"); AT24C02寫時序如下： 至此，硬件IIC的使用完成；不管硬件IIC采用何種形式（DMA，IT），都要確保兩次寫入的間隔大于5ms;
其中twr為兩次寫入的時間間隔，其間隔最大為5ms；
