12864+DS1302 +DS18B20 大字符時鐘供大家學習。

電子智能時鐘程序

單 片 機：STC89C52RC

晶    振：12MHz

時鐘芯片：DS1302

液 晶 屏：LCM-12864-ST7920

時    間：2019年11月26修改完成

LCM12864使用并口連接方式,PSB、RST接高電平

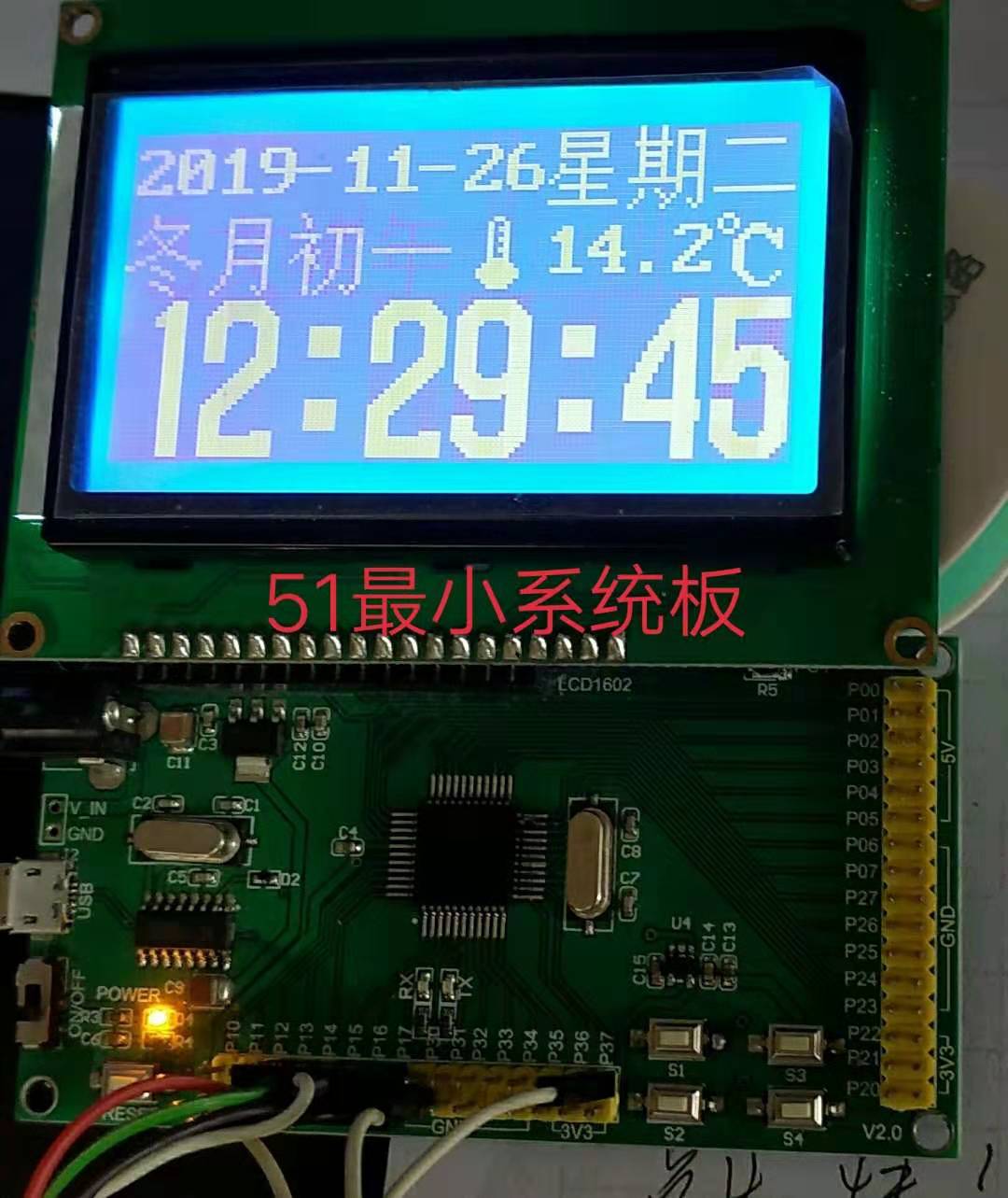

制作出來的實物圖如下：


電路原理圖如下：


單片機源程序如下：

/*---------------------------------------------------------------------------

                電子智能時鐘程序

                單 片 機：STC89C52RC

                晶    振：12MHz

                時鐘芯片：DS1302

                液 晶 屏：LCM-12864-ST7920

                時    間：2019年11月26修改完成

                LCM12864使用并口連接方式,PSB、RST接高電平

------------------------------------------------------------------------------*/

/*-------------------------------頭文件---------------------------------------*/

#include

#include

#include "LCD12864.h"

#include "DS1302.h"

#include "DS18B20.h"

#include "nongli.h"

#include "displaytime.h"

//#include "jieqi.h"

#define uint  unsigned int

#define uchar unsigned char

/*----------------------------定義按鍵---------------------------------------*/

sbit K1  = P2^3; //K1-設置

sbit K2  = P2^2; //K2-確認、返回

sbit K3  = P2^1; //K3-加

sbit K4  = P2^0; //K4-減

//sbit K5  = P3^7; //液晶背光控制按鍵，按一下亮，再按一下滅

//sbit BLK = P3^7; //液晶背光控制輸出，低電平有效，PNP三極管控制。

/*---------------------函數聲明------------------------------*/

void DelayM(uint);

void ds_w(void);

void Conver_week(bit c,uchar year,uchar month,uchar day);

/*-----------------------------定義全局變量------------------------------*/

bit q=0, w=0;    //調時標志位

unsigned char yy,mo,dd,xq,hh,mm,ss,month_moon,day_moon,week,tiangan,dizhi,moontemp1,moontemp2;//定義時間映射全局變量（專用寄存器）

signed char address,item,max,mini;

/*-----------------------------延時函數 1MS/次-------------------------------*/

void DelayM(uint a)

{

        uchar i;

        while( --a != 0) { for(i = 0; i < 125; i++); }

}

/*-----------------------------日期、時間設置函數-----------------------------*/

void tiaozheng(void){

        yy = read_clock(0x8d);//調用1302時鐘數據中的年數據，從地址0x8d中

        mo = read_clock(0x89);//調用1302時鐘數據中的月數據，從地址0x89中

        dd = read_clock(0x87);//從1302芯片中讀取日數據，從地址0x87中

        week = read_clock(0x8b);//從1302芯片中讀取星期數據，從地址0x8b中

        lcm_w_test(0,0x80);

        lcm_w_word("20");//顯示內容字符20

        write_data(yy/16+0x30);//函數參數1，代表本行寫數據，YY/16+0X30得出年十位數字的顯示碼地址，送顯示

        write_data(yy%16+0x30);//函數?

        lcm_w_word("年");

        write_data(mo/16+0x30);

        write_data(mo%16+0x30);//與16取余數，得到月份的個位數，加0x30得到該數字的液晶內定顯示碼送顯示

        lcm_w_word("月");     //調用字符顯示函數，顯示文字 月

        write_data(dd/16+0x30);

        write_data(dd%16+0x30);//第一個1參數，表示本行寫數據，日數據與16取余得個位數，加0x30得到顯示碼

        lcm_w_word("日");//顯示字符 日

        if(read_clock(0x85) != hh){  //如果程序中的小時與1302芯片中的不同，

                hh = read_clock(0x85);  //刷新程序中的小時數據

        }

        lcm_w_test(0,0x91);//第一個參數0，表示本行寫入LCM的是指令，指定顯示位置91H（第三行左端）

        write_data(hh/16+0x30);  //顯示十位

        write_data(hh%16+0x30);  //顯示個位

        lcm_w_word("時");

        if(read_clock(0x83) != mm){//如果1302芯片中的分鐘數據與程序中的分鐘變量不相等

                mm = read_clock(0x83);//刷新程序中的分鐘數據

        }

        write_data(mm/16+0x30);//向液晶寫數據，顯示分鐘的十位數

        write_data(mm%16+0x30);//向液晶寫數據，顯示分鐘的個位數

        lcm_w_word("分");

        if(read_clock(0x81) != ss){//如果1302芯片中的分鐘數據與程序中的秒鐘變量不相等

                ss = read_clock(0x81);//刷新程序中的秒鐘數據

        }

        write_data(ss/16+0x30);//向液晶寫數據，顯示分鐘的十位數

        write_data(ss%16+0x30);//向液晶寫數據，顯示分鐘的個位數

        lcm_w_word("秒");

}

/**********************************************************************************************************/

//調整時間子函數，設置鍵、數據范圍、上調加一，下調減一功能。

void Set_time(unsigned char sel){ //根據選擇調整的相應項目加1并寫入DS1302，函數參數是按動設置鍵的次數

        write_com(0x30); write_com(0x06);

        lcm_w_test(0,0x98);//第一參數0表示本行寫入指令，指定下面行的 調整 顯示起始位置為98H

        lcm_w_word("★調整");//調用字符顯示函數，顯示 調整字樣

/*        if(sel==6)  {lcm_w_word("星期");address=0x8a; max=7;mini=1;

     tiaozheng();

     ds_w();

     tiaozheng();

          }

*/

//////////////////////////////////////////////////////////////

        if(sel==5)  {lcm_w_word("秒鐘");address=0x80; max=59;mini=0;

                tiaozheng();  //調用日期、時間調整函數

           ds_w();                  //被調數據加一或減一函數

           tiaozheng();

        }        //秒7，按動7次顯示 調整秒鐘

                //并指定秒鐘數據寫入1302芯片的地址是0x82，秒鐘數據的最大值是59，最小值是0

   /////////////////////////////////////////////////////////////////////////

        if(sel==4)  {lcm_w_word("分鐘");address=0x82; max=59;mini=0;

           tiaozheng();

           ds_w();

           tiaozheng();

        }        //分鐘6，按動6次顯示 調整分鐘

                //并指定分鐘數據寫入1302芯片的地址是0x82，分鐘數據的最大值是59，最小值是0

        if(sel==3)  {lcm_w_word("小時");address=0x84; max=23;mini=0;

        /***********************************************************/

                 if(address > 12){

                                           address = address-12;        }

         /********************************************************/

            tiaozheng();

           ds_w();

           tiaozheng();

        }        //小時5，按動5次顯示 調整小時

                //規定小時數據寫入1302芯片的位置是0x84，小時數據最大值23，最小值是0

        if(sel==2)  {lcm_w_word("日期");

                address=0x86;

                mo = read_clock(0x89);//讀月數據

                moontemp1=mo/16;

                moontemp2=mo%16;

                mo=moontemp1*10+moontemp2;//轉換成10進制月份數據

      yy = read_clock(0x8d);//讀年數據

        moontemp1=yy/16;

                moontemp2=yy%16;

                yy=moontemp1*10+moontemp2;//轉換成10進制年份數據

        if(mo==2&&yy%4!=0){max=28;mini=1;}//平年2月28天

                if(mo==2&&yy%4==0){max=29;mini=1;}//閏年2月29天

                if(mo==1||mo==3||mo==5||mo==7||mo==8||mo==10||mo==12){max=31;mini=1;}//31天的月份

                if(mo==4||mo==6||mo==9||mo==11){max=30;mini=1;}//30天的月份

                tiaozheng();

                ds_w();

                tiaozheng(); //調用日期、時間調整函數

  }        //日3，按動3次顯示 調整日期

                //規定日期數據寫入1302的位置地址是0x86，日期最大值31，最小值是1

  if(sel==1)  {lcm_w_word("月份");address=0x88; max=12;mini=1;

     tiaozheng();

     ds_w();

     tiaozheng();
