起因

雙單片機通信，MCU資源受限，無法使用片上UART通道，只可用普通I/O

成果

使用2個普通I/O端口，通過軟件實現UART協議的數據全雙工收發，8bits數據位、1600波特率，可移植其它單片機

資源占用

·1個定時器

·2個普通I/O端口

IDE

keil V4

硬件

51最小系統板

一、UART協議

二、思路

1>數據的發送其實就是控制發送引腳Ptxd的電平隨著固定時序變化，那么固定的、周期性的時序需要一個定時器來產生。為了保證定時器周期高精度穩定可控，選用自動重裝定時器模式 。為了盡可能的減少資源占用，發送和接收共用一個定時器資源。

2>程序的設計采用狀態機設計模式，這樣可以避免獨占CPU，并且利于移植到各種狀態機系統。狀態遷移程序在ISR中實現。

3>定時器的中斷頻率為波特率的3倍[之所以這樣做后面介紹接收時詳述]。

4>開啟發送之后，ISR中發送相關程序得到執行，每3次中斷處理1bit.根據時序，先產生bit0[起始位]，然后根據8bit型數據依次在時序線上控制Ptxd的電平高低。數據位發送完畢后，若設置了校驗位，則對8bits數據中bit1的數量進行判斷，根據奇偶校驗對bit1的數量通過控制Prxd的電平進行奇偶補全[發送數據位時對bit1進行計數]。然后根據設置發送對應長度的bit1[停止位]。最后，判斷發送數據是否達到發送長度，若發送長度到達，則結束發送程序執行，否則繼續循環發送。

5>開啟接收之后，ISR中接收相關程序得到執行，并與發送程序互不干涉。首先每次中斷都判斷Prxd的電平是否置低[檢測起始位]，當檢測到bit0之后，四個中斷后進行數據位最低位的接收。這里之所以選擇四個中斷的延時，是因?yàn)楫?dāng)檢測到bit0[起始位]的時刻，不管此時處于實際起始位的哪個時間點位置，四個中斷后即下一次判斷的位置總會是最接近一位數據中心那個點[一個bit中有三次中斷點，有一個最接近中心，越接近中心越能免受發送與接收波特率不同步的影響，具體細節畫圖可知]。之后的每一位改為每三個中斷進行一次判斷處理[與波特率同步]。處理到校驗位時，如果設置了奇偶校驗，則對校驗結果輸出至設置好的校驗標志位中，外圍程序可根據此標準位判斷是否校驗出錯。然后判斷接收數據的長度是否達到設置長度，若沒有，則等待至Prxd變?yōu)楦唠娖胶罄^續循環接收。

三、代碼[關鍵部分]

static void Xuart_isr(void) interrupt 3

{ Pts = ~Pts;

if(++CNTisr == 3)

{

CNTisr = 0;

/***************************SEND***************************/

if(Fsend == SET)

{

switch(SEQsend)

{

// 起始位0:1bit

case 0:

Ptxd = LOW;

SEQsend = 1;

break;

// 數據位SEND

case 1:

if((*ptr_send) & (1 << CNTsend_i))

{

CNTbit1++;

Ptxd = HIGH;

}

else

{

Ptxd = LOW;

}

if(CNTsend_i >= 7)

{

CNTsend_i = 0;

switch(Xuart_config.bit_parity)

{

case NONE: // 無校驗

SEQsend = 4;

break;

case ODD: // 奇校驗

SEQsend = 2;

break;

case EVEN: // 偶校驗

SEQsend = 3;

break;

default:

SEQsend = 4;

break;

}

}

else{

CNTsend_i++;

}

break;

// 奇校驗

case 2:

if((CNTbit1 % 2) == 0) // 偶數個1

{

Ptxd = HIGH;

}

else

{

Ptxd = LOW;

}

CNTbit1 = 0;

SEQsend = 4;

break;

// 偶校驗

case 3:

if((CNTbit1 % 2) == 0) // 偶數個1

{

Ptxd = LOW;

}

else

{

Ptxd = HIGH;

}

SEQsend = 4;

break;

// 停止位

case 4:

CNTbit1 = 0;

switch(Xuart_config.bit_stop)

{

case S_1BIT:

SEQsend = 5;

break;

case S_2BIT:

if(++CNTstbit == 2)

{

CNTstbit = 0;

SEQsend = 5;

}

break;

default:

//SEQsend = 5;

break;

}

Ptxd = HIGH;

break;

// 下一幀or結束

case 5:

if(CNTsend_j >= len_send - 1)  // 發送完畢處理

{

CNTsend_j = 0;

Fsend_end = SET;

Fsend = CLR;

//TR1 = 0;

}

else

{

CNTsend_j++;

ptr_send++;

}

SEQsend = 0;

break;

default:

SEQsend = 0;

CNTsend_i = 0;

CNTsend_j = 0;

CNTbit1 = 0;

Fsend_end = SET;

Fsend = CLR;

TR1 = 0;

}

}

}

/**************************RECEIVE*************************/

if(Freceive == SET)

{

switch(SEQreceive)

{

// 起始位bit0

case 0:

if(Prxd == LOW) // 收到起始位bit0

{

SEQreceive = 1;

CNTrec = 0;

break;

}

break;

// 8bits_bit1數據

case 1:

if(++CNTrec == 4) // 第一次進來時為4個周期,提升容錯率

{   // 其它時機進來為3個周期，保持同步性

CNTrec = 1;

if(Prxd == HIGH)

{

CNTbit1_++;

*ptr_receive |= (U8)(1 << CNTreceive_i);

}

else

{

*ptr_receive &= (U8)(~(1 << CNTreceive_i));

}

if(CNTreceive_i >= 7) // 1幀接收完畢

{

CNTreceive_i = 0;

CNTrec = 0;

switch(Xuart_config.bit_parity)

{

case NONE: // 無校驗

SEQreceive = 4;

break;

case ODD: // 奇校驗

SEQreceive = 2;

break;

case EVEN: // 偶校驗

SEQreceive = 3;

break;

default:

SEQreceive = 4;

break;

}

}

else

{

CNTreceive_i++;

}

}

break;

// 奇校驗

case 2:

if(++CNTrec == 3) // 3個周期進入

{

CNTrec = 0;

if((CNTbit1_ % 2) & (!Prxd)) // 校驗正確

{

Freceive_parity = RIGHT;

}

else // 校驗錯誤

{

Freceive_parity = ERROR;

}

CNTbit1_ = 0;

SEQreceive = 4;

break;

}

break;

// 偶校驗

case 3:

if(++CNTrec == 3) // 3個周期進入

{

CNTrec = 0;

if((CNTbit1_ % 2) & (Prxd)) // 校驗正確

{

Freceive_parity = RIGHT;

}

else // 校驗錯誤

{

Freceive_parity = ERROR;

}

SEQreceive = 4;

break;

}

break;

// 幀結束

case 4:

if(Prxd == HIGH)

{

if(CNTreceive_j >= (len_receive - 1))

{

CNTreceive_j = 0;

Freceive = CLR;

Freceive_end = SET;

}

else

{

CNTreceive_j++;

ptr_receive++;

}

SEQreceive = 0;

break;

}

break;

default:

break;

}

}

}

四、回環測試

1.示波器

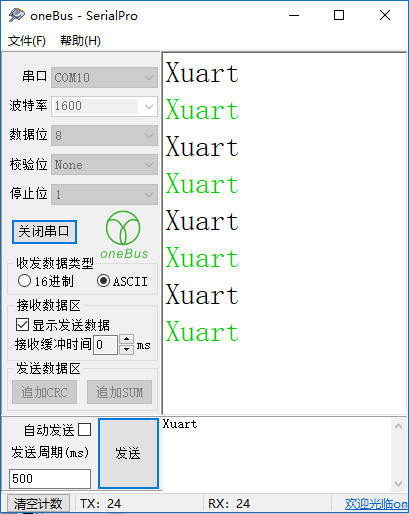

??2.串口助手回環測試
