stm32可選的時鐘源

在STM32中，可以用內部時鐘，也可以用外部時鐘，在要求進度高的應用場合最好用外部晶體震蕩器，內部時鐘存在一定的精度誤差。

準確的來說有4個時鐘源可以選分別是HSI、LSI、HSE、LSE（即內部高速，內部低速，外部高速，外部低速），高速時鐘主要用于系統內核和總線上的外設時鐘。低速時鐘主要用于獨立看門狗IWDG、實時時鐘RTC。

①、HSI是高速內部時鐘，RC振蕩器，頻率為8MHz，上電后默認的系統時時鐘 SYSCLK = 8MHz，F(xiàn)lash編程時鐘。

①、HSE是高速外部時鐘，可接石英/陶瓷諧振器，或者接外部時鐘源，頻率范圍為4MHz~16MHz。

③、LSI是低速內部時鐘，RC振蕩器，頻率為40kHz，可用于獨立看門狗IWDG、實時時鐘RTC。

④、LSE是低速外部時鐘，接頻率為32.768kHz的石英晶體。

系統時鐘SYSCLK輸入

這里重點在高速時鐘，因?yàn)榇蟛糠滞庠O(shè)時鐘都是用的高速時鐘。系統內核和外設時鐘的時鐘只有一個源，那就是SYSCLK， 即常說的系統時鐘， 他是有一個選擇器SW來做選擇的，有3種選擇HSI、HSE和PLL， 上電后默認選擇內部HSI， HSI雖然存在精度誤差，但是能保證不會掛。這點比AVR單片機做的好一些，AVR單片機時鐘一旦配置成外部的，如果外部時鐘正常那時無法下載程序的。PLL為鎖相環倍頻輸出，PLL時鐘輸入源可選擇為HSI/2、HSE或者HSE/2。倍頻可選擇為2~16倍，其輸出頻率最大不得超過72MHz, 也有網有超頻工作的，但不提倡。

也就是說系統時鐘SYSCLK最終有以下幾種選擇：

①、SYSCLK = HSI

①、SYSCLK = HSE

③、SYSCLK = PLL

關于PLL鎖相環倍頻（輸入和輸出）:

將輸入時鐘乘以一個系數后輸出時鐘，可以百度PLL原理。

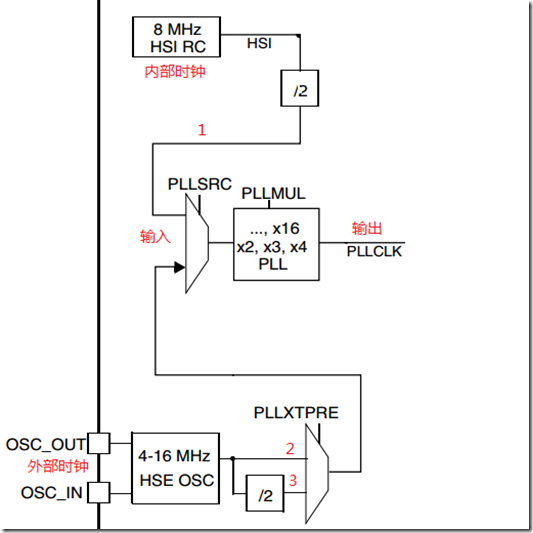

PLL的輸入3種選擇：

①、PLLi =  HSI /2

①、PLLi =  HSE /2

③、PLLi =  HSE

PLL的輸出有15種選擇： PLLout = PLLi Xn (n = 2…16)

關于USB時鐘

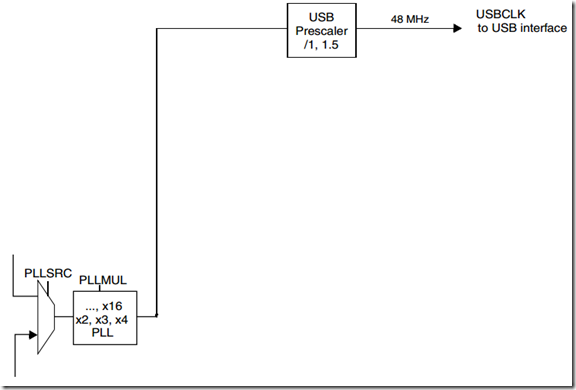

STM32中有一個全速功能的USB模塊，其串行接口引擎需要一個頻率為48MHz的時鐘源。該時鐘源只能從PLL輸出端獲取（唯一的），，可以選擇為1.5分頻或者1分頻，也就是，當需要使用USB模塊時，PLL必須使能，并且時鐘頻率配置為48MHz或72MHz。

關于把時鐘信號輸出到外部

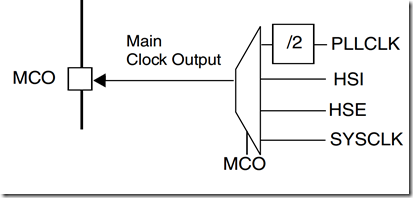

另外，STM32還可以選擇一個時鐘信號輸出到MCO腳(PA8)上，可以選擇為PLL輸出的2分頻、HSI、HSE、或者系統時鐘。

關于系統時鐘SYSCLK分配

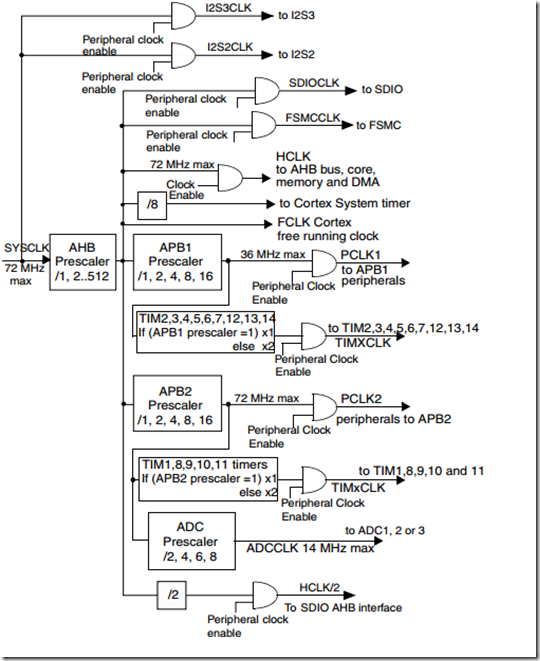

系統時鐘SYSCLK，它是供STM32中絕大部分部件工作的時鐘源。系統時鐘可選擇為PLL輸出、HSI(8MHz)或者HSE(外部晶振)。系統時鐘最大頻率為72MHz，供給I2S音頻總線和AHB總線時鐘。

它通過AHB分頻器分頻后送給各模塊使用，AHB分頻器可選擇1、2、4、8、16、64、128、256、512分頻。其中AHB分頻器輸出的時鐘送給5大模塊使用：

①、內核總線：送給AHB總線、內核、內存和DMA使用的HCLK時鐘。

②、Tick定時器：通過8分頻后送給Cortex的系統定時器時鐘。

③、I2S總線：直接送給Cortex的空閑運行時鐘FCLK。

④、APB1外設：送給APB1分頻器。APB1分頻器可選擇1、2、4、8、16分頻，其輸出一路供APB1外設使用(PCLK1，最大頻率36MHz)，另一路送給定時器(Timer)2、3、4倍頻器使用。該倍頻器可選擇1或者2倍頻，時鐘輸出供定時器2、3、4使用。

⑤、APB2外設：送給APB2分頻器。APB2分頻器可選擇1、2、4、8、16分頻，其輸出一路供APB2外設使用(PCLK2，最大頻率72MHz)，另一路送給定時器(Timer)1倍頻器使用。該倍頻器可選擇1或者2倍頻，時鐘輸出供定時器1使用。另外，APB2分頻器還有一路輸出供ADC分頻器使用，分頻后送給ADC模塊使用。ADC分頻器可選擇為2、4、6、8分頻。

在以上的時鐘輸出中，有很多是帶使能控制的，例如AHB總線時鐘、內核時鐘、各種APB1外設、APB2外設等等。當需要使用某模塊時，記得一定要先使能對應的時鐘。

需要注意的是定時器的倍頻器，當APB的分頻為1時，它的倍頻值為1，否則它的倍頻值就為2。

連接在APB1(低速外設)上的設備有：電源接口、備份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看門狗、Timer2、Timer3、Timer4。注意USB模塊雖然需要一個單獨的48MHz時鐘信號，但它應該不是供USB模塊工作的時鐘，而只是提供給串行接口引擎(SIE)使用的時鐘。USB模塊工作的時鐘應該是由APB1提供的。

連接在APB2(高速外設)上的設備有：UART1、SPI1、Timer1、ADC1、ADC2、所有普通IO口(PA~PE)、第二功能IO口。

對于單片機系統來說，CPU和總線以及外設的時鐘設置是非常重要的，因?yàn)闆](méi)有時鐘就沒有時序。

由于時鐘是一個由內而外的東西，具體設置要從寄存器開始。
RCC 寄存器結構，RCC_TypeDeff，在文件“stm32f10x.h”中定義如下： （v3.4庫）

1059行->1081行。

typedef struct

{

  __IO uint32_t CR;

  __IO uint32_t CFGR;

  __IO uint32_t CIR;

  __IO uint32_t APB2RSTR;

  __IO uint32_t APB1RSTR;

  __IO uint32_t AHBENR;

  __IO uint32_t APB2ENR;

  __IO uint32_t APB1ENR;

  __IO uint32_t BDCR;

  __IO uint32_t CSR;

#ifdef STM32F10X_CL

  __IO uint32_t AHBRSTR;

  __IO uint32_t CFGR2;

#endif /* STM32F10X_CL */

#if defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)

  uint32_t RESERVED0;

  __IO uint32_t CFGR2;

#endif /* STM32F10X_LD_VL || STM32F10X_MD_VL || STM32F10X_HD_VL */

} RCC_TypeDef;

一般板子上只有8Mhz的晶振，而增強型最高工作頻率為72Mhz，顯然需要用PLL倍頻9倍，這些設置都需要在初始化階段完成。

使用外部高速HSE時鐘，程序設置時鐘參數流程：

     1、將RCC寄存器重新設置為默認值      RCC_DeInit;

     2、打開外部高速時鐘晶振HSE           RCC_HSEConfig(RCC_HSE_ON);

     3、等待外部高速時鐘晶振工作           HSEStartUpStatus = RCC_WaitForHSEStartUp();

     4、設置AHB時鐘                          RCC_HCLKConfig;

    5、設置高速AHB時鐘                      RCC_PCLK2Config;

    6、設置低速速AHB時鐘                   RCC_PCLK1Config;

    7、設置PLL                                 RCC_PLLConfig;

    8、打開PLL                                 RCC_PLLCmd(ENABLE);

    9、等待PLL工作                            while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)

   10、設置系統時鐘                          RCC_SYSCLKConfig;

   11、判斷是否PLL是系統時鐘              while(RCC_GetSYSCLKSource() != 0x08)

   12、打開要使用的外設時鐘               RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()

為了方便說明，借用一下例程的RCC設置函數，并用中文注釋的形式加以說明：

使用內部高速HSI時鐘，程序設置時鐘參數流程：

     1、將RCC寄存器重新設置為默認值      RCC_DeInit;

     2、設置AHB時鐘                           RCC_HCLKConfig;

     3、設置高速AHB時鐘                      RCC_PCLK2Config;

     4、設置低速速AHB時鐘                   RCC_PCLK1Config;

    5、設置PLL選擇時鐘源和倍頻數         RCC_PLLConfig(RCC_PLLSource_HSI_Div2, 倍頻數);

6、打開PLL                                 RCC_PLLCmd(ENABLE);

     7、等待PLL工作                            while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)

     8、設置系統時鐘                           RCC_SYSCLKConfig;

     9、判斷是否PLL是系統時鐘               while(RCC_GetSYSCLKSource() != 0x08)

   10、打開要使用的外設時鐘                 RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()

void RCC_Configuration(void){

    /*將外設RCC寄存器重設為缺省值*/

    RCC_DeInit();

    /*設置AHB時鐘（HCLK）*/

    RCC_HCLKConfig(RCC_SYSCLK_Div1);  //RCC_SYSCLK_Div1——AHB時鐘= 系統時鐘

    /* 設置高速AHB時鐘（PCLK2）*/

    RCC_PCLK2Config(RCC_HCLK_Div1);   //RCC_HCLK_Div1——APB2時鐘= HCLK

    /*設置低速AHB時鐘（PCLK1）*/

    RCC_PCLK1Config(RCC_HCLK_Div2);   //RCC_HCLK_Div2——APB1時鐘= HCLK / 2

    /*設置FLASH存儲器延時時鐘周期數*/

    FLASH_SetLatency(FLASH_Latency_2); //FLASH_Latency_2  2延時周期

    /*選擇FLASH預取指緩存的模式*/

    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);       // 預取指緩存使能

    /*設置PLL時鐘源及倍頻系數*/

    RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_12);

    /*使能PLL */

    RCC_PLLCmd(ENABLE);

    /*檢查指定的RCC標志位(PLL準備好標志)設置與否*/

    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) ;

    /*設置系統時鐘（SYSCLK）*/

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    /* PLL返回用作系統時鐘的時鐘源*/

    while(RCC_GetSYSCLKSource() != 0x08);                 //0x08：PLL作為系統時鐘

}

PLL的設定需要在使能之前，一旦PLL使能后參數不可更改。

在STM32中，連接在APB1(低速外設)上的設備有：電源接口、備份接口、CAN、USB、I2C1、I2C2、UART2、UART3、SPI2、窗口看門狗、Timer2、Timer3、Timer4 。

連接在APB2(高速外設)上的設備有：GPIO_A-E、USART1、ADC1、ADC2、ADC3、TIM1、TIM8、SPI1、ALL。

程序舉例：

APB1(低速外設)

RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN, ENABLE);

APB2（高速外設）

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA  , ENABLE);

STM32和其它單片機相比時鐘更為復雜，就是為了靈活配置，降低功耗，不用的外設可以關閉時鐘，看似復雜但是，打開時鐘樹一看，就是幾個根的選擇，和幾個枝葉的選擇。
