一.準備工作---建立一個keil工程
STEP1.

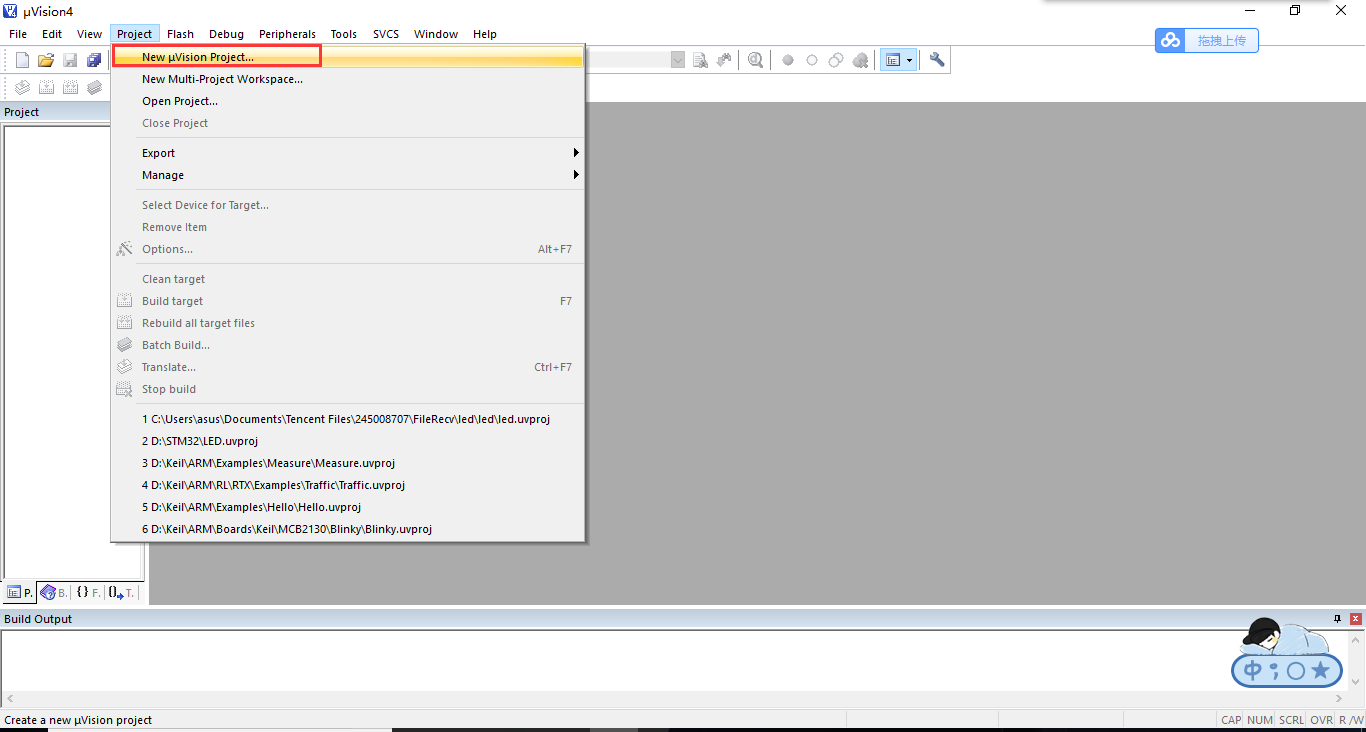

打開keil,選擇project-new uvision project,建立一個LED工程
STEP2.
在工程文件保存的路徑下新建以下文件夾，在官網上或其他渠道下載STM32的3.5版庫，將inc 和scr文件夾放入fwlib中。將startup_stm32f10x_hd.s放入asm文件夾中。將庫文件放入cmsis中。
STEP3.

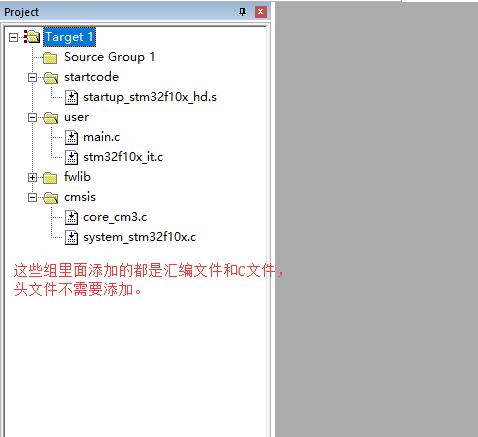

在keil中分別新建 【startcode】【user】【fwlib】【cmsis】四個組，再按照下圖所示將C文件加入組中。這里要注意的是組里面添加的都是匯編文件和C文件，頭文件不需要添加。
STEP4.
為了更好的理清各項文件，我們再設置一下各項輸出文件的保存路徑

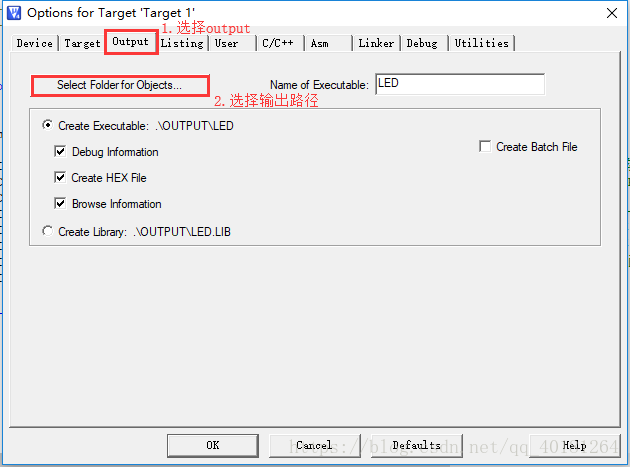

1.設置編譯后輸出文件的保存路徑
2.設置鏈接輸出文件
STEP5.
此時我們若直接編譯C文件將會出現很多錯誤，其原因是 編譯器在編譯時搜索的默認庫一STM32官方驅動的頭文件，與inc的差不多，編譯至我們的新版本庫時存在不兼容，故我們需要屏蔽掉編譯器默認庫的搜索路徑。

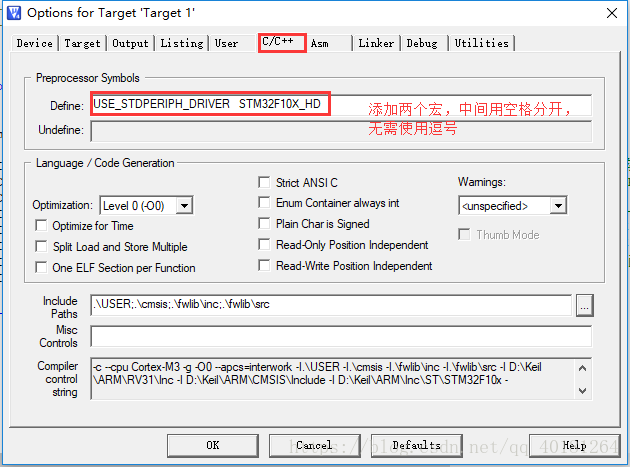

添加USE_STDPERIPH_DRIVER:為了使用ST官方庫
添加STM32F10X_HD:可以使用庫文件里面為大容量定義的寄存器
（補充：芯片是小或中容量的時候宏要換成STM32F10X_LD或STMF10X_MD）
完成！
二.編寫程序
程序要求---三個LED燈依次亮后熄滅
完整程序如下
#include "stm32f10x.h"
#define DELAY_TIME 0x3FFFFF
void Delay(__IO uint32_t nCount)
{
for(; nCount != 0; nCount--) ;
}
int main(void)
{
GPIO_InitTypeDef GPIO_InitStructure; /*定義一個GPIO_InitTypeDef類型的結構體*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); /*開啟GPIO的外設時鐘*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_6|GPIO_Pin_5; /*選擇一控制的GPIO引腳*/
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; /*設置引腳模式為通用推挽輸出*/
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; /*設置引腳速率為50MHz*/
GPIO_Init(GPIOB,&GPIO_InitStructure); /*調用庫函數，初始化GPIOC*/
GPIO_Init(GPIOD, &GPIO_InitStructure);
while(1) /*延時裝置*/
{
GPIO_SetBits(GPIOB, GPIO_Pin_5);
GPIO_ResetBits(GPIOD, GPIO_Pin_6);
GPIO_ResetBits(GPIOD, GPIO_Pin_3);
Delay(DELAY_TIME);
GPIO_SetBits(GPIOD, GPIO_Pin_6);
GPIO_ResetBits(GPIOB, GPIO_Pin_5);
GPIO_ResetBits(GPIOD, GPIO_Pin_3);
Delay(DELAY_TIME);
GPIO_SetBits(GPIOD, GPIO_Pin_3);
GPIO_ResetBits(GPIOB, GPIO_Pin_5);
GPIO_ResetBits(GPIOD, GPIO_Pin_6);
Delay(DELAY_TIME);
}
}
三.實操過程中出現的問題：
1.三個LED燈分別來自于兩個不同的組，在編程過程中時常只記得編寫一個組，導致只有一個LED燈保存常量狀態。
解決方法：仔細檢查程序，分析出現問題的原因。
