運行環境
Windows10
STM32CubeMX___Version 5.0.0
Keil5(MDK5)___Version 5.15
簡介
本例程主要講解如何對芯片內的Flash進行讀寫，用芯片內部Flash可以對一些需要斷電保存的數據進行保存，無需加外部得存儲芯片，本例程采用的是STM32F103ZET6，512K大小的Flash。
STM32CubeMx基本配置
基礎配置過程請參考 STM32CubeMx(Keil5)開發之路—配置第一個項目
printf重定向例程請參考 STM32CubeMx(Keil5)開發之路——3發送USART數據和printf重定向
代碼修改

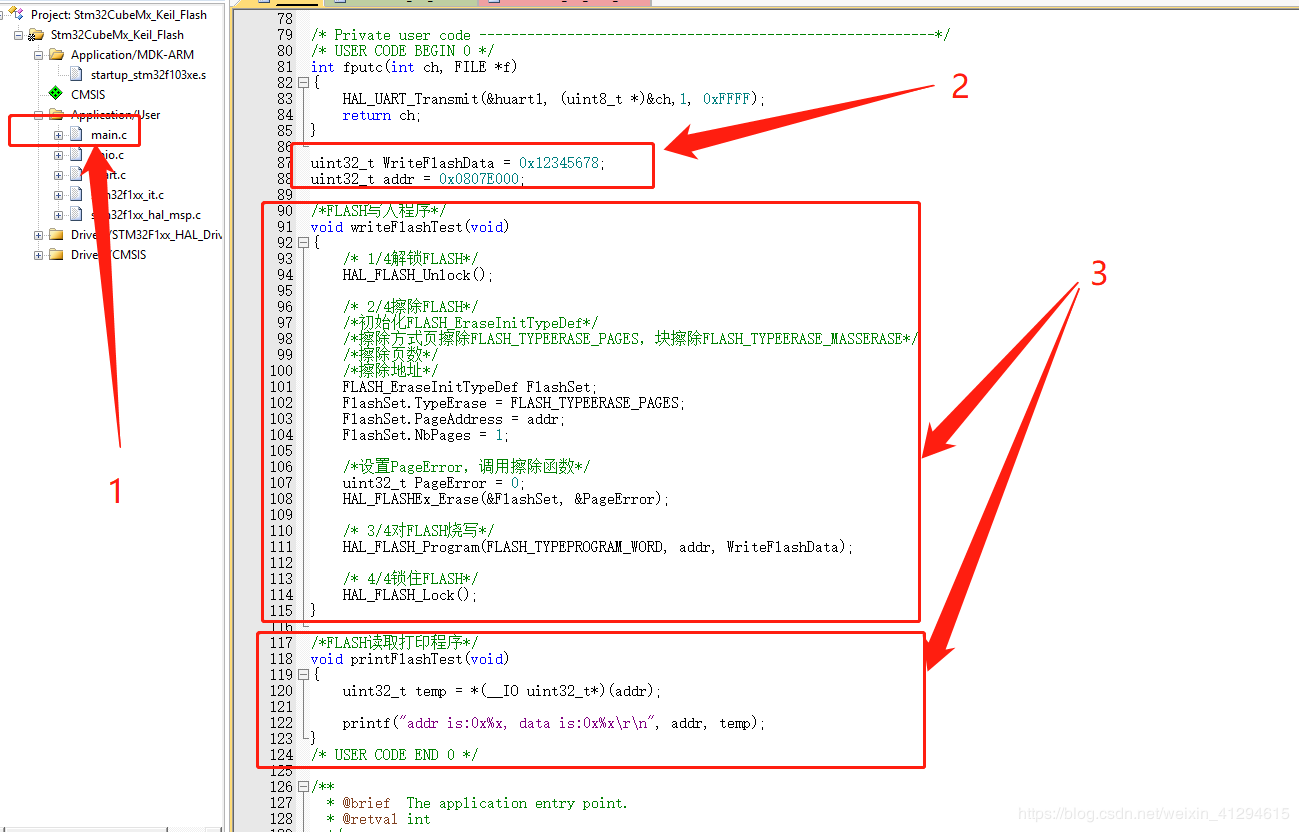

1——選擇main.c文件
2——添加全局變量在全局變量區
3——在USER CODE中添加如下代碼，Flash寫入函數和Flash讀出函數
講解：本例程是512K大小的Flash，使用的是最后一個扇區的第一頁（每個扇區有四頁）
如果使用Flash大小為256K的芯片addr請設為0x0803E000
如果使用Flash大小為128K的芯片addr請設為0x0801F000
如果使用Flash大小為64K的芯片addr請設為0x08007000
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int fputc(int ch, FILE *f)
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch,1, 0xFFFF);
return ch;
}
uint32_t WriteFlashData = 0x12345678;
uint32_t addr = 0x0807E000;
/*FLASH寫入程序*/
void writeFlashTest(void)
{
/* 1/4解鎖FLASH*/
HAL_FLASH_Unlock();
/* 2/4擦除FLASH*/
/*初始化FLASH_EraseInitTypeDef*/
/*擦除方式頁擦除FLASH_TYPEERASE_PAGES，塊擦除FLASH_TYPEERASE_MASSERASE*/
/*擦除頁數*/
/*擦除地址*/
FLASH_EraseInitTypeDef FlashSet;
FlashSet.TypeErase = FLASH_TYPEERASE_PAGES;
FlashSet.PageAddress = addr;
FlashSet.NbPages = 1;
/*設置PageError，調用擦除函數*/
uint32_t PageError = 0;
HAL_FLASHEx_Erase(&FlashSet, &PageError);
/* 3/4對FLASH燒寫*/
HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr, WriteFlashData);
/* 4/4鎖住FLASH*/
HAL_FLASH_Lock();
}
/*FLASH讀取打印程序*/
void printFlashTest(void)
{
uint32_t temp = *(__IO uint32_t*)(addr);
printf("addr is:0x%x, data is:0x%xrn", addr, temp);
}
/* USER CODE END 0 */
接著在USER CODE BEGIN WHILE中接著添加如下代碼，進行讀寫測試測試
/* Infinite loop */
/* USER CODE BEGIN WHILE */
/*Flash TEST*/
WriteFlashData = 0x12345678;
writeFlashTest();
printFlashTest();
WriteFlashData = 0x87654321;
writeFlashTest();
printFlashTest();
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

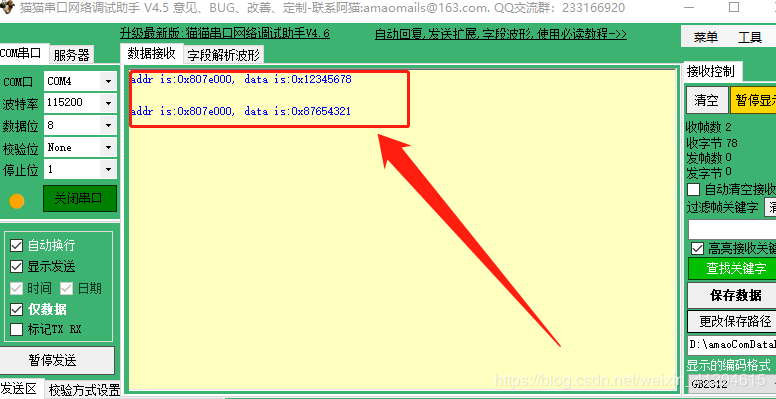

燒錄代碼后打開出口調試助手，正確的話會看到如下輸出
