1. 開發環境
開發平臺：官方開發板STM32F030R8-Nucleo
開發軟件：Keil uVision5.24
開發庫：STM32Cube_FW_F0_V1.9.0
2. 實驗現象

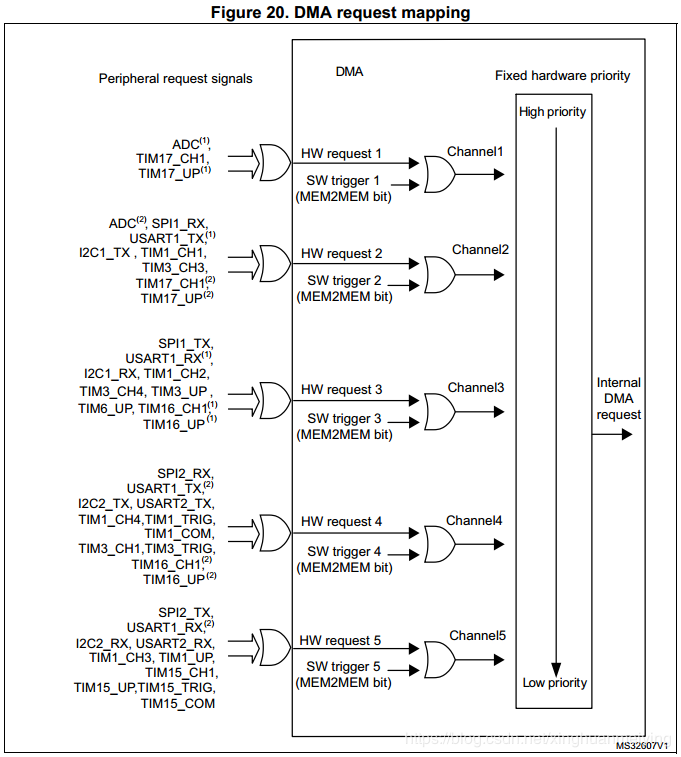

根據官方例程，將UART1的DMA傳輸配置更改為UART2，但是使用UART2時，DMA的中斷都進入不了，一開始以為是時鐘未開啟導致的，后來仔細對比后并無異常。于是查看了STM32F030的參考手冊，DMA這一章，發現DMA的通道固定映射到相應的外設上，而不能隨意配置。
我這里使用的是UART2，從上面的 mapping 圖中可以看出UART2_TX只能使用 Channel4，UART2_RX只能使用 Channel5。所以我們在使用DMA通道時，一定要先查閱相應單片機DMA通道分配圖，然后再選擇配置相應的通道。
現在ST主推HAL庫，使用該庫時能夠使用CubeMX生成引腳配置的代碼，使用CubeMX配置引腳時，能夠有效的避免不熟悉芯片導致配置出錯的問題。
