STM32系列的mcu，這兒以cortex-M4為例，我們在線調試時，一般會設置程序燒寫起始地址和大小。這個大小一般是0x08000000,也就是內部flash的映射地址。不過有些產品是從0x08020000開始的，這是為什么呢？是因為在0x08000000-0x08020000這段空間放的是引導程序，也就是引導程序是從0x08000000開始存放，一般而言，引導程序最終也是要跳轉到主app執行的，對于我們這兒而言，就是引導程序會跳轉到0x08020000繼續執行，而主工程代碼是從0x08020000開始存放的，所以就這樣串聯起來了。

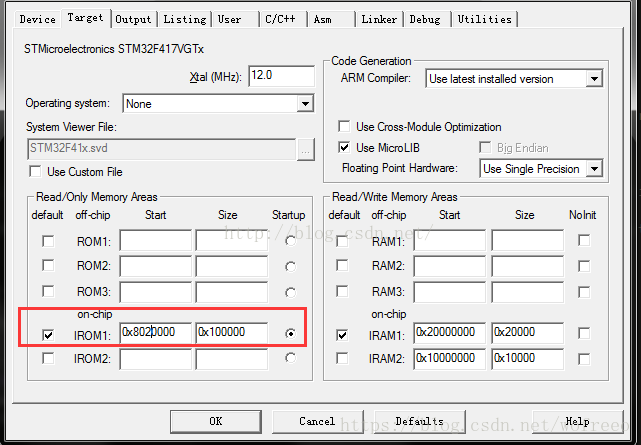

這兒可以看到我們設置的程序燒寫的地址和大小，這個的設置是要和use memory layout from target dialog 選項配合使用的， 也就是要勾選：use memory layout from target dialog

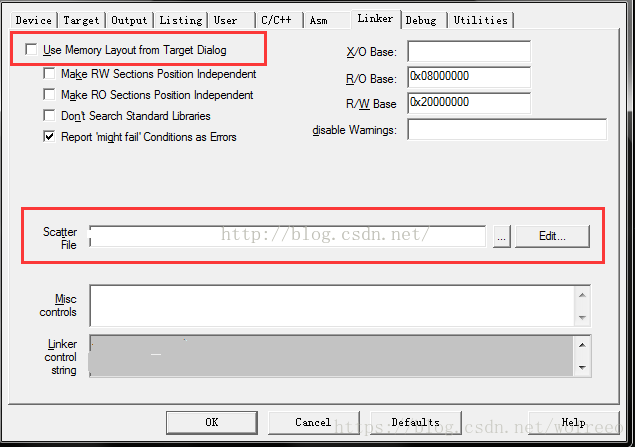

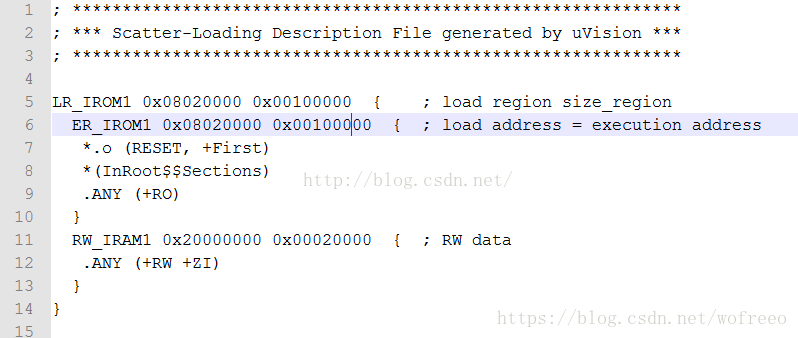

不勾選這個選項的話，則是要加載外部對應的sct文件 如果這兒沒有選擇use memory layout from target dialog 這個選項，則對應的sct文件則要寫明地址，如下：
在這兒里面指定的0x08020000和0x00100000,效果也是一樣的。 如果你沒有勾選這個選項，而又沒有指定的sct文件，則編譯會報錯 ..Intermediatetprj.axf: error: L6031U: Could not open scatter description file .tprj.sct: No such file or directory 這時候要么不加載外部文件，在target處寫好地址，要么在對應的sct文件里寫明地址。
