打地鼠的邏輯

??打地鼠的邏輯很簡單：我點亮某個LED，然后開始計時。如果在規定的時間內按下了LED對應的按鍵，那么加分，點亮下一個LED。按錯按鍵，或者規定時間內沒有按下，則減命，點亮下一個LED。

??那么如何點亮某個LED？如何檢測按鍵是否按下呢？

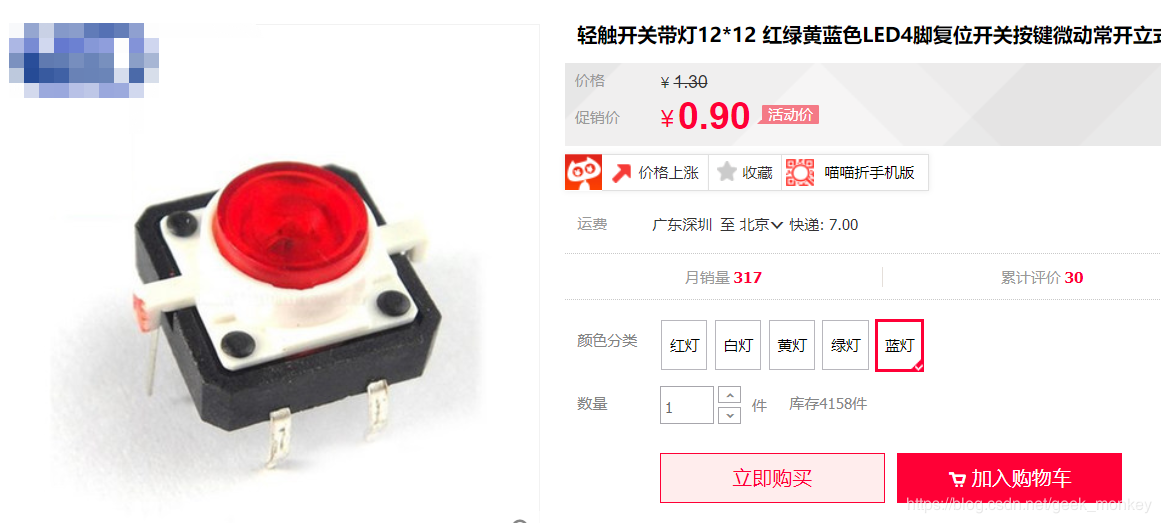

??我選擇了一款帶LED的按鍵。大小是12mm乘12mm，用手指按大小正好，手感也不錯，就是有一點，真貴。

??淘寶就1塊錢了，我找的中發配單就更貴了。并且其實吧，，，，，燈和按鍵完全是分開的！兩個器件，湊到一塊了而已。

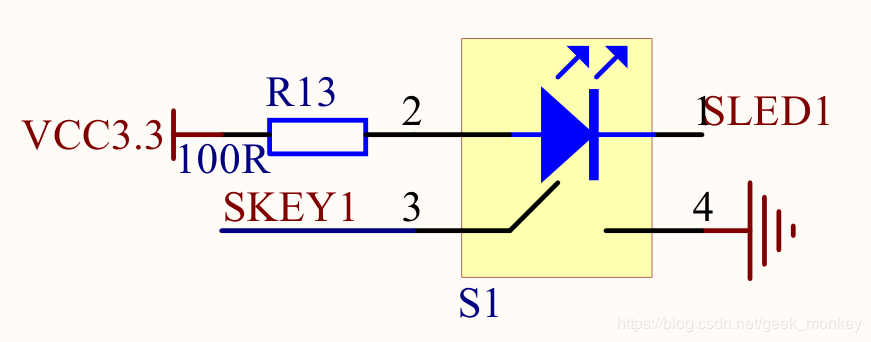

??我把按鍵做成了一個集成庫的封裝。原理圖就是這個樣子：

??SLED接到單片機的引腳上，只要單片機引腳給低電平，就能點亮LED。不同顏色的燈限流電阻值大小不一樣，根據亮度稍微試一下就行。

??SKEY也接到了單片機上，由于STM32可以設置為內部上拉輸入，所以不需要外接上拉電阻。按鍵按下去以后，SKEY接到GND上。也就是沒按下按鍵的時候，SKEY是高電平，按下按鍵以后，SKEY是低電平。

供電設計

??電腦的USB口就是5V供電，所以生活中很容易得到5V的電源，我用microUSB來供電。就是以前的安卓充電頭，不是快充那種。

??除此之外，預留了插針P3，也可以改造為電池供電，4.5V，6V都可以工作。供電芯片是LDO，電源的質量比較有保障。

??為了方便調試，也可以用Jlink OB供電和下載程序。板子預留了SWD下載方式，相對于JLink V8，OB便宜多了。并且的Jlink OB還送了一根microUSB線。

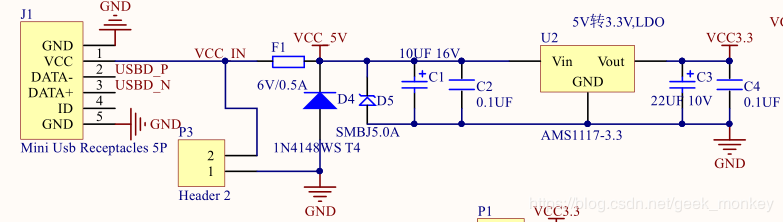

??為了避免馬大哈接錯電源正負極，燒壞板子，電源部分用F1和D4的配合做了防反接設計。如果VCC_IN和GND接反了，那么D4導通，大電流通過保險絲，保險絲瞬間斷開，保護電路。保險絲同志是不是因此犧牲了？并不，我們用的是自恢復保險絲，在通過高電流時并不是燒壞，而是變為“高阻態”，等故障排除以后，重新變為“低阻態”。在接線正常的情況下，D4反向截止，相當于斷路。

??D5是個TVS管，用于防靜電，它有個特點，在它感受到兩側收到反向瞬態高能量沖擊時，可以很塊變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。 簡單來說，就是它兩端的電壓不能超過這個預設值。而人體帶的靜電通常超過幾百伏特，擊穿小小的掌機輕而易舉，所以，要加防護。再加上我這霹靂貝貝的體質，曾經玩無人機的時候，第一次觸摸無人機就把主控芯片擊穿了，累積擊穿的器件估計超過1000塊了，所以來個大只的TVS管，SMB封裝，妥妥的。

屏幕顯示設計

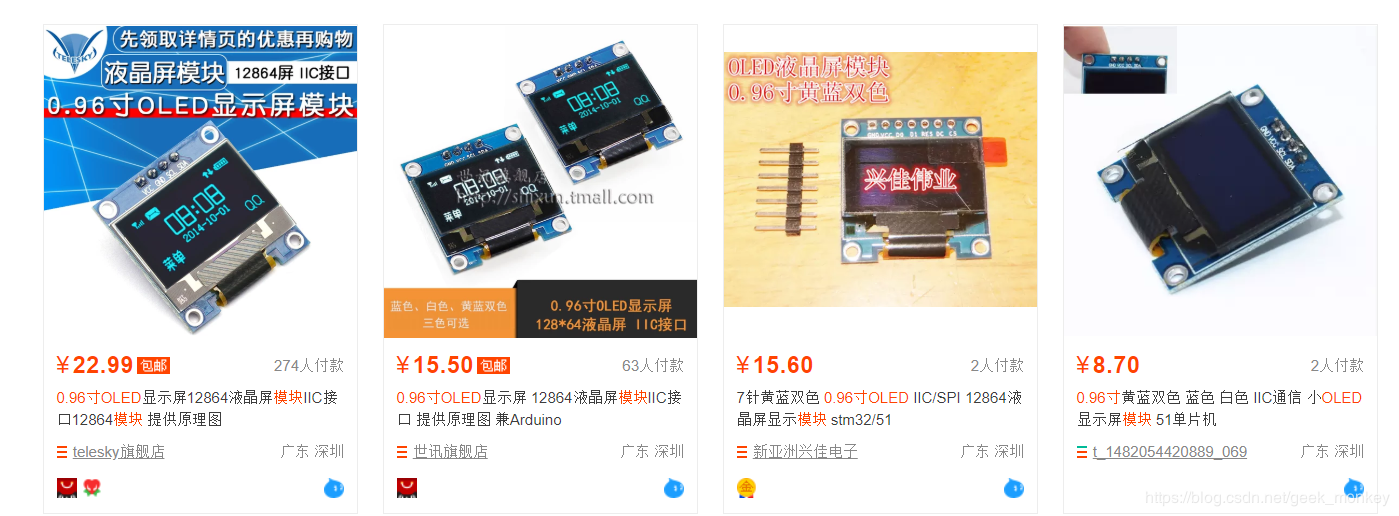

??考慮到顯示分數的需求，選用了一款0.96寸的OLED屏幕。這個屏幕應用很廣泛，某寶上有很多，買來模塊，通過杜邦線連接就能用。

??而我把OLED畫到PCB上了，因為對于我來說，可能畫個PCB比接線還省事。實際上在企業里，幾乎沒有人用開發板，也沒人用杜邦線跳來跳去接線。

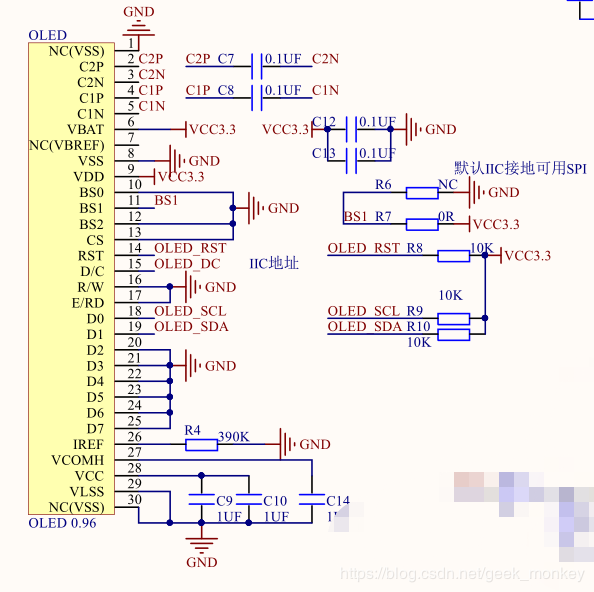

??至于具體的電路設計——太多了，我去網上找了幾個方案，綜合了一下，把IIC與SPI兩種接口都保留了，圖紙如下。

??不過，，，后來發現屏幕可能太小了，0.96寸打個俄羅斯方塊都有點費勁。以后要是升級的話，可以考慮1.44寸，還能全彩。話說，屏幕哪有夠用的時候，做手機的那幫人想做個全面屏，劉海屏，水滴屏，都快瘋了。

蜂鳴器的設計

??用過蜂鳴器的同學可能都會有一個疑問，到底選用有源蜂鳴器，還是無源蜂鳴器？

??這里的源指的不是電源，而是震蕩源。有源蜂鳴器內部有震蕩源，通電就會叫，控制起來很簡單，也貴一些。無源蜂鳴器沒有內部震蕩源，便宜一些，不能通電就叫。

??那么無源蜂鳴器怎么工作？寫程序來控制引腳的電平變化周期，看似用起來復雜一點，其實能玩的花樣就多得多了，頻率可控，也就是音調可控，音調可控，那就唱歌唄。聽說，只要采集人聲，分析人聲的頻率，然后以極快的速度發送給蜂鳴器，蜂鳴器就可以模擬人聲了。潛力無限啊。我們當然要選無源的蜂鳴器了。

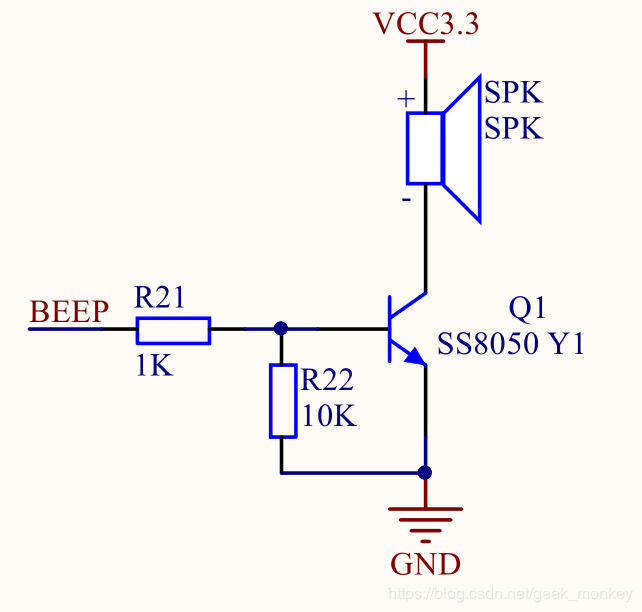

??以后讓代碼來播放背景音樂。也可以把掌機作為點唱機，按下某個按鍵，就播放某個音樂。雖然是簡陋的電子音，但是，可以展現工科生的浪漫?。?p>??蜂鳴器算是大功率器件了，引腳不能直接驅動，要借助三極管。R22是個下拉電阻，可以讓蜂鳴器在默認狀態下不要發出聲音。BEEP輸出高電平時，三極管導通，蜂鳴器發出聲音。但是由于是無源蜂鳴器，只能響一聲；需要BEEP輸出低電平，然后再輸出高電平，才可以繼續發出聲響。

??其實無源蜂鳴器沒有正負極，引腳的狀態不用太在意。

??說到有源和無源了，晶振也分有源和無源。一般情況下，沒有特殊要求的晶振，用的都是無源的。

??整體電路設計大概就是這樣，基本上就是最小系統板+OLED+帶燈按鍵。
