外部中斷機制

??本章我們?nèi)匀皇峭ㄟ^(guò)按鍵來控制LED，只不過實現方式由輪詢變?yōu)榱送獠恐袛?。為什么需要外部中斷？為了給CPU減輕負擔。

??舉個例子

??比如你今天有個快遞，快遞一般放在前臺或是門衛。你有兩種方法，1、不停問前臺，你的快遞到了沒有；2、等快遞到了，讓前臺告訴你。

??前者就是輪詢，后者就是外部中斷。

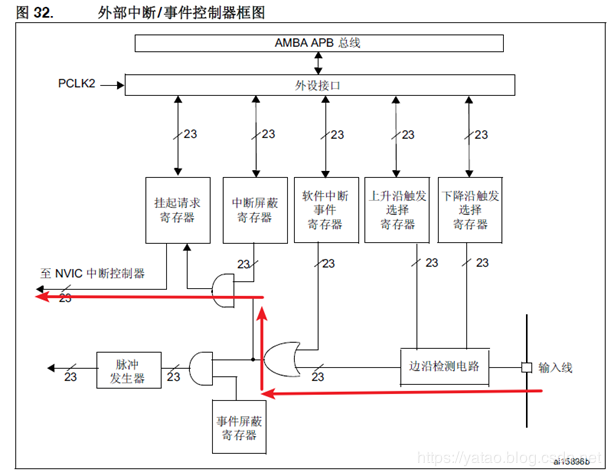

??外部中斷是由引腳檢測到的中斷。中斷可以由上升沿、下降沿或雙邊沿觸發。換句話說，中斷不是由CPU去“詢問”，而是由中斷控制器“通知”的。

??ARM的體系架構決定了處理器是執行完當前指令后再去檢查是否有中斷發生。

??硬件：中斷源->中斷控制器篩選->CPU核保存當前工作狀態，跳到對應異常向量表

??軟件：根據中斷號，執行對應中斷服務程序，執行完畢恢復各類寄存器值，并返回。

??中斷向量表，基本上所有的外設，都有中斷。所以中斷很重要

??屬于外部中斷的線共有16條，引腳數量多于16，所以引腳要共用外部中斷線。

??中斷允許嵌套，不同的中斷有不同的優先級，高優先級的中斷可以打斷低優先級的中斷。

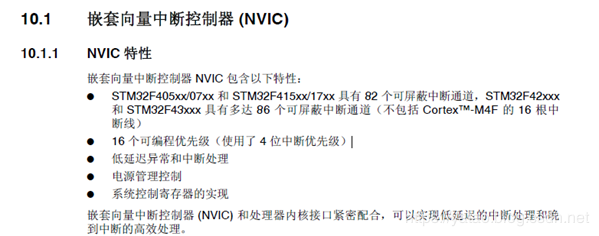

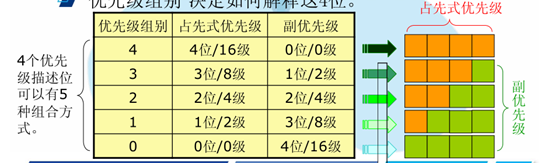

??從理論上來講，STM32F4有16級中斷優先級。習慣上，以前的工程師會把優先級分為搶占優先級和子優先級，兩者共用一個4位的寄存器。同搶斷優先級的互不打斷。同搶占優先級且同時發生的中斷，才看子優先級。可以看出子優先級功能過于雞肋，我并不習慣使用子優先級，所以設置搶占優先級有16位。

使用CubeMX配置外部中斷

配置引腳

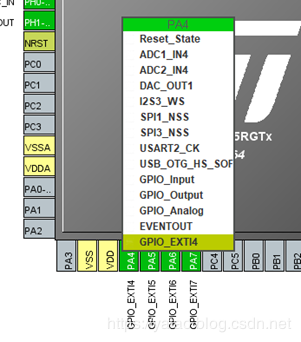

??我們?nèi)耘渲冒存I為外部中斷輸入源，所以把引腳PA4-PA7配置為外部中斷。然后設置為上拉輸入，下降沿觸發。

配置中斷優先級

??在NVIC中使能外部中斷，并分配優先級。

查看生成的代碼

static void MX_GPIO_Init(void)

{

  /*Configure GPIO pins : PA4 PA5 PA6 PA7 */

  GPIO_InitStruct.Pin = GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;

  GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;

  GPIO_InitStruct.Pull = GPIO_PULLUP;

  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /* EXTI interrupt init*/

  HAL_NVIC_SetPriority(EXTI4_IRQn, 14, 0);

  HAL_NVIC_EnableIRQ(EXTI4_IRQn);

  HAL_NVIC_SetPriority(EXTI9_5_IRQn, 15, 0);

  HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);

}

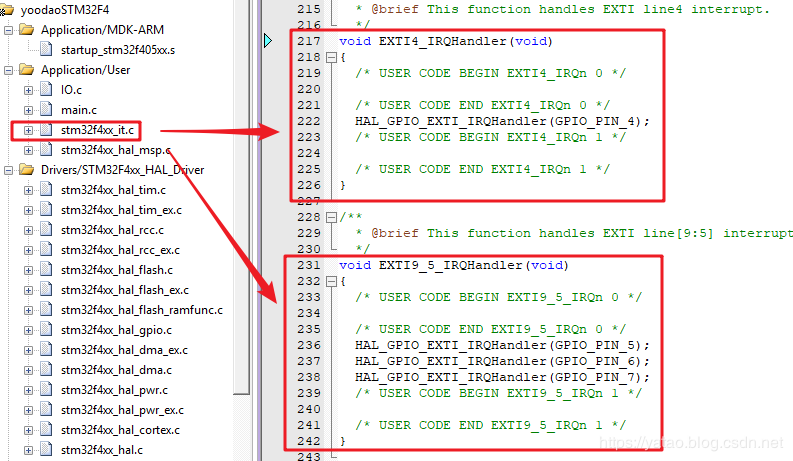

??另外，也配置了中斷處理函數。

??EXTI4_IRQHandler函數是誰調用的？匯編程序，或者說是硬件調用的，硬件決定CPU每執行完一條指令，都會查詢是否產生中斷。發生中斷的時候，會產生一條跳轉指令，跳去別的地方執行函數。一條指令顯然是沒辦法處理完中斷的，所以這一條指令只能實現跳轉功能，跳轉到其它函數。EXTI4_IRQHandler函數沒有聲明，也不需要C調用，匯編為它分配了空間，至于誰賦予了HAL_GPIO_EXTI_IRQHandler參數，就是另外一個問題了。

外部中斷處理機制分析

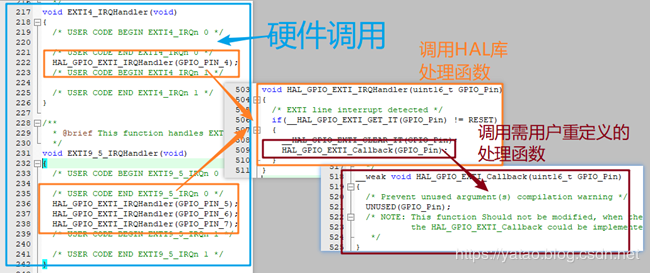

??可以看出，這幾個外部中斷都使用了同一個處理函數，HAL_GPIO_EXTI_IRQHandler，通過傳入不同的參數，來區分是哪一條中斷線觸發的中斷。不同的外部中斷都調用了同一個HAL庫的處理函數：HAL_GPIO_EXTI_IRQHandler。

??而在HAL_GPIO_EXTI_IRQHandler的處理函數中，又調用了一個名為HAL_GPIO_EXTI_Callback的回調函數。此回調函數是用戶編寫業務邏輯的函數。

??在計算機程序設計中，回調函數，或簡稱回調（Callback 即call then back

被主函數調用運算后會返回主函數），是指通過函數參數傳遞到其它代碼的，某一塊可執行代碼的引用。這一設計允許了底層代碼調用在高層定義的子程序。

??我們注意到，在用戶重定義的處理函數名稱之前，有__Weak標記，這是為什么？在HAL庫中采用了一種弱函數機制，在HAL_GPIO_EXTI_Callback函數前有個__weak標記，表明這是個弱函數。弱函數可以被用戶定義的同名函數覆蓋，也就是說，如果用戶定義了一個函數名為HAL_GPIO_EXTI_Callback，系統就不再編譯有weak標記的函數，所以，被weak標記的，都是備胎。__weak在回調函數的時候經常用到。這樣的好處是，系統默認定義了一個空的回調函數，保證編譯器不會報錯。同時，如果用戶自己要定義用戶回調函數，那么只需要重新定義即可，不需要考慮函數重復定義的問題

外部中斷處理函數

??我把代碼填寫到IO.c中，業務處理邏輯與按鍵掃描一樣，當檢測到按鍵時，LED狀態變化?；卣{(diào)函數中無需處理中斷標志位，是因?yàn)榇隧?xiàng)工作已經由HAL_GPIO_EXTI_IRQHandler完成。主函數的死循環中，不處理任何業務，所以什么都不用填寫，甚至，可以讓芯片進入休眠模式。

//IO.c

/**

  * @brief 外部中斷函數處理

  * @param GPIO_Pin:中斷引腳號

  * @retval None

  */

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

  switch(GPIO_Pin)

  {

    case GPIO_PIN_7: LED1 = !LED1; break;

    case GPIO_PIN_6: LED2 = !LED2; break;

    case GPIO_PIN_5: LED1 = !LED2;break;

    case GPIO_PIN_4: LED2 = !LED1;break;

    default: break;

  }

}

??為什么外部中斷4是獨立的處理函數，而外部中斷5-9要共享一個處理函數？

??可能是歷史原因，之前的STM32單片機資源比較少，所以5-9共享處理函數。
