??STM32的時鐘系統比較復雜，不像51單片機，可能只有一個時鐘。原因：1、外設多，不同的外設有不同的時鐘要求；2、功耗原因，速度越快，功耗越大，抗電磁干擾能力越弱。此處以STM32F405為例，講一點最常用的知識。其它的型號大同小異。

時鐘含義特點

HSE 外部高速時鐘信號一般選擇外接晶振，最常用的時鐘信號。電機驅動板外接12Mhz

HSI 內部高速時鐘信號由單片機內部的16MHzRC振蕩器生成，成本低，但精度低。默認的系統時鐘，但實際使用的場合不多。

PLL 鎖相環由HSE或HSI提供時鐘信號，主要用于生成高速系統時鐘，STM32F405最高168Mhz,103 72Mhz 429 180Mhz

LSE 外部低速時鐘信號外接的32.768Khz晶振，用于驅動RTC時鐘。RTC可以提供時鐘、日歷功能，功耗低精度高。

LSI 內部低速時鐘信號 32Khz左右，功耗低，可在停機、待機狀態下使運行，供看門狗和自動喚醒單元使用

??命名是很有規律的，H高 L低 I內 E外

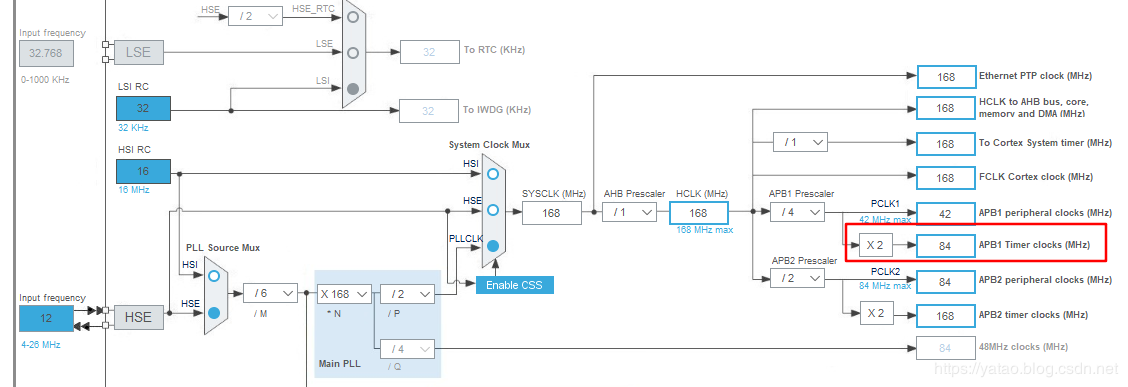

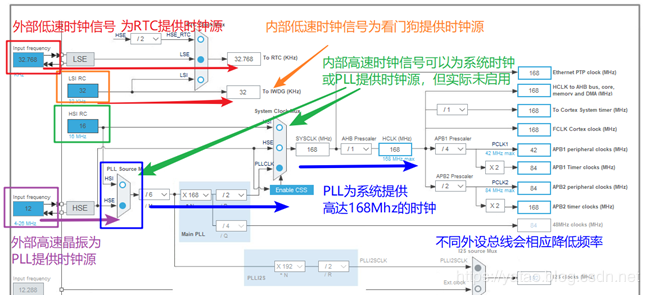

??在使用CubeMX以前，理解并正確配置時鐘系統并不是一件容易的事情。在中文參考手冊6.2節，有關于時鐘系統的說明。也配備了時鐘樹的圖，但不如STM32CubeMX中的圖直觀，除了可以顯示各個分支的含義、速度，還能動態修正設定值。

在這里插入圖片描述

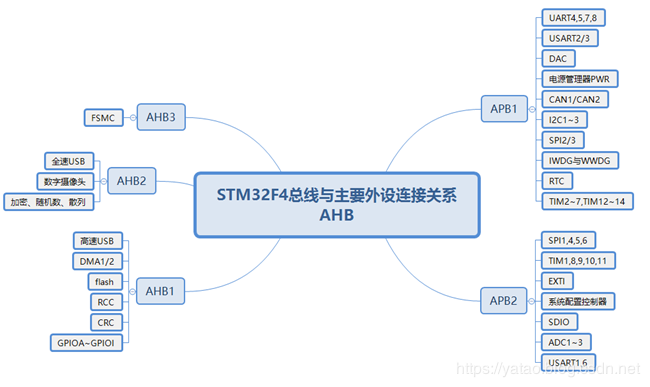

??不同的總線有不同的頻率，不同的外設掛在不同的總線下，外設與總線的對應關系可以查看參考手冊P52或數據手冊P19。為了更適合初學者查閱，我把常用的外設與總線的對應關系總結如下：

在這里插入圖片描述

??比如，我們想知道定時器3的時鐘是多少，可以通過上表查出定時器3屬于APB1。然后再找APB1的時鐘，對于定時器來說是84Mhz，對于其它外設是42Mhz，所以Timer3的時鐘是84Mhz。
在這里插入圖片描述

關鍵字：HAL庫 STM32 時鐘系統引用地址：HAL庫教程7：STM32的時鐘系統
