很多情況下在電子開發的過程中需要用到非線性表，根據廠家提供的表格用MCU測量ADC數值進行轉換得到傳感器的測量值，在此記錄一下目前一個實用的方法，以下以溫度探頭傳感器的非線性表為例：

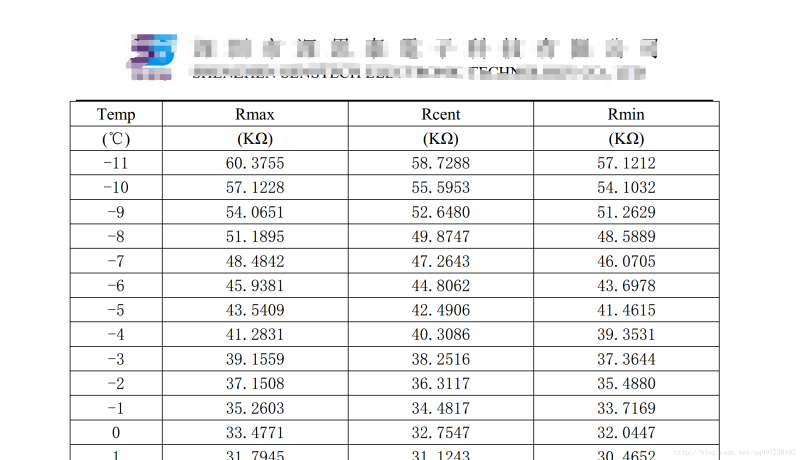

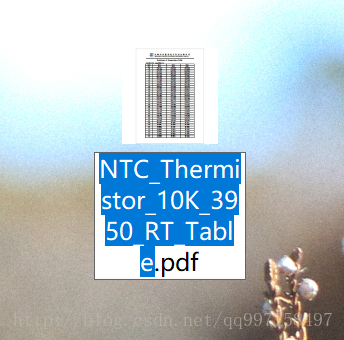

廠家提供的是一個PDF表格，如圖：
很多時候很頭疼怎么把這些有效的數據給取出放在代碼中使用
1、首先度娘搜索PDF在線轉換，提供一個比較好的網址：http://app.xunjiepdf.com/pdf2excel
這里面有PDF轉各種格式，為了更好的得到數據，我用PDF轉EXCEL表格的形式

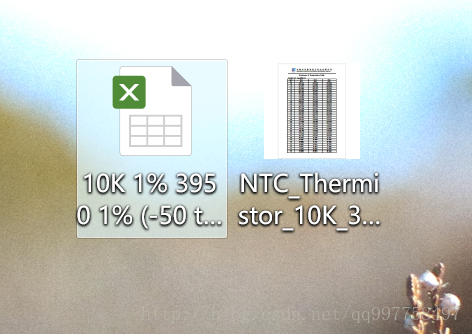

上傳需要轉換的PDF文檔，在線轉換，得到轉換后的EXCEL表格并下載下來如下圖：

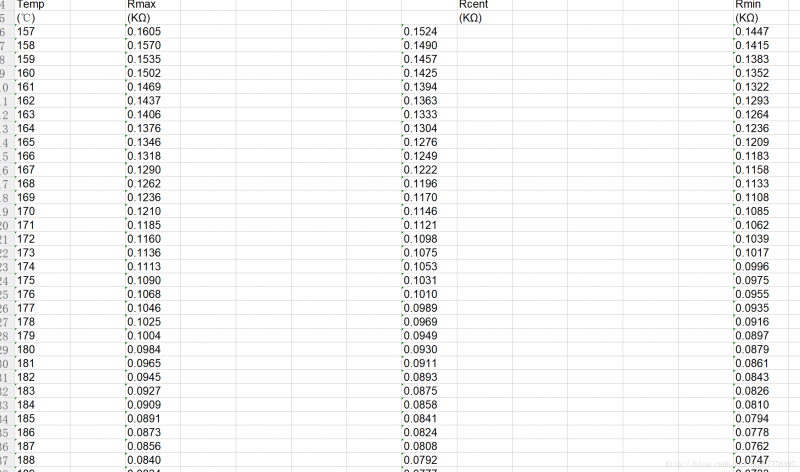

打開表格后每個PDF頁都轉換成了表格形式，文字形式不重要，重要的是數據。如圖所示：
再次我取典型值，（最大值和最小值可以忽略，應個人需求而定）
在表格中典型值后面的一列我把數據擴大100倍，并且把小數點去掉，目的是讓數據成為整形，也同時提高精度。MCU中存儲浮點數消耗的內存空間很大，并且在后期查找數值表的過程中整形的數據查找效率是要高上很多的。（如果不理解可以惡補一下相關知識）。把需要的數據擴大后復制到一個新建的txt中，這樣做的目的是為了去除EXCEL中的格式問題，復制到txt就沒有格式了，如果直接把這些數據在EXCEL中賦值是帶格式賦值的，也就是賦值的不是數據，而是一堆格式。

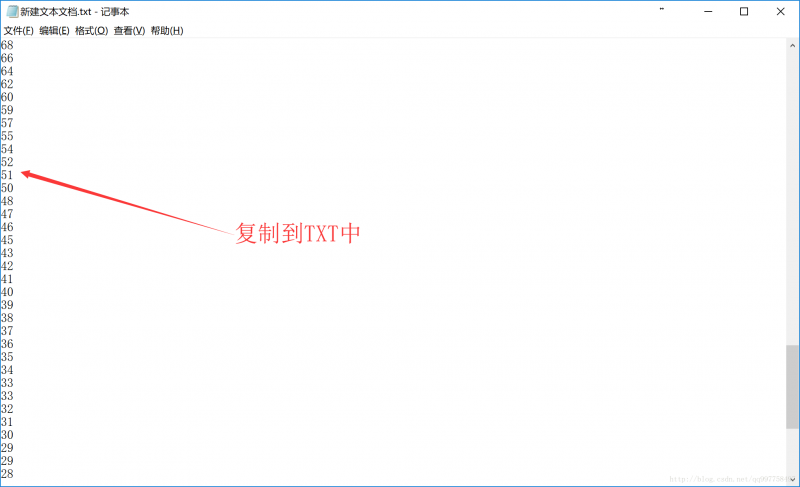

需要數據賦值在txt中后，會發現格式還存在一些問題。
如下圖
需要數據賦值在txt中后，會發現格式還存在一些問題。，這就需要另一個文檔編輯器來輔助一下：Notepad+
這個可以用來編程，當然我更多的使用它是用作查看代碼。

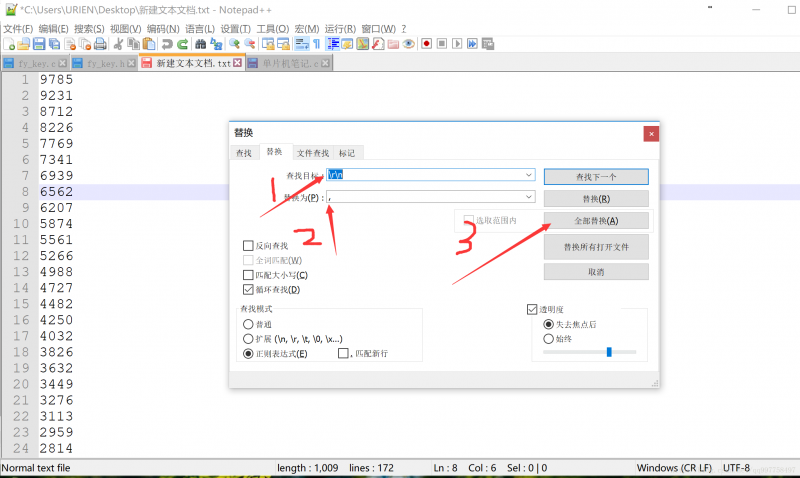

操作的方式是Ctrl+H（替換），根據圖示的參數來替換（也就是把換行符（"\r\n"）替換成","），要注意一點是輸入法一定要是英文輸入法，這樣才不會帶代碼中報錯。

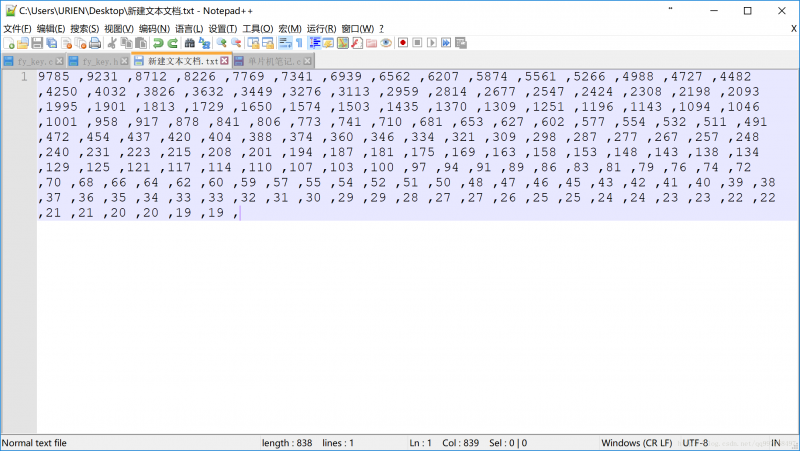

一下是替換之后的數據如圖：
會發現這個全部是一行，（因為我開啟了自動換行所以才呈現出多行）。
這下就可以根據自己的習慣手動鍵入換行了，比如我這里以每行10個數據，完成之后如下圖：
注意最后一個數據后面的","需要去掉！
好了這個數據及格式就弄好了，然后再在代碼里面聲明一個數組用來存儲。如下圖所示：
這里注意兩點：
1、數據類型的問題，根據數據的大小來確定數據類型，這里數據的范圍是0-65535之間，很容易就可以確定是無符號整形（unsigned int）
2、數據存數形式問題，因為這些數據一般是不會做改變的，也就是就使用來讀取的，這樣的話就可以不用存到RAM里面而存到FLASH里面，RAM的空間是很小的，而FLASH還是比較大的。
以上就是完整的過程。
