聲明：本文得出的結論皆來自于《嵌入式linux完全開發手冊》，是在嘗試自己理解其含義之后用自己的語言總結出來的，以便于更好的去理解本節內容。
VA：虛擬地址
WVA：經過轉換后的虛擬地址
PA：物理地址
PID：進程標識號，由CP15的C13取得。
1、 虛擬地址得到轉換后虛擬地址
若VA < 32M,則MVA = VA | (PID << 25),
其他情況VA = MVA。
32M = 2^25，所以PID要左移25位以便得到不重復的物理地址空間。
Tip：那個VA < 32M,至于為什么是32，我覺得可能是程序運行時的代碼空間不會超出后面32M的虛擬地址空間。由于這種取得MVA的方法就是為了簡化防止擁有重疊的虛擬地址的不同進程映射到同一物理地址空間所做的工作，而32M之后的虛擬內存空間存放系統組件以及動態鏈接庫等，可以為不同進程所共享，所以就不需要專門去為每個進程區分32M之后的虛擬地址空間所對應的物理地址空間了。
2、 頁表分類
2.1、一級頁表?xiàng)l目
標識低2位 條目類型 00 無效條目 01 粗頁表?xiàng)l目 10 段條目 11 細頁表?xiàng)l目 2.2、二級頁表?xiàng)l目

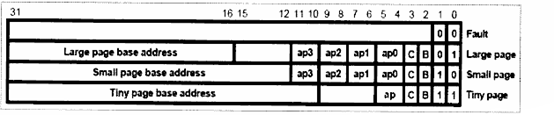

標識低2位 條目類型 00 無效條目 01 大頁條目 10 小頁條目 11 極小頁條目 3、 各頁表之間關系

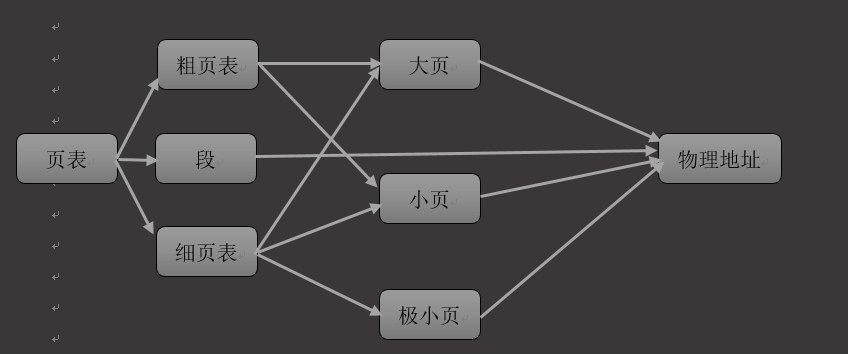

3.1、指向關系
其中可以理解為段、大頁、小頁、極小頁屬于同一級別，因?yàn)橛伤鼈兛梢灾苯拥玫轿锢淼刂贰?nbsp;
粗頁表、細頁表屬于二級頁表，頁表屬于一級頁表。3.2、包含關系
(1)頁表可以包含有4096個段條目(即段描述符)，每個段存放有1M的物理地址空間。(2)頁表可以包含有4096個粗頁表
1.每個粗頁表包含256個條目，每個條目可以索引4K的物理地址
2.一個大頁可以索引64K物理地址，粗頁表每16個條目可以指向同1個大頁
3.一個小頁可以索引4K的物理地址，粗頁表每1個條目可以指向1個小頁
4.一個極小頁可以索引1K的物理地址，粗頁表不可指向極小頁(3)頁表可以包含有4096個細頁表
1.每個細頁表包含1024個條目，每個條目可以索引1K的物理地址
2.一個大頁可以索引64K物理地址，細頁表每64個條目可以指向同1個大頁
3.一個小頁可以索引4K的物理地址，細頁表每4個條目可以指向1個小頁
4.一個極小頁可以索引1K的物理地址，細頁表每1個指向1個極小頁4、索引步驟
(1)段方式

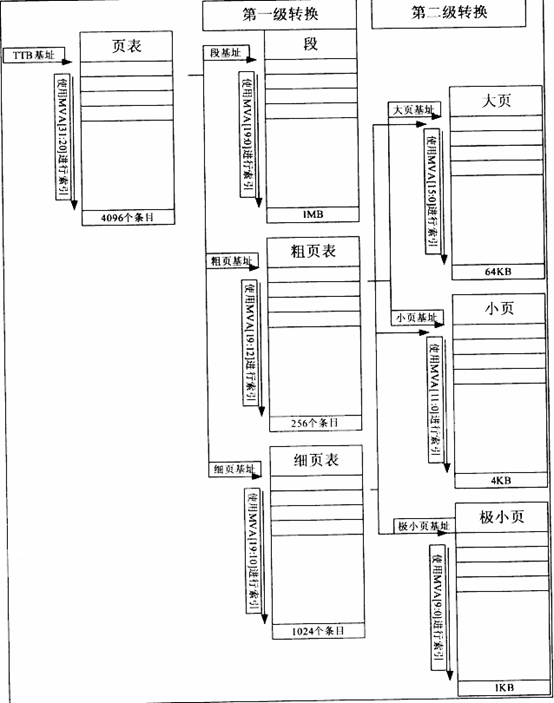

從CP15的C2（頁表基址寄存器）取得一級頁表物理地址（位[31:14]）,由MVA的[31:20]位索引到一級頁表中的對應的段描述符，從段描述符的[31:20]位得到對應段的物理地址，由MVA的[19:0]位在該段中索引要操作的物理地址。(2)粗頁表方式(保存的是大頁)
從CP15的C2（頁表基址寄存器）取得一級頁表物理地址（位[31:14]）,由MVA的[31:20]位索引到一級頁表中的對應的粗頁表描述符，由該粗頁表描述符的[31:10]得到對應粗頁表的物理地址，由MVA的[19:12]位在該粗頁表中索引到一個大頁描述符，從該大頁描述符的[31:16]位得到大頁的物理地址，由MVA的[15:0]位在該大頁中索引到要操作的物理地址。
大頁保存在細頁表中的索引方式雷同(3)粗頁表方式(保存的是小頁)
從CP15的C2（頁表基址寄存器）取得一級頁表物理地址（位[31:14]）,由MVA的[31:20]位索引到一級頁表中的對應的粗頁表描述符，由該粗頁表描述符的[31:10]得到對應粗頁表的物理地址，由MVA的[19:12]位在該粗頁表中索引到一個小頁描述符，取出描述符[31:12]得到小頁表的物理地址，然后由MVA的[11:0]索引到小頁表中存放的物理地址。(4)細頁表(保存的是極小頁表)
從CP15的C2（頁表基址寄存器）取得一級頁表物理地址（位[31:14]）,由MVA的[31:20]位索引到一級頁表中的對應的細頁表描述符，由該細頁表描述符的[31:12]位索引到一個極小頁表的基址，再由MVA的[19:10]索引到該極小頁表中的一個描述符，取出該描述符的[31:10]索引到極小頁的物理地址，再由MVA的[9:0]在該極小頁中索引到要操作的物理地址。綜述:
段索引：
TTB[31:14] MVA[31:20] 得到段描述符
DUB[31:20] MVA[19:0] 得到物理地址粗頁表大頁：
TTB[31:14] MVA[31:20] 得到粗頁表描述符
SOB[31:10] MVA[19:12] 得到大頁表描述符
BIB[31:16] MVA[15:0] 得到物理地址細頁表大頁：
TTB[31:14] MVA[31:20] 得到細頁表描述符
FIB[31:12] MVA[19:12] 得到大頁表描述符
BIB[31:16] MVA[15:0] 得到物理地址粗頁表小頁：
TTB[31:14] MVA[31:20] 得到粗頁表描述符
SOB[31:10] MVA[19:12] 得到小頁表描述符
SMB[31:12] MVA[11:0] 得到物理地址細頁表小頁：
TTB[31:14] MVA[31:20] 得到細頁表描述符
FIB[31:12] MVA[19:12] 得到小頁表描述符
SMB[31:12] MVA[11:0] 得到物理地址細頁表極小頁：
TTB[31:14] MVA[31:20] 得到細頁表描述符
FIB[31:12] MVA[19:10] 得到極小頁描述符
VSB[31:10] MVA[9:0] 得到物理地址Tip：
SOB: coarse base
FIB: fine base
DUB: section base
SMB: small base
VSB: very small base
BIB: big base
