一、前言

本文主要介紹如何基于ESP32的開發板通過microTVM進行一個卷積算子的調優。

二、microTVM

microTVM是TVM 編譯器的擴展，它能夠使TVM應用于微控制器，提供了在設備上運行 TVM RPC 服務以完成自動調優的方法，同時也提供了一套最小化 C 語言的runtime，使得裸機邊緣設備可以獨立完成模型推理。

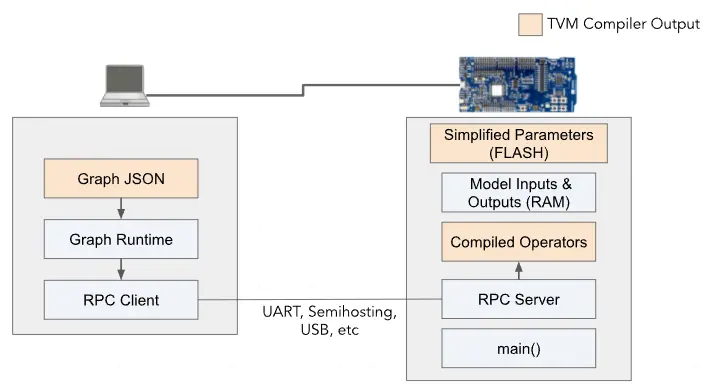

• 基于TVM RPC服務
  需要host端與設備端同時參與，由host端與設備端通過串口或USB等進行連接通信，host端將交叉編譯完的固件程序燒錄到設備端，該固件程序包括了TVM編譯完成的模型設備端代碼，TVM C runtime，設備的初始化操作以及TVM RPC server。而host端負責GrpahExecutor實例的創建，它會通過串口或USB等物理連接發送RPC命令到設備端進行模型推理。




  基于TVM RPC服務

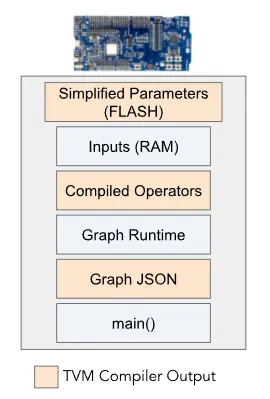

• 獨立運行
  只需要設備端參與，與基于RPC服務的區別是GraphExecutor實例是由設備自己獨立完成。




  獨立運行

三、在ESP32上運行microTVM進行autotune

1、Zephyr安裝與配置

1.1 配置zephyr sdk

Zephyr sdk的release地址在：https://github.com/zephyrproject-rtos/sdk-ng

需要下載最新的0.14.1版本，提供了esp相關的toolchain，如果使用west espressif進行安裝會遇到newlibc的編譯問題。

cd ~/

wget https://github.com/zephyrproject-rtos/sdk-ng/releases/download/v0.14.1/zephyr-sdk-0.14.1_linux-x86_64.tar.gz

tar -xvf zephyr-sdk-0.14.1_linux-x86_64.tar.gz

cd zephyr-sdk-0.14.1

./setup.sh

. environment-setup-x86_64-pokysdk-linux

我們需要的toolchain目錄為 xtensa-espressif_esp32_zephyr-elf

1.2 安裝依賴

這個按照Zephyr官方文檔進行：

sudo apt install --no-install-recommends git cmake

ninja-build gperf ccache dfu-util device-tree-compiler wget

python3-dev python3-pip python3-setuptools python3-tk

python3-wheel xz-utils file make gcc gcc-multilib

g++-multilib libsdl2-dev

pip3 install -- user -U west

echo 'export PATH=~/.local/bin:'$PATH'' >> ~/.bashrc

source ~/.bashrc

zephyr對cmake版本有要求，如果需要升級，可以執行：

wget -O - https://apt.kitware.com/keys/kitware-archive-latest.asc 2>/dev/null | sudo apt-key add -sudo apt-add-repository 'deb https://apt.kitware.com/ubuntu/ focal main'sudo apt update

sudo apt install cmake

1.3 初始化zephyr工程

west init ~/zephyrproject

cd ~/zephyrproject

west update

west zephyr-export

1.4  ESP32 newlibc支持

cd ~/zephyrproject/zephyr

git remote add upstream https://github.com/sylvioalves/zephyr.git

git fetch upstream

git checkout upstream/feature/newlibc_cpp_support

west update

雖然這個feature還沒有入到主分支，但是不加這個支持的話，不出意外應該會遇到的錯誤應該是這樣的：

In file included from ~/zephyrproject/zephyr/lib/posix/pthread_common.c:10:

~/zephyrproject/zephyr/include/posix/time.h:90:15: error: static declaration of 'clock_gettime' follows non-static declaration

__syscall int clock_gettime(clockid_t clock_id, struct timespec *ts);

^~~~~~~~~~~~~

In file included from ~/zephyrproject/zephyr/include/posix/time.h:12,

from ~/zephyrproject/zephyr/lib/posix/pthread_common.c:10:

/home/zgs/.espressif/tools/zephyr/xtensa-esp32-elf/xtensa-esp32-elf/sys-include/time.h:187:5: note: previous declaration of 'clock_gettime' was here

int clock_gettime (clockid_t clock_id, struct timespec *tp);

^~~~~~~~~~~~~

In file included from ~/zephyrproject/zephyr/lib/posix/pthread_common.c:10:

~/zephyrproject/zephyr/include/posix/time.h:94:5: error: conflicting types for 'timer_create'

int timer_create(clockid_t clockId, struct sigevent *evp, timer_t *timerid);

....

make[2]: *** [zephyr/lib/posix/CMakeFiles/lib__posix.dir/build.make:76: zephyr/lib/posix/CMakeFiles/lib__posix.dir/pthread_common.c.obj] Error 1

make[1]: *** [CMakeFiles/Makefile2:2950: zephyr/lib/posix/CMakeFiles/lib__posix.dir/all] Error 2

make[1]: *** Waiting for unfinished jobs....

1.5 導出環境變量

export ZEPHYR_BASE='${HOME}/zephyrproject/zephyr'

export ZEPHYR_TOOLCHAIN_VARIANT='espressif'

export ESPRESSIF_TOOLCHAIN_PATH='${HOME}/zephyr-sdk-0.14.1/xtensa-espressif_esp32_zephyr-elf'

export PATH=$PATH:$ESPRESSIF_TOOLCHAIN_PATH/bin

1.6 修改toolchain名稱

下載的zephyr-sdk 0.14.1中的toolchain名稱跟esp32所使用的默認名稱不一致，需要修改編譯腳本的默認值：

diff --git a/cmake/toolchain/espressif/target.cmake b/cmake/toolchain/espressif/target.cmake

index 5245bf9d08..f677bc9024 100644

--- a/cmake/toolchain/espressif/target.cmake

+++ b/cmake/toolchain/espressif/target.cmake

@@ -8,7 +8,7 @@ set(COMPILER gcc)

 set(LINKER ld)

 set(BINTOOLS gnu)

-set(CROSS_COMPILE_TARGET_xtensa_esp32    xtensa-esp32-elf)

+set(CROSS_COMPILE_TARGET_xtensa_esp32    xtensa-espressif_esp32_zephyr-elf)

 set(CROSS_COMPILE_TARGET_xtensa_esp32s2  xtensa-esp32s2-elf)

 set(CROSS_COMPILE_TARGET_riscv_esp32c3   riscv32-esp-elf)

2、TVM配置

2.1  使能 microTVM 編譯

修改 config.cmake

set(USE_MICRO ON)

重新編譯tvm。

2.2 增加esp32支持

在 ~/github/tvm/apps/microtvm/zephyr/template_project/boards.json 增加：

diff --git a/apps/microtvm/zephyr/template_project/boards.json b/apps/microtvm/zephyr/template_project/boards.json

index aae764a82..19a80397a 100644

--- a/apps/microtvm/zephyr/template_project/boards.json

+++ b/apps/microtvm/zephyr/template_project/boards.json

@@ -95,5 +95,13 @@

         'fpu': true,

         'vid_hex': '0483',

         'pid_hex': '374b'

+    },

+    'esp32': {

+        'board': 'esp32',

+        'model': 'esp32',

+        'is_qemu': false,

+        'fpu': true,

+        'vid_hex': '',

+        'pid_hex': ''

     }

 }

2.3 增加esp32 flash runner串口獲取方式

在~/github/tvm/apps/microtvm/zephyr/template_project/microtvm_api_server.py增加：

diff --git a/apps/microtvm/zephyr/template_project/microtvm_api_server.py b/apps/microtvm/zephyr/template_project/microtvm_api_server.py

index 059e76048..7e7b6e888 100644--- a/apps/microtvm/zephyr/template_project/microtvm_api_server.py+++ b/apps/microtvm/zephyr/template_project/microtvm_api_server.py

@@ -669,6 +669,10 @@ class ZephyrSerialTransport:

     def _find_stm32cubeprogrammer_serial_port(cls, options):

         return generic_find_serial_port()

 +    @classmethod+    def _find_esp32_serial_port(cls, options):+        return generic_find_serial_port()+

     @classmethod

     def _find_serial_port(cls, options):

         flash_runner = _get_flash_runner()@@ -685,6 +689,9 @@ class ZephyrSerialTransport:

         if flash_runner == 'stm32cubeprogrammer':

             return cls._find_stm32cubeprogrammer_serial_port(options)

 +        if flash_runner == 'esp32':+            return cls._find_esp32_serial_port(options)+

         raise RuntimeError(f'Don't know how to deduce serial port for flash runner {flash_runner}')

     def __init__(self, options):

2.4 修改host_driven內存分配及頭文件依賴

主要修改兩個地方：

zephyr從2.6.0開始power/reboot.h改成了sys/reboot.h

縮小tvm_heap分配的內存，否則最終的編譯會出現region `dram0_1_seg' overflowed by xxxxx bytes的錯誤。

diff --git a/apps/microtvm/zephyr/template_project/src/host_driven/main.c b/apps/microtvm/zephyr/template_project/src/host_driven/main.c

index 44d656028..463f7e0d1 100644--- a/apps/microtvm/zephyr/template_project/src/host_driven/main.c+++ b/apps/microtvm/zephyr/template_project/src/host_driven/main.c

@@ -33,7 +33,7 @@ #include

 #include

 #include -#include +#include

 #include

 #include

 #include @@ -42,6 +42,7 @@ #include

 #include

 #include +#include

 #ifdef CONFIG_ARCH_POSIX

 #include 'posix_board_if.h'@@ -130,7 +131,7 @@ tvm_crt_error_t TVMPlatformGenerateRandom(uint8_t* buffer, size_t num_bytes) {

 }

 // Heap for use by TVMPlatformMemoryAllocate.-K_HEAP_DEFINE(tvm_heap, 216 * 1024);+K_HEAP_DEFINE(tvm_heap, 50 * 1024);

 // Called by TVM to allocate memory.

 tvm_crt_error_t TVMPlatformMemoryAllocate(size_t num_bytes, DLDevice dev, void** out_ptr) {

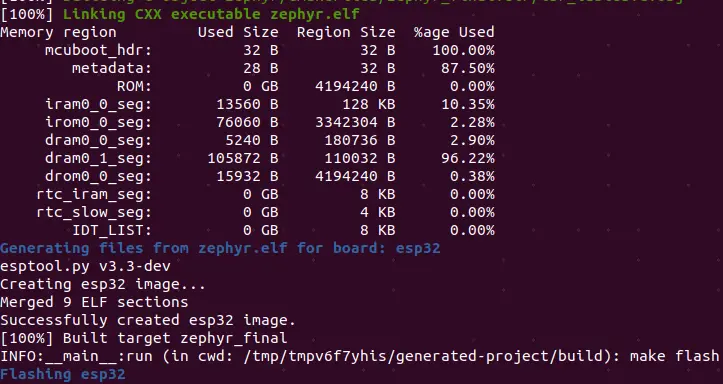

按這樣改完后，編譯最終得到的內存區使用情況如下，可以看到dram0_1_seg的使用率已經到了96.22%：

內存區使用情況

3、算子調優

3.1 按microtvm_autotune的例程編寫應用

import osimport jsonimport numpy as npimport pathlibimport shutilimport tvmfrom tvm.relay.backend import Runtime

BOARD = os.getenv('TVM_MICRO_BOARD', default='esp32')def create_module():

    data_shape = (1, 3, 10, 10)

    weight_shape = (6, 3, 5, 5)

    # 輸入數據

    data = tvm.relay.var('data', tvm.relay.TensorType(data_shape, 'float32'))

    weight = tvm.relay.var('weight', tvm.relay.TensorType(weight_shape, 'float32'))

    # relay卷積算子

    y = tvm.relay.nn.conv2d(

        data,

        weight,

        padding=(2,2),

        kernel_size=(5, 5),

        kernel_layout='OIHW',

        out_dtype='float32',

    )

    # 定義relay Function表達式

    f = tvm.relay.Function([data, weight], y)

    # 用卷積算子表達式構建一個module

    relay_mod = tvm.IRModule.from_expr(f)

    # 表達式類型推理

    relay_mod = tvm.relay.transform.InferType()(relay_mod)

    # weight隨機值

    weight_sample = np.random.rand(

        weight_shape[0], weight_shape[1], weight_shape[2], weight_shape[3]

    ).astype('float32')

    params = {'weight': weight_sample}

    return relay_mod, paramsdef config_target():

    runtime = Runtime('crt', {'system-lib': True})

    boards_file = pathlib.Path(tvm.micro.get_microtvm_template_projects('zephyr')) / 'boards.json'

    with open(boards_file) as fp:

        boards = json.load(fp)

    target = tvm.target.target.micro(boards[BOARD]['model'])

    return runtime, target

relay_mod, params = create_module()runtime, target = config_target()# 配置優化passpass_context = tvm.transform.PassContext(opt_level=3, config={'tir.disable_vectorize': True})with pass_context:

    tasks = tvm.autotvm.task.extract_from_program(relay_mod['main'], {}, target)assert len(tasks) > 0zephyr_base = os.getenv('HOME') + '/zephyrproject/zephyr'module_loader = tvm.micro.AutoTvmModuleLoader(

    template_project_dir=pathlib.Path(tvm.micro.get_microtvm_template_projects('zephyr')),
