ARM體系結構中，系統上電或復位后，處理器將從地址0x0處取第一條指令，因此，上電的時候，地址0x0處必須是非易失性的ROM或FLASH。但是，為了加快中斷響應速度，方便更改中斷向量表，有時需要把中斷向量表復制到RAM中去，然后把RAM重新映射到地址0x0處，這就用到了地址重映射機制。因?yàn)榈刂分赜成涫窃诔绦驁?zhí)行過程中進行的，必須考慮程序執行流程的連續性。

引導加載程序：

一個嵌入式系統的軟件通常可以分為3個部分:引導加載程序, 嵌入式操作系統, 用戶應用程序. 引導加載程序是系統加電后運行的第一段軟件代碼. 簡單地說, 就是在操作系統內核運行之前運行的一段小程序(在嵌入式系統中通常叫做Bootloader). 通過這段小程序, 可以初始化硬件設備、建立內存空間的映射圖, 從而將系統的軟硬件環境配置到一個合適的狀態,以便為最終調用操作系統內核設置適當?shù)沫h(huán)境. 而在嵌入式系統中, 通常并沒有像PC機中BIOS那樣的固件程序(有的嵌入式CPU也會內嵌一段短小的啟動程序), 因此整個系統的加載啟動任務就完全由Bootloader來完成. 由于每個用戶對嵌入式CPU的應用千差萬別, 每個用戶對系統的啟動有不同的要求, 所以Bootloader程序一般都由用戶根據自己的實際要求編寫.

ARM處理器的地址重映射機制可分為三種情況：1、處理器內部有專門的寄存器完成重映射(Remap)，只需將Remap寄存器相應位置“1”，由硬件邏輯來完成地址的重新映射。2、沒有專門的Remap控制寄存器，需要重新改寫用于控制存儲器起始地址的塊(Bank)寄存器，來實現Remap。3、沒有Remap寄存器，而Bank寄存器的起始地址固定，這就需要MMU實現地址重映射。另外，有一些ARM處理器沒有地址重映射機制。

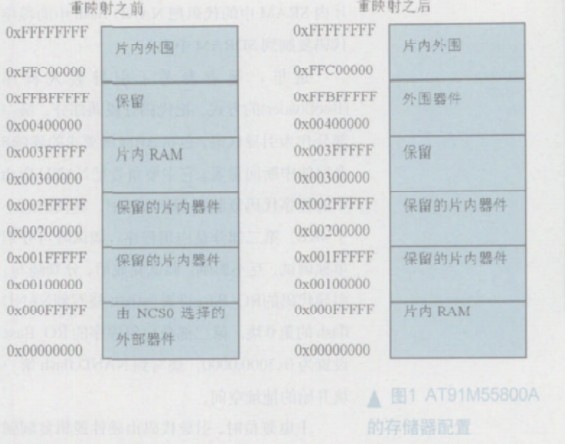

（第一種情況）由于處理器地址重映射機制不同，其具體實現方式也是不同的。AT91M55800A采用一個專用寄存器EBI_RCR(重映射控制寄存器)，通過向EBI_RCR的RCB寄存器的第0位寫“1”實現地址重映射。系統復位瞬間，系統將FLASH地址映射在0x0的位置，而將內部SRAM映射在0x00300000的位置。啟動代碼需將FLASH中的中斷向量拷貝到內部SRAM中，然后，執行重映射命令，把內部SRAM的地址重新映射到0x0的位置，而將FLASH的地址映射到其他位置，如0x01000000(由NCS0片選，配置EBI—CSR0寄存器)的位置。這樣便可以在內部SRAM中0x0開始的位置修改中斷向量。同時，為了保證程序執行流程的連續性，必須調整PC指針，即調整到程序真正被連接的地方(0x01000000)去。這時，程序仍在FLASH中運行。如下所示：

（第二種情況）三星S3C4510B最大可尋址空間為64MB，它把64MB的地址空間分為10個塊，每個塊的起始地址和大小都可以通過寄存器來設置。上電時默認FLASH映射到地址空間為0x0000,0000~0x0200,0000的位置，這樣，程序從FLASH中的啟動代碼開始執行。在啟動代碼中，把SDRAM映射到地址空間的其他位置，如0x0040,0000~(0x0140,0000-1)。接著將FLASH中從0x0開始的程序一一對應地復制到SDRAM中從0x0040,0000開始的地址空間，然后，把SDRAM映射到從0x0開始的地址空間，F(xiàn)LASH映射到其他位置，如從0x0100,0000開始的地址空間，至此，完成了地址重映射。而它的PC指針不需要調整，這時的PC指針已經指向SDRAM中了。

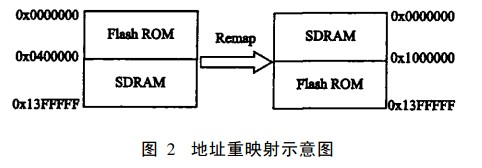

開始啟動時, 存有啟動代碼的FlashROM被映射到0x0000000地址, 系統從此開始運行. 但在實際應用中, 為提高系統的實時性, 加快代碼的執行速度, 系統啟動后程序往往要被搬移到存取速度要比FlashROM快得多的SDRAM中, 以此大幅提高系統的實時性能.又由于S3C4510B芯片中的異常中斷入口地址被固定在0x0000000開始的8個字(每個字包括4個字節)中, 因而系統只能將存儲器進行地址重映射( Remap),把SDRAM映射到0x000000地址處, 把FlashROM的地址映射到系統高端地址.S3C4510B硬件系統有4MB的FlashROM, 使用16位數據總線; 16MB的SDRAM, 使用32位數據總線. 如圖2所示, Remap前系統地址0x0000000~0x03FFFFF 分配給 Flash ROM, 0x0400000 ~0x13FFFFF分配給SDRAM; Remap后0x0000000~0x0FFFFFF分配給SDRAM, 0x1000000~ 0x13FFFFF分配給FlashROM。

Remap后, SDRAM被映射到0x0000000~0x0FFFFFF的地址空間, 而FlashROM則被映射到高于0x0FFFFFF的地址上. 為保證Remap后程序能夠正常運行, 整個過程必須確保FlashROM中的代碼和數據地址不變地被移到SDRAM中.程序編譯時鏈接器ARMLink將自動生成RO段、RW段和ZI段3種段, 同時還將產生這3種段的起始和終止定位信息: Image

RORO

Base、Image

RORO

Limit、Image

RW$$Base、Image$RW$Limit、Image$ZI$Base和ImageRW$$Base、Image$RW$Limit、Image$ZI$Base和Image

ZI

?Limi.t使用這些定位信息,將FlashROM中的代碼和數據搬移到SDRAM中,源程序如下:StartFlashDCD|Image?Limi.t使用這些定位信息,將FlashROM中的代碼和數據搬移到SDRAM中,源程序如下:StartFlashDCD|Image

RO$ $Base|
End_FlashDCD  |Image

RO$$Limit|StartBSSDCD|ImageRO$$Limit|StartBSSDCD|Image

RW

Base|EndBSSDCD|ImageBase|EndBSSDCD|Image

RW

Limit|StartZeroDCD|ImageLimit|StartZeroDCD|Image

ZI

Base|EndZeroDCD|ImageBase|EndZeroDCD|Image

ZI$$Limit|; / /復制FlashROM中的代碼到SDRAM中/ /;

LDRr0, = Start_Flash
LDRr1, = End_Flash
LDRr2, = Start_BSS
LDRr3, = End_BSS
SUBr1, r1, r0
SUBr3, r3, r2
ADDr1, r1, r3
LDRr2, = 0x400000; / /Remap前SDRAM起始地址
COPLDRr3, [ r0], #4
STRr3, [ r2], #4
SUBSr1, r1, #4
BNECOP
LDRr0, = End_Flash
LDRr1, = Start_BSS
LDRr3, = Start_Zero
CMP r0, r1
BEQLOOP1
; / /復制RW段到SDRAM/ /
LOOPCMP r1, r3
LDRCCr2, [ r0], #4
STRCCr2, [ r1], #4
BCCLOOP
; / /復制ZI段并清0/ /
LOOP1LDRr1, =End_Zero
MOVr2, #0
LOOP2CMP r3, r1 ;
STRCCr2, [ r3], #4
BCCLOOP2
在實際應用系統中, 由于FlashROM存儲器相對而言比較小速度慢且價格高, 為了節約成本提高運行速度, 通常將會把應用程序和在存儲器中的數據先壓縮然后再寫入FlashROM中同時將解壓縮程序也寫進去. 當系統上電啟動后, 在搬移程序和數據時解壓程序先將被壓縮過的程序和數據解壓后再搬到SDRAM的適當位置中. 由于壓縮解壓程序比較復雜不在這里討論。

（第三種情況）三星S3C44B0X的地址空間分成8個塊，Bank0~Bank6的起始地址固定，大小可變。Bank7雖起始地址可變，但只是為了保證與Bank6地址連續，因?yàn)锽ank6、Bank7主要用于DRAM。S3C44B0X沒有提供地址重映射機制。三星S3C2410X把1GB的地址空間分為8個塊(Bank0~ Bank7)，它們的起始地址固定，大小可變。S3C2410X沒有進行地址重映射的控制寄存器，只有內存管理單元(MMU)。MMU把物理地址空間映射到虛擬地址空間，通過這種方式可以實現地址重映射。

（第四種情況）Intel公司StrongRAM SA-1110和XscalePXA255微處理器存儲區域分成若干塊，每個塊的起始地址固定。它們都沒有地址重映射機制，但可采用存儲器管理單元來完成地址映像的重映射。
