在 51 單片機的片內數據存儲器 20H 和 21H 單元中，分別存放了數據 9 和 2，編寫程序計算兩者之差以及乘積。
差，存放到 30H 里，并通過發光二極管的點亮個數顯示出來。
乘積，存放到 31H 里, 并通過數碼管顯示出來。
8 只發光二極管連接在 P1 口。
數碼管為共陰極，其段選端 a、b、......g、dp，依次連接在單片機的 P2.0~P2.7；公共端連接于 P3.0 和 P3.1。
要求畫出電路圖，并寫出程序。

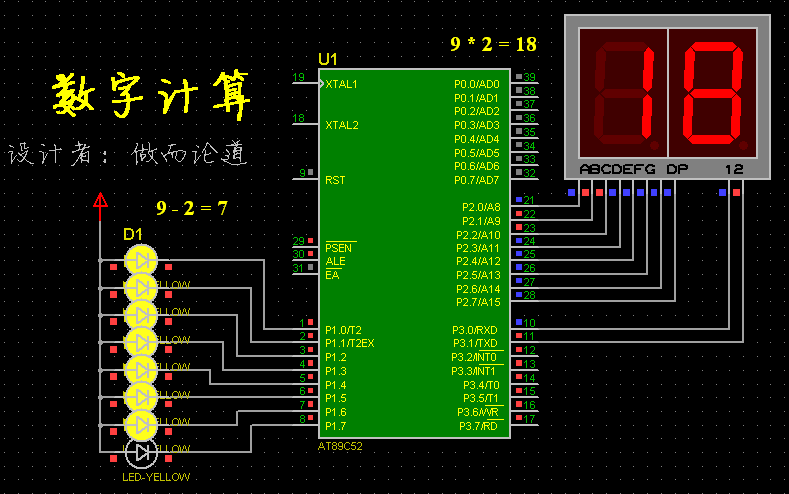

按照要求，畫出了電路圖，圖中的 LED 和數碼管，已經顯示出了 7 和 18：
程序編寫如下：
ORG 0000H
LJMP STA
ORG 0030H
STA:
MOV 20H, #9 ;11
MOV 21H, #2 ;9
;在這里設置數字。要求如下：
;1. 20H 中的數字，必須大于 21H 中的數字，但是不能超過 8。
;2. 20H 中的數字和 21H 中的數字，乘積不能超過 99，因為下面采用了十進制數字的顯示。
;-----------------------
MOV A, 20H
CLR C
SUBB A, 21H
MOV 30H, A ;差
;-----------------------
MOV A, 20H
MOV B, 21H
MUL AB
DA A
MOV 31H, A ;乘積
;-----------------------
MOV A, #255
MOV R2, 30H
L1:
CLR C
RLC A
DJNZ R2, L1
MOV P1, A ;以個數顯示差
;-----------------------
MOV DPTR, #TAB
L2:
MOV A, 31H
MOV B, #10
DIV AB
MOVC A, @A + DPTR
MOV P2, A
CLR P3.0
CALL DELAY
SETB P3.0
MOV A, B
MOVC A, @A + DPTR
MOV P2, A
CLR P3.1
CALL DELAY
SETB P3.1
SJMP L2
;-----------------------
DELAY:
DJNZ R7, $
DJNZ R7, $
RET
TAB: DB 3FH, 06H, 5BH, 4FH ;顯示字符存放表
DB 66H, 6DH, 7DH, 07H
DB 7FH, 6FH, 77H, 7CH
DB 39H, 5EH, 79H, 71H
;-----------------------
END
;=======================================
