1,在start.S中執行373行b lowlevel_init跳轉到/board/samsung/goni/lowlevel.S中,此代碼中初始化一樣硬件。

找到241行，此行執行URAT初始化，如下圖：

但此UART初始化與s5pv210的UART初始化不同，需要自己手動修改。

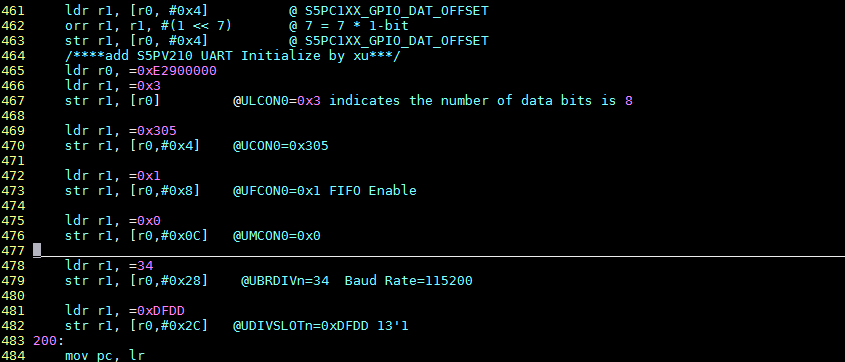

2，在lowlevel.S的463行下添加如UART初始化代碼：

 1 /****add S5PV210 UART Initialize by xu***/

 2     ldr r0,    =0xE2900000

 3     ldr r1,    =0x3

 4     str r1,    [r0]         @ULCON0=0x3 indicates the number of data bits is 8

 5

 6     ldr r1,    =0x305

 7     str r1,    [r0,#0x4]    @UCON0=0x305

 8

 9     ldr r1,    =0x1

10     str r1,    [r0,#0x8]    @UFCON0=0x1 FIFO Enable

11

12     ldr r1,    =0x0

13     str r1,    [r0,#0x0C]   @UMCON0=0x0

14

15     ldr r1,    =34

16     str r1,    [r0,#0x28]    @UBRDIVn=34  Baud Rate=115200

17

18     ldr r1,    =0xDFDD

19     str r1,    [r0,#0x2C]   @UDIVSLOTn=0xDFDD 13'1

3，設置好之后，還要添加測試代碼，看看是否串口能否打印出東西來，下面是測試代碼，緊跟上一步初始化代碼下面.

 /***test uart***/

    ldr r0,    =0xE2900020

    ldr r1,    =0x55

    str r1,    [r0]     @UTXH0='U'

    ldr r1,    =0x41

    str r1,    [r0]     @UTXH0='A'

    ldr r1,    =0x52

    str r1,    [r0]     @UTXH0='R'

    ldr r1,    =0x55

    str r1,    [r0]     @UTXH0='W'

    ldr r1,    =0xa

    str r1,    [r0]     @UTXH0='r'

    ldr r1,    =0xd

    str r1,    [r0]     @UTXH0='n'

4,好，連接好電腦和板子UART0，然后Make一下，生成u-boot,把u-boot.16k重新燒寫到SD卡中。但是在串口終端上看不到任何輸出信息。怎么回事？

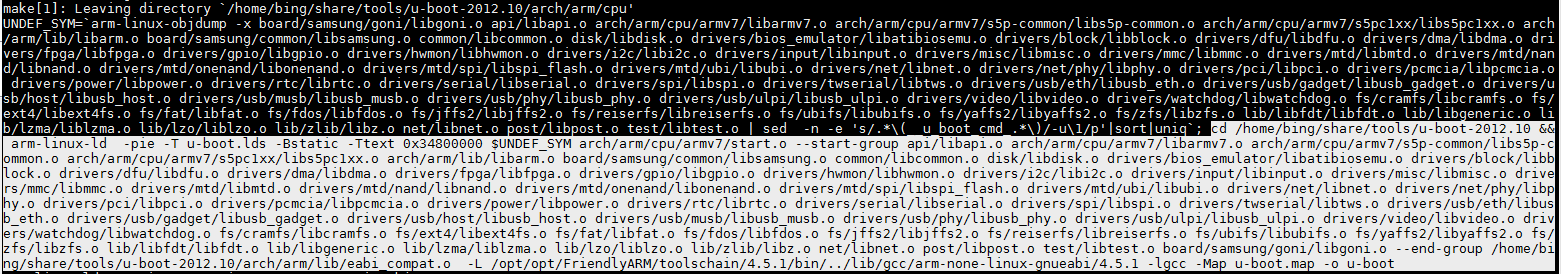

讓我看一下，make時生成的輸出信息，如圖：

lowlevel.S文件在board/samsung/goni/libgoni.o中，此文件在u-boot中最后編譯進來，明顯UART超出16K大小范圍，串口終端看不到任何打印信息。

5，通過上一步知道了問題所在，那么我們可以調整Makefile文件，來調整board/samsung/goni/libgoni.o編譯的先后。

#vim Makefile

屏蔽359行，添加360行.如圖:

6,如此，再次make和燒寫u-boot.16k，打開串口0，可以看到輸出信息。
