使用 PTN5100 的 Type-C 電纜適配器應用

使用 NXP Semiconductors 的 PTN5100 的參考設計

設計簡介

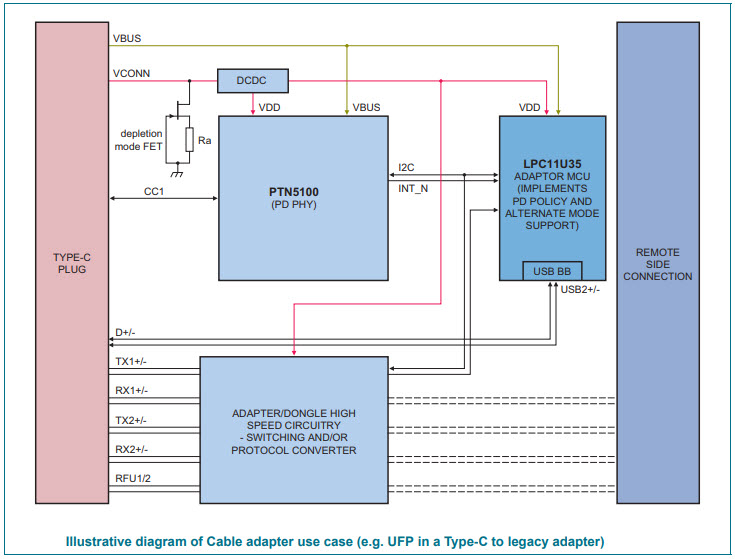

電纜適配器用例說明圖（例如 Type-C 轉傳統適配器中的 UFP）

說明

Illustrative diagram of Cable adapter use case (e.g. UFP in a Type-C to legacy adapter)

主要特色

Interface Standards

USB 3.1

相關文檔

2752824929035755ptn5100

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
PTN5100DABSMP	USB Interface ICs	USB Power Delivery Controller T/R 20-Pin HVQFN EP	點擊下載
PTN5100ABSMP	USB Interface ICs	Full Speed/High Speed USB Type-C power delivery PHY USB 2.0 3.3V T/R 20-Pin HVQFN EP	點擊下載
PTN5100ABS	USB Interface ICs	High Performance USB Interface IC	點擊下載
PTN5100BSMP	USB Interface ICs	Full Speed/High Speed USB Type-C power delivery PHY USB 2.0 3.3V T/R 20-Pin HVQFN EP	點擊下載
PTN5100DBSMP	USB Interface ICs	USB Power Delivery Controller T/R 20-Pin HVQFN EP	點擊下載
