概述

以STM32CUBEMX創建STM32F103工程，同時移植在GD32F303中，同時通過GD32303C_START開發板內進行驗證。

需要樣片的可以加Qun申請：615061293。

硬件準備

這里準備了2塊開發板進行驗證，分別是GD32303C_START開發板。

樣品申請

https://www.wjx.top/vm/wFGhGPF.aspx#

開發板管腳配置

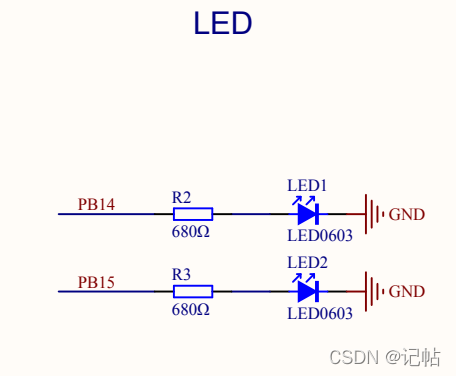

在GD32303C_START中的LED管腳配置如下所示。

不同速率對應的波形

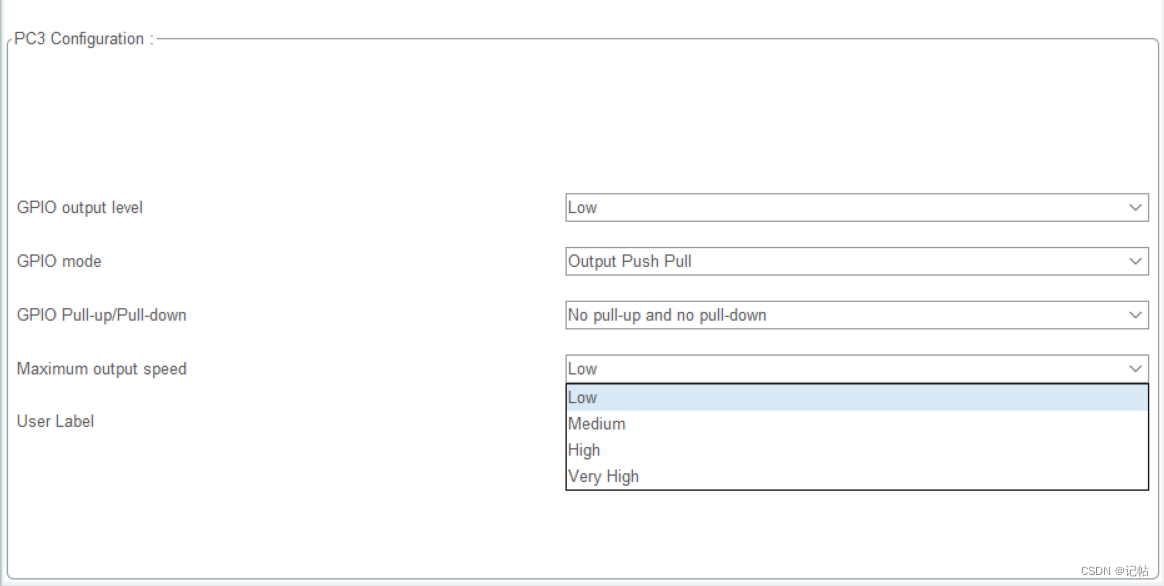

以PC3為例，在推挽輸出無上下拉情況下，輸出速率主要有4種，一般的低端MCU只有3種，沒有Very High。 下面是ST的配置圖。

在固件庫中，定義如下所示。

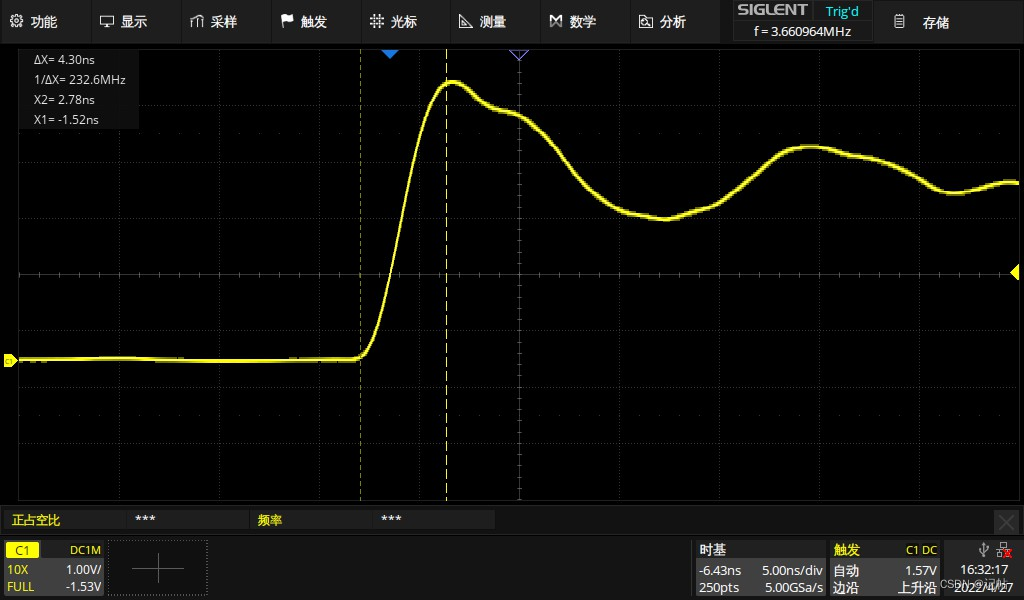

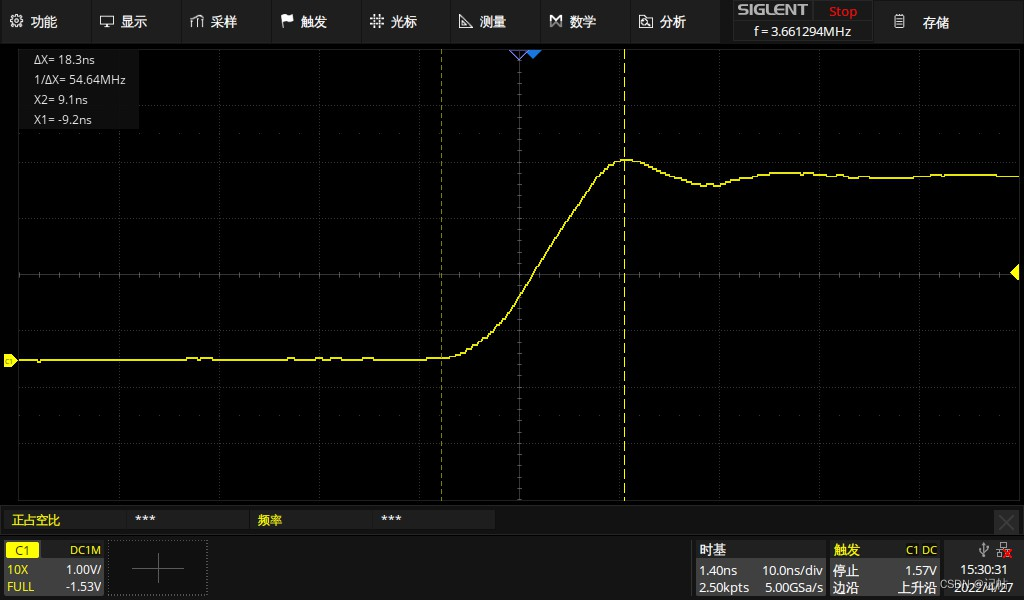

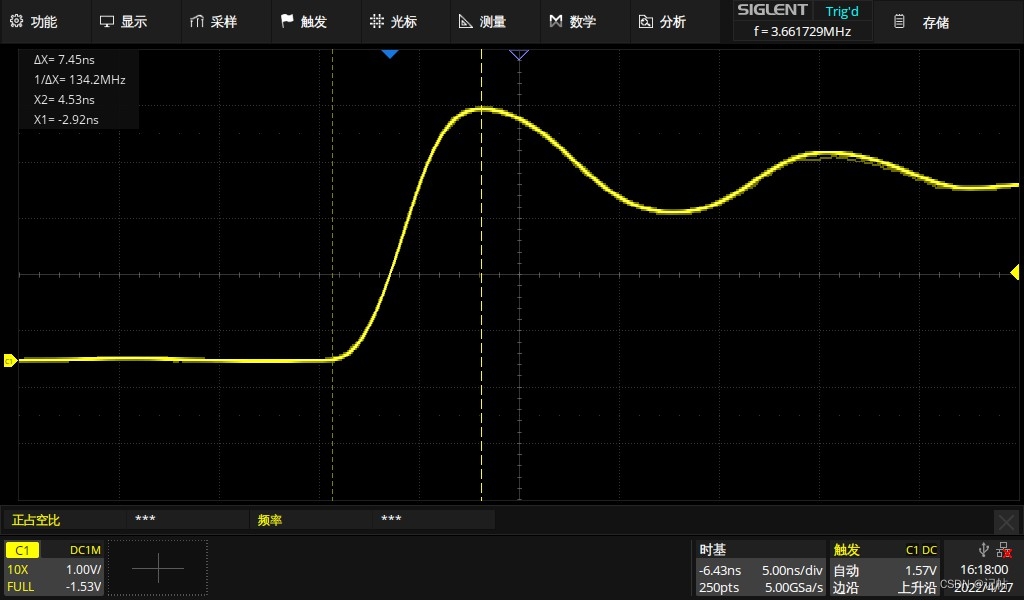

GPIO_OSPEED_2MHZ速率

GPIO_OSPEED_10MHZ速率

GPIO_OSPEED_50MHZ速率

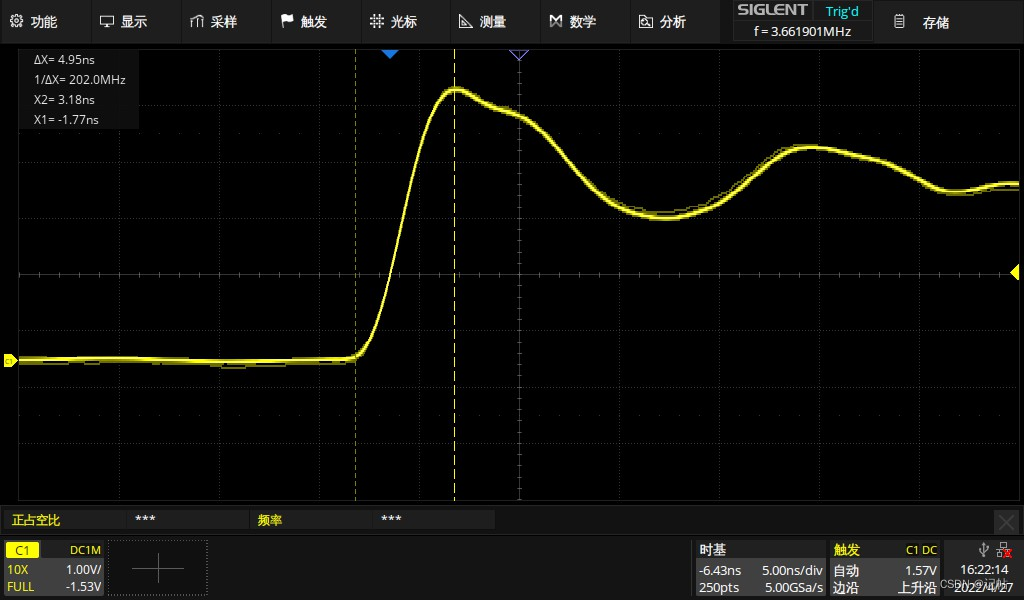

GPIO_OSPEED_MAX速率

可以看到，在不同速率下，端口的反應速度不一樣，設置最大輸出速率越大，響應越快，對應的噪聲也就越大。

輸出方式

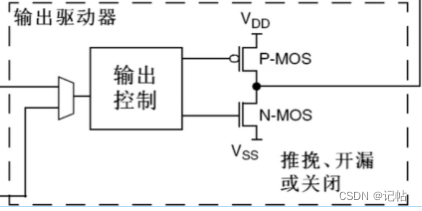

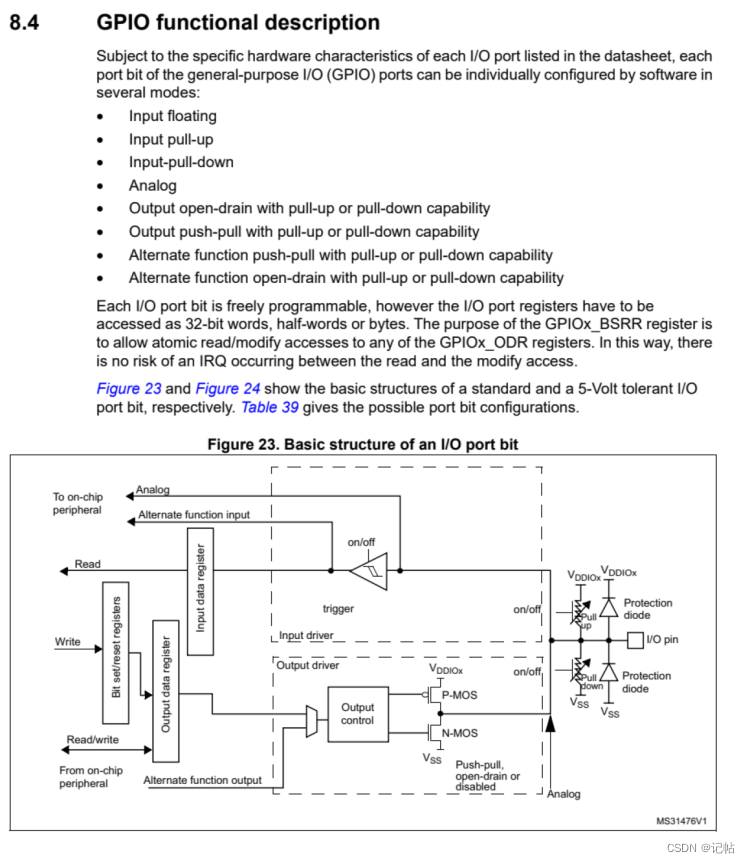

在上圖中，P-MOS帶了一個?，說明是低電平導通。

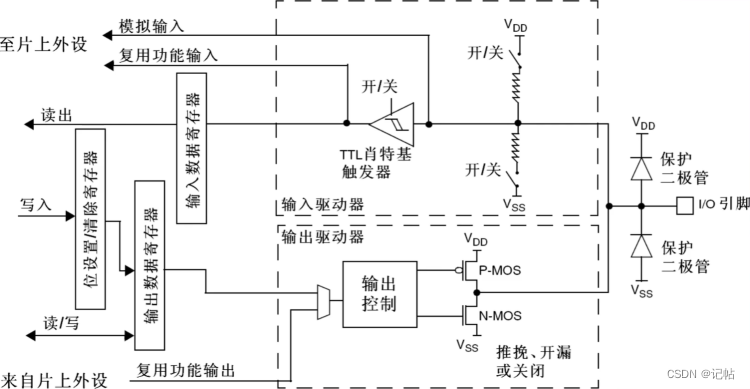

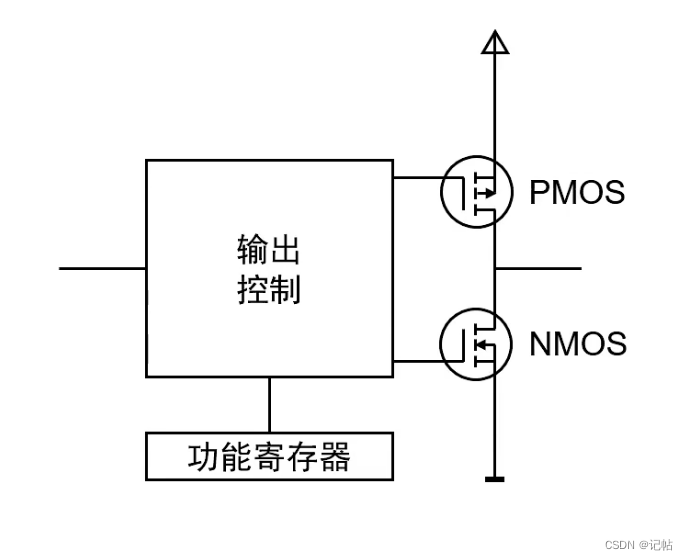

上圖是GPIO的示意圖，有輸入和輸出，如果簡化為輸出，則如下所示。

模擬文件下載

https://download.csdn.net/download/qq_24312945/85250172

推挽輸出

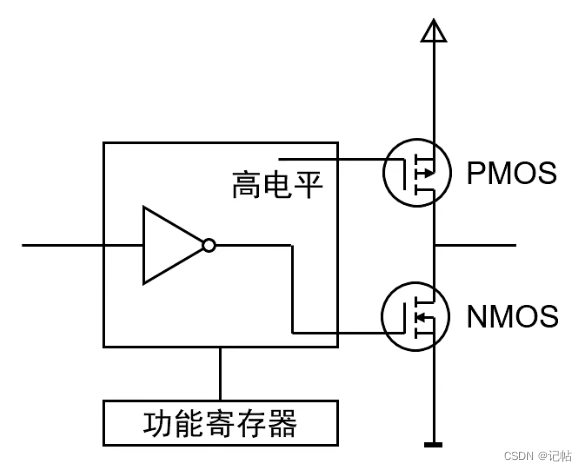

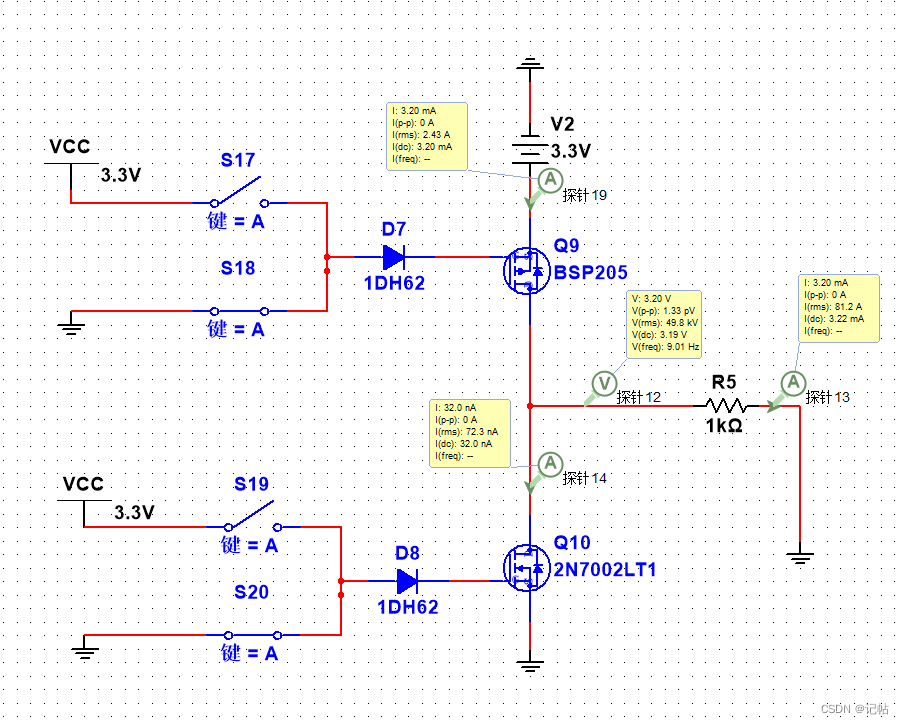

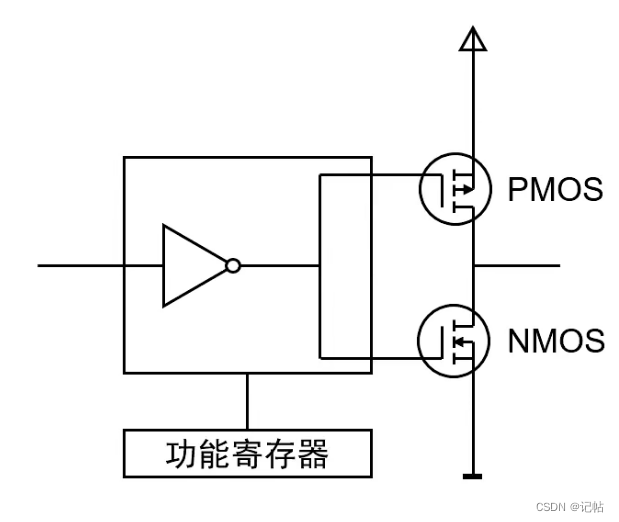

推挽輸出的內部電路大概是下圖這個樣子，由一個P-MOS和一個N-MOS組合而成，同一時間只有一個管子能夠進行導通。

當輸出高電平時候，P-MOS導通，N-MOS截至，此時電源電流入R5。

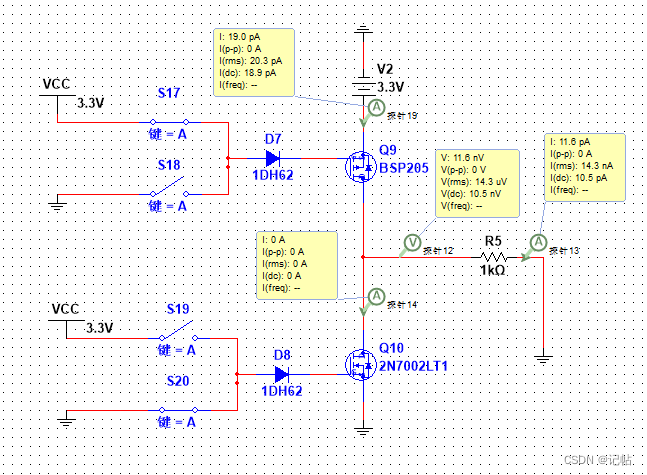

當輸出低電平時候，N-MOS導通，P-MOS截至，此時電流流入R5的為0。

線與

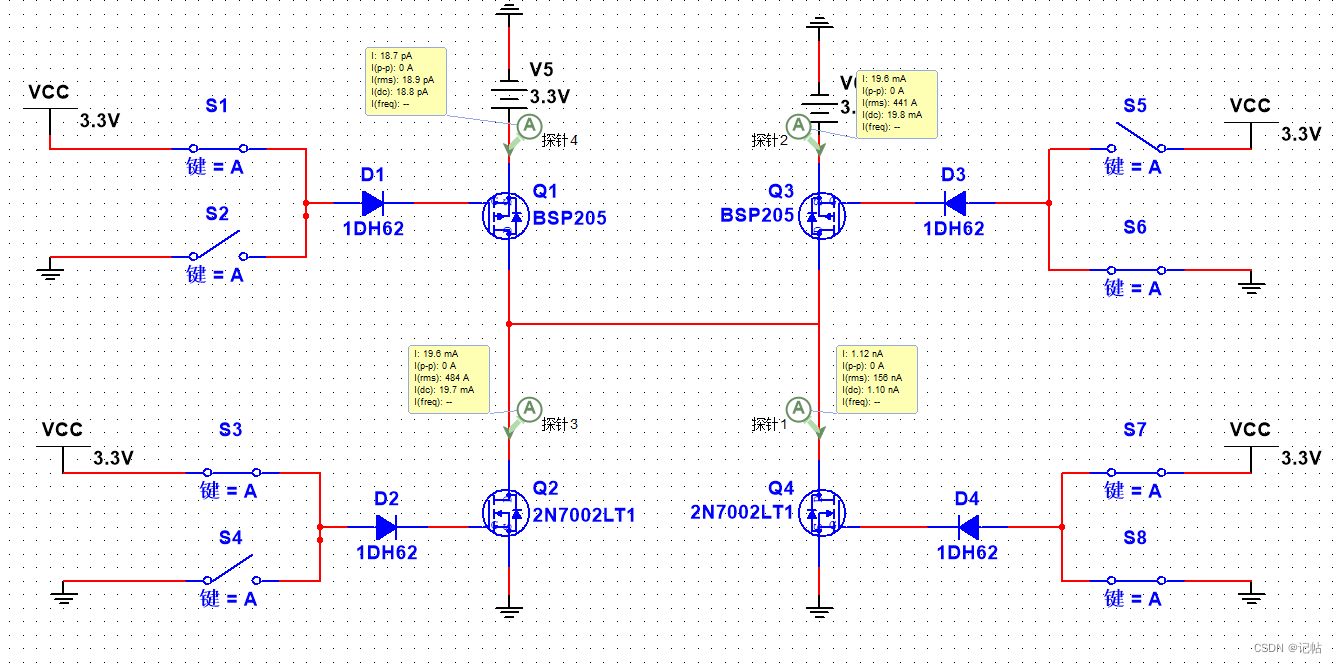

推挽輸出高電平與電源電壓基本上沒有壓差 高低電平的驅動能力較強，推挽輸出的電流都能達到幾十mA。 但是無法進行線與操作，做進行線與操作，那么電源和地就會短路，因為mos管電阻很小。 看下圖可以得知，電流通過Q3的P-MOS流到Q2的N-MOS，最終回到地。

開漏輸出

開漏輸出又叫漏極開漏輸出簡化后可以看作如下的示意圖。

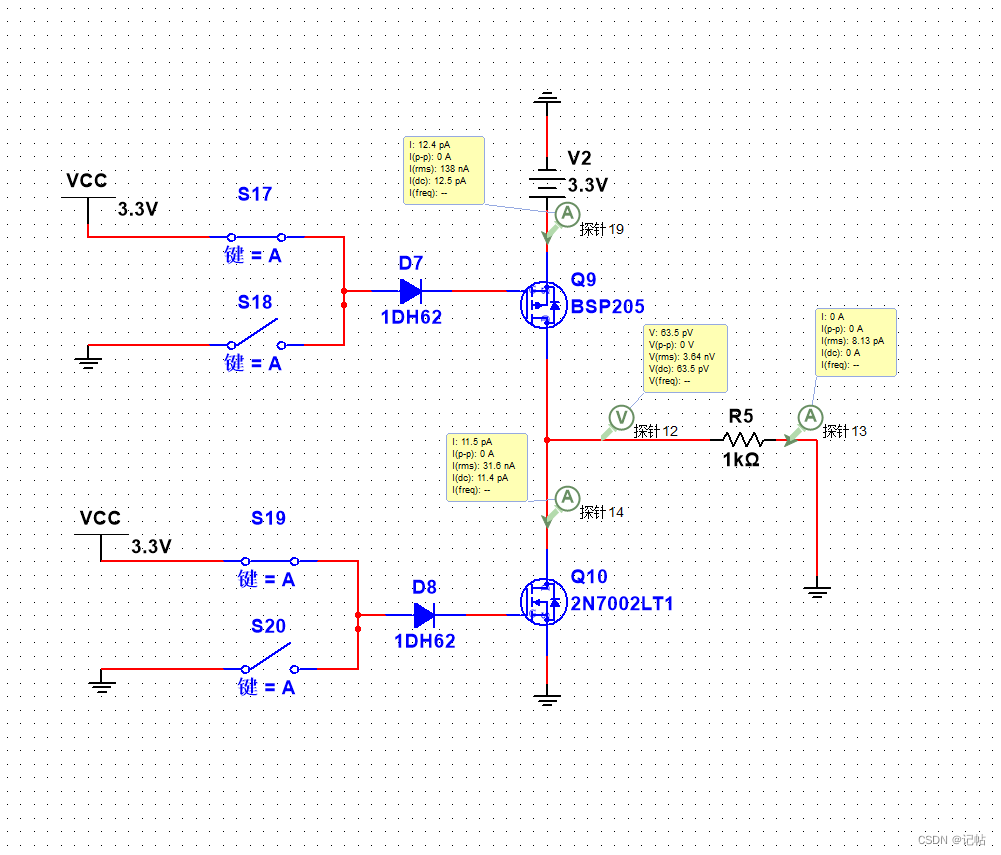

若還是使用上面推挽的電路圖，當N-MOS為低電平時候，那么他的輸出就是一個高阻態。 可以看到，R5沒有電流通過，電壓也是接近于0，所以GPIO無法對外輸出高電平。

此時需要增加一個上拉，這樣的話上拉的電流就會流出去。 所以在開漏輸出情況下，需要增加一個上拉才能進行輸出高電平。

對于輸出低電平，他和推挽輸出差不多，電流通過N-MOS流到地中。

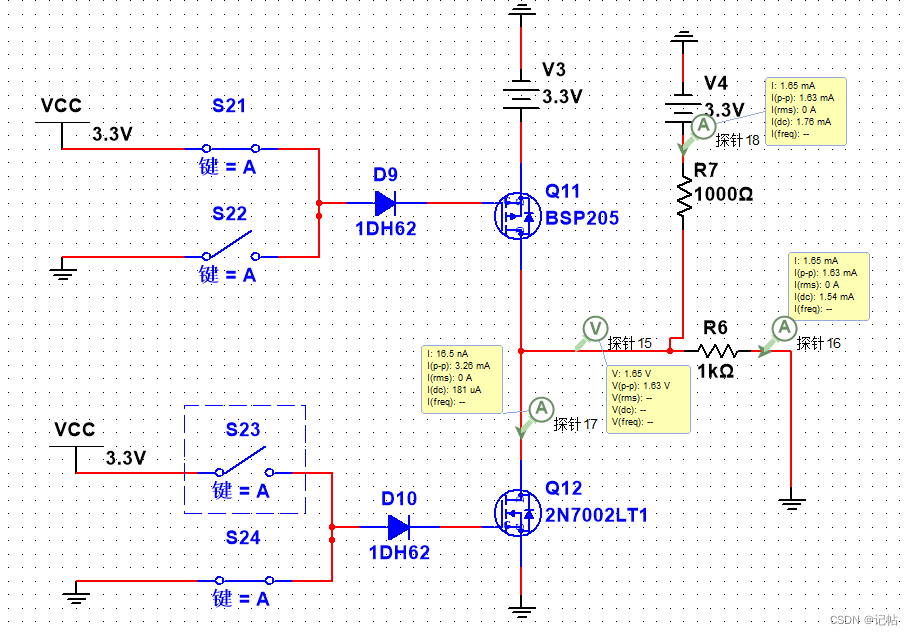

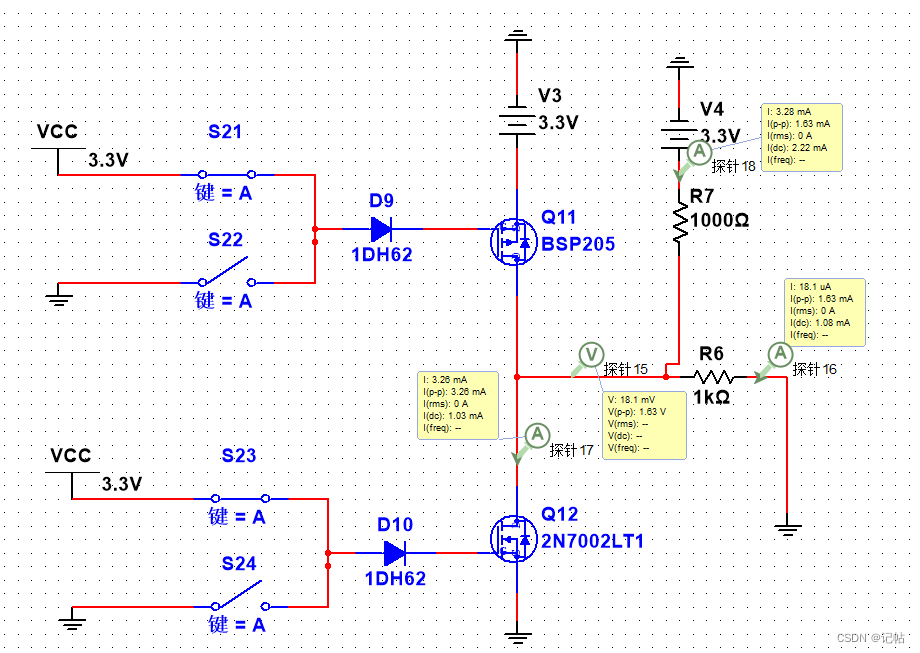

上圖是沒有增加上拉，但是開漏輸出模式都需要增加，增加上拉之后如下圖所示。 電流通過N-MOS流回地中。

輸出電壓

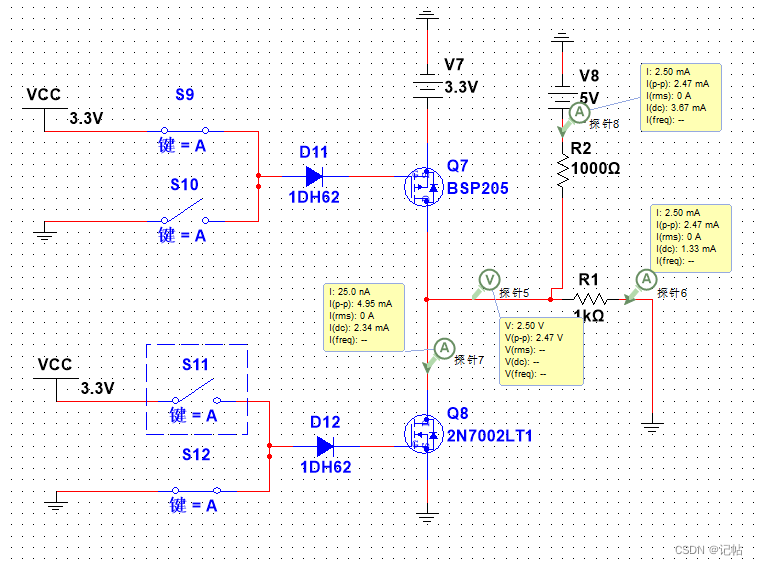

由于推挽輸出在輸出的時候是通過單片機內部的電壓，所以他的電壓是不能改變的。 但是開漏輸出是通過外部上拉的電壓，所以可以改變開漏輸出模式下的電壓大小。 下圖是當上拉為5V時候，也是可以驅動出去的，這個上拉電壓最大值需要看單片機的耐壓。
