1. 前言

GD32E503 系列是 GD 推出的 Cortex_M33 系列產品，該系列資源上與 GD32F303 兼容度非常高，本應用筆記旨在幫助您快速將應用程序從 GD32F303 系列微控制器移植到 GD32E503 系列微控制器。

2. 引腳兼容性

GD32F303 與 GD32E503 在相同封裝下是 Pin To Pin 兼容的。但由于 GD32E503 較 GD32F303多了 SHRTIMER、SQPI 功能，所以兩者引腳定義有細微差別，如下表所示：

表 1 GD32F303 系列和 GD32E503 系列引腳區別

3. 內部資源兼容性

下表給出了 GD32F303 與 GD32F503 的資源對比總覽(以 GD32F303xE 和 GD32F503xE 對比為例)：

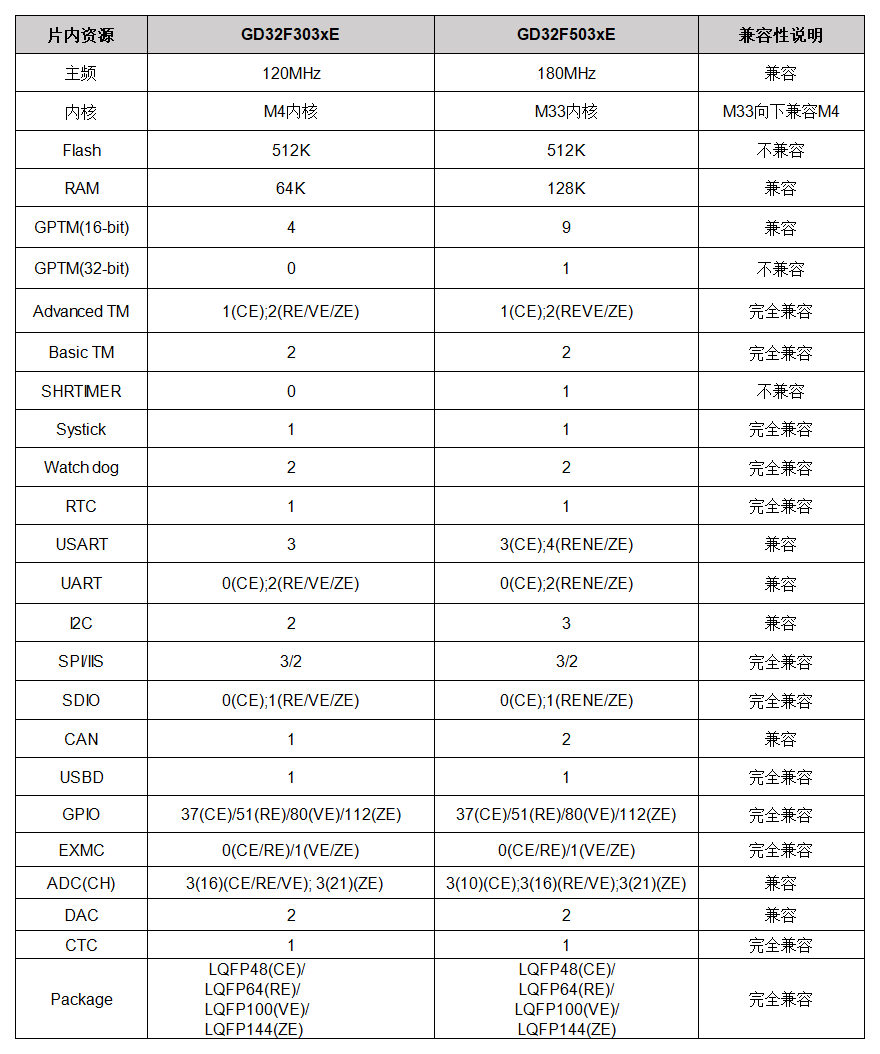

表 2 GD32F303 系列和 GD32E503 系列內部資源對比總覽

4. 程序移植

由上節可看出 GD32F303 和 GD32F503 的主頻（RCU 系統時鐘）及內核版本都是有差異的，下面將就 RCU 方面闡述程序移植過程。

4.1 GD32F30x_Firmware_Library_V2.0.2 移植步驟

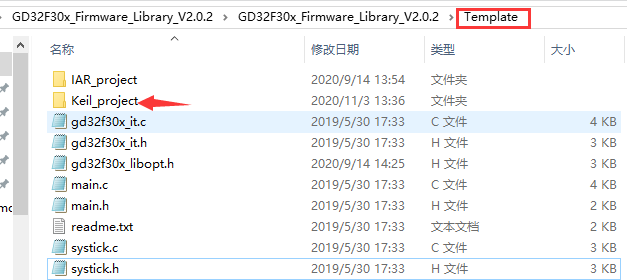

1. 本文將使用 GD32F30x_Firmware_Library_V2.0.2 固件庫文件 Template 里的工程做示例，如下圖 4.1 所示

2. 電腦安裝 keil5.26 及以上版本 MDK、GD32E50x 插件

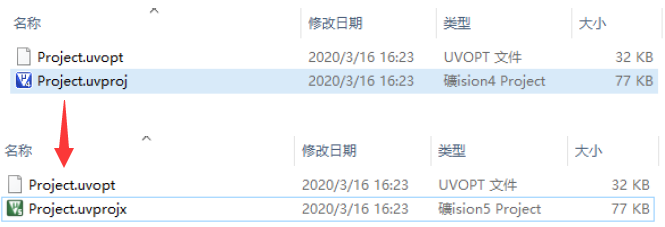

3. 原有工程項目可能是 keil4 建立的，直接在 keil4 工程后綴名添加 x，即變成 keil5 項目；

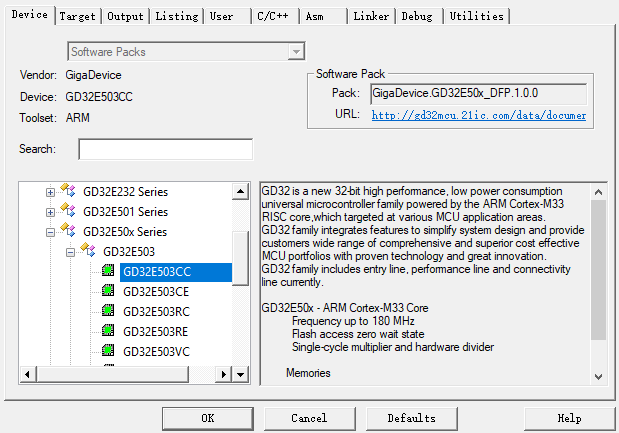

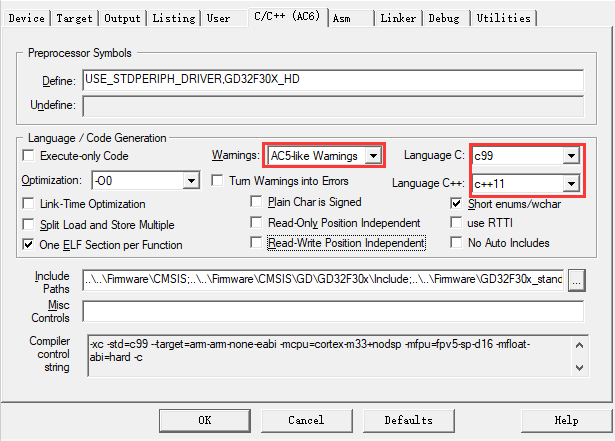

4. 根據實際情況修改使用的芯片型號以及 C 語言語法改為 C99；

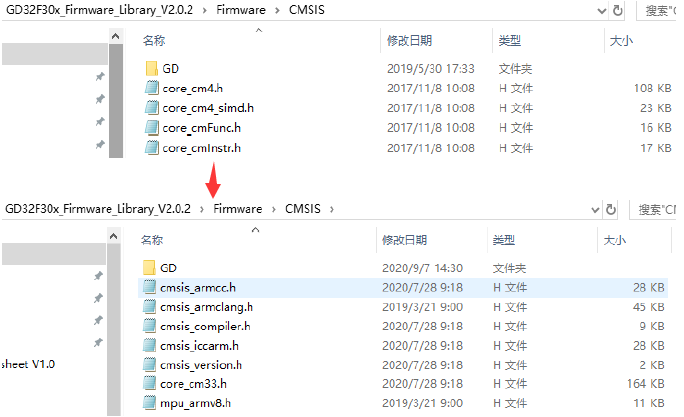

5. 拷貝 Cortex M33 內核支持文件及其他 keil5 所需的文件到：

x: GD32F30x_Firmware_Library_V2.0.2FirmwareCMSIS

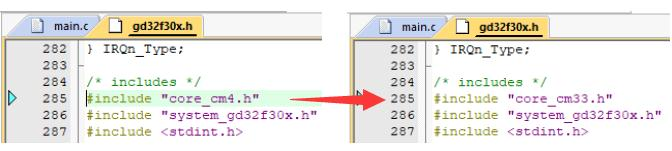

6. 修改“gd32f30x.h”頭文件內容：

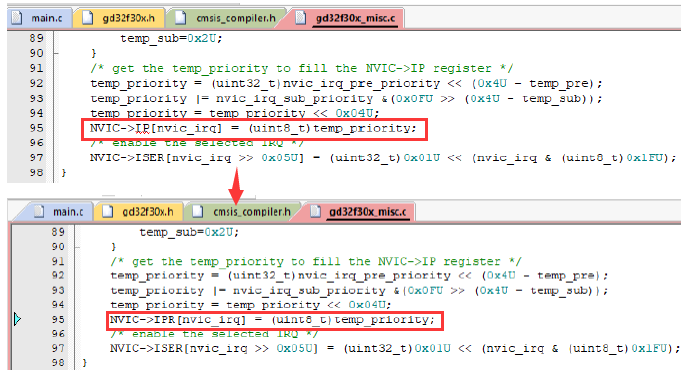

7. 修改“gd32f30x_misc.c”文件內容：

4.2 PMU 文件設置

GD32E503 的 PMU 與 GD32F303 寄存器并不兼容，因此需要把 GD32E503 的 PMU 配置文件及其文件加到 GD32F303 工程中。

1. 把“gd32e50x_pmu.h”復制到“x:GD32F30x_Firmware_Library_V2.0.2FirmwareGD32F30x_standard_peripheralInclude”中：

2. 把“gd32e50x_pmu.c” 復制到“x:GD32F30x_Firmware_Library_V2.0.2FirmwareGD32F30x_standard_peripheralSource”中：

3. 工程中的 Peripherals 中添加“gd32e50x_pmu.c”文件，并移去“gd32f30x_pmu.c”文件

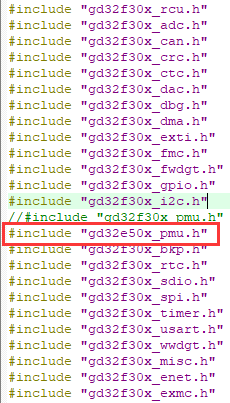

4. 在“gd32f30x_libopt.h”文件中包含“gd32e50x_pmu.h”頭文件。

5. 在“gd32e50x_pmu.h”文件中，把#include 'gd32e50x.h'修改成#include 'gd32f30x.h'；

4.3 RCU 系統時鐘配置

經過上訴的步驟后，我們的 GD32F303 已經完成了基本的 keil5 工程配置，下面將開始 RCU時鐘的配置，GD32F303 系列和 GD32E503 系列的時鐘配置過程基本相同，但是 GD32E503的 PMU 寄存器及 FMC 時鐘配置有差異，另外 GD32E503 支持更高的系統時鐘。用戶在配置的時候可以按以下步驟進行程序修改(以 GD32F303 移植到 GD32E503、使用外部 8MHz高速晶振 HXTAL 為例，其他對應型號、使用內部晶振的移植過程類似)：

1. 在 system_gd32f30x.c 文件中增加宏定義：

#define __SYSTEM_CLOCK_180M_PLL_HXTAL (uint32_t)(180000000)

如圖 4.13 所示：

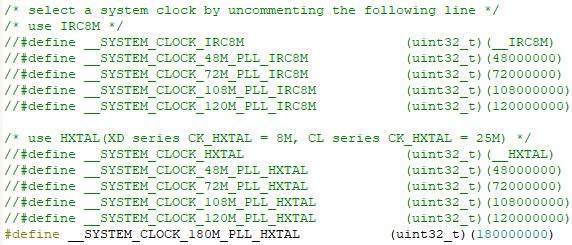

圖 4.13 在 system_gd32f30x.c 文件中增加宏定義

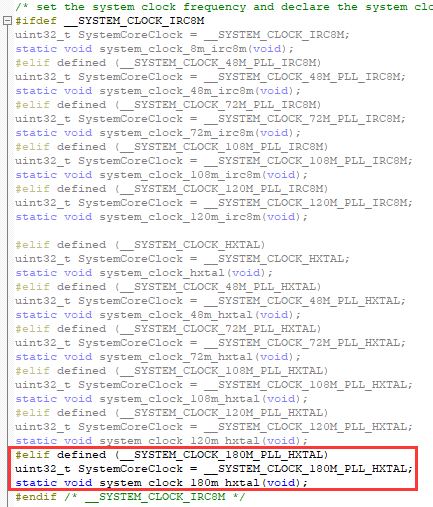

2. 在 system_gd32f30x.c 文件中增加使用 180MHz 頻率函數的聲明，如圖 4.14 所示：

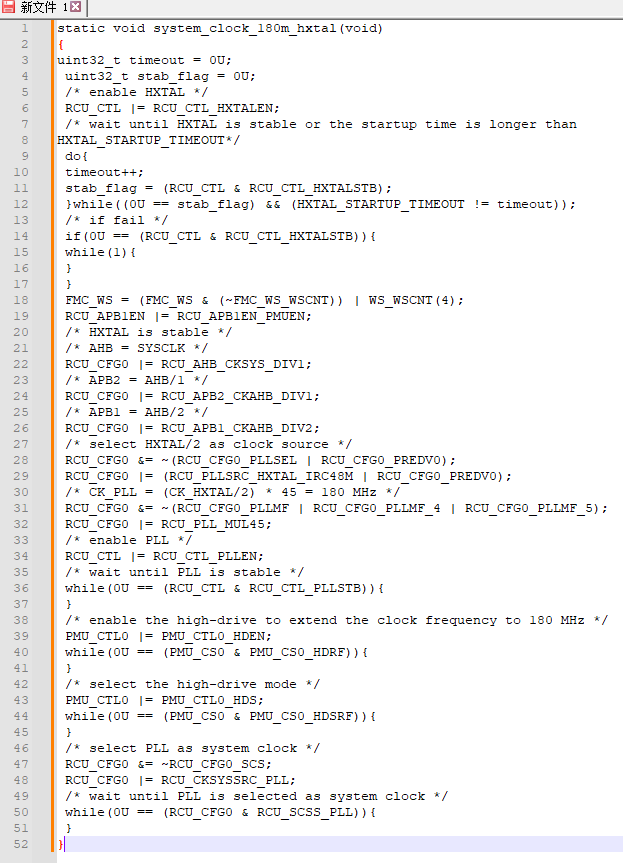

3. 在 system_gd32f30x.c 文件中增加使用 180MHz 頻率函數的定義：

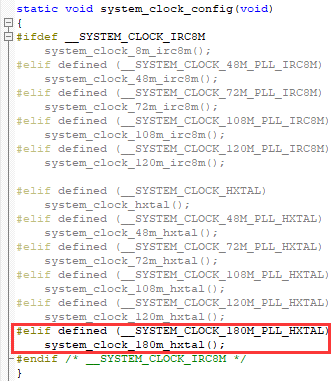

4. 在 system_gd32f30x.c 文件中增加使用 180MHz 頻率函數的調用，如圖 4.15 所示：

5. 外設差異性

GD32E503 與 GD32F303 在外設上都是兼容的，但 GD32E503 作為更高級的 MCU，較GD32F303 在很多外設上增加了部分功能，用戶可根據以下羅列出的外設差異性選擇是否使用這些功能。

5.1 電源管理單元（PMU）

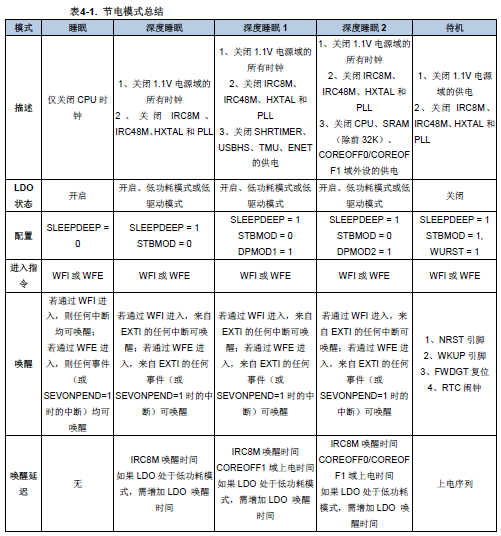

GD32F303 的電源管理單元只提供了三種省電模式，而 GD32E503 的電源管理單元提供了五種省電模式，包括睡眠模式，深度睡眠模式，深度睡眠模式1，深度睡眠模式 2 和待機模式。下表為節電模式總結，具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.2 通用和備用輸入/輸出接口歐（GPIO 和 AFIO）

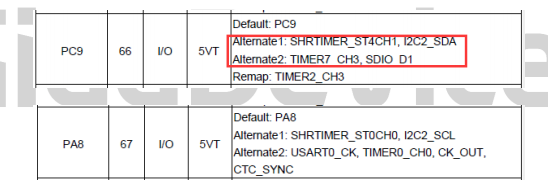

圖 5.1 GD32E503 GPIO 口

GD32E503 相對于 GD32F303，GPIO 口的功能更豐富了，除了重映射功能外，AFIO 功能也分為 Alternate1、Alternate2(如上截圖 5.1 所示)，Alternate2 的功能使用方法與 GD32F303 一樣：配置 IO 口為復用模式，再使能相應外設即可，在使用 Alternate1 的復用功能的時候需要設置還需要多設置 AFIO 端口配置寄存器，以下以 I2C 的 IO 口設置為例。

圖 5.2 GD32F303 GPIO 口設置為 I2C 功能設置

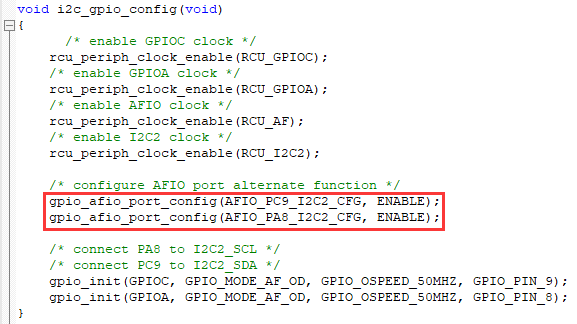

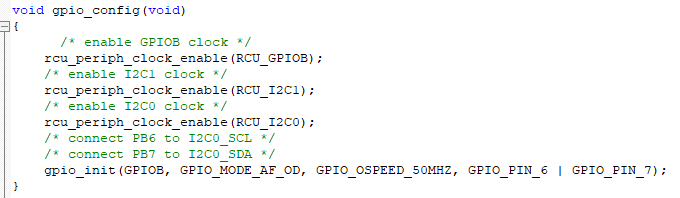

圖 5.3 GD32F503 GPIO 口設置為 I2C 功能設置

5.3 模數轉換器（ADC）

1. 供電范圍

GD32F303 的 VDDA 供電范圍為 2.6~3.6V。GD32E503 的 VDDA 供電范圍為 1.62~3.6V，GD32E503 的供電范圍更寬。

2. 時鐘頻率

GD32F303 的 ADC 最大時鐘頻率可達 40MHz。GD32E503 在不同的供電范圍內，ADC的最大可達的時鐘頻率是不一樣的：1.62V 到 2.4V，ADC 最大時鐘頻率可達 14MHz；2.4V到 3.6V，ADC 最大時鐘頻率可達 35MHz。

3. 框圖

GD32F303 ADC0、ADC1、ADC2 共用一個模塊框圖，而 GD32E503 ADC0、ADC1 共用一個模塊框圖，ADC2 則是一個模塊框圖。

4. 模擬看門狗

GD32F303 支持一個模擬看門狗功能，GD32E503 支持三個模擬看門狗 0/1/2。

5. 觸發源

GD32E503 的 ADC 外部觸發相對于 GD32F303 新增了超高精度 TIEMR 的觸發源。

6. 單端和差分輸入通道

GD32F303 只支持單端輸入模式。GD32E503 可通過配置 ADC_DIFCTL 寄存器中的DIFCTL[14:0]位域，可以配置 ADC 通道為單端輸入模式或差分輸入模式。只有在 ADC 禁能（ADCON = 0）的情況下才能進行該配置。

上訴幾點為 GD32F303 和 GD32E503 的 ADC 的差異，具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.4 數模轉換器（DAC）

GD32E503 較 GD32F303 的 DAC 觸發源增加了高精度定時器 SHRTIMER 提供的觸發源。GD32E503 在數據保持寄存器和輸出寄存器之間有一個 4 位深度的數據 FIFO，如果設置了相應的中斷使能位，則在發生過載或欠載時將產生中斷。具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.5 通用同步異步收發器（USART）

USARTx(0~4):

GD32E503 與 GD32F303 一樣，有 USART0~2，UART3~4，其中 GD32F303 僅支持 16 倍過采樣，最高速度可到 7.5MBits/s；GD32E503 支持 8 或 16 倍過采樣，最高速度可到22.5MBits/s。USART 中斷事件，GD32E503 較 GD32F303 多增加了 “檢測到沖突”事件。

GD32E503 所有的 USART 都支持 DMA 功能。GD32F303 的 UART4 不支持 DMA 功能。

USART5：

GD32E503 還增設了 USART5，對比 USART0~4 這幾個串口的功能，多加了半雙工單線通信，接收 FIFO 功能，雙時鐘域，可互換 TX/RX 引腳，可配置的數據極性，自動檢測波特率，支持 RS485 驅動使能，支持 ModBus 通信，從深度睡眠模式，深度睡眠模式 1 和深度睡眠模式 2 喚醒，奇偶校驗位控制，具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.6 內部集成電路總線接口（I2C）

I2C0~I2C1:

GD32E503 較 GD32F303 多支持了 SAM_V 模式。

I2C2:

GD32E503 還增設了 I2C2，I2C2 除了部分特征與 I2C0、I2C1 一樣外，還具有如下的特征：

支持多個 7 位從機地址，可編程的建立時間和保持時間，兼容 SMBus 3.0 和 PMBus 1.3，可選擇的 PEC（報文錯誤校驗）生產和校驗；地址匹配時，可由深度睡眠模式，深度睡眠模式1 和深度睡眠模式 2 喚醒；獨立于 PCLK 的時鐘，可以獨立操作 I2C。

GD32F303 的 I2C 寄存器可以按半字（16 位）或字（32 位）訪問。GD32E503 的 I2C 寄存器只能按字（32 位）訪問，具體的功能及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.7 串行外設接口/片上音頻接口（SPI/I2S）

GD32E503 較 GD32F303，I2S 支持全雙工模式，I2S1 和 I2S2 為了支持全雙工運行模式，需要兩個額外的片上I2S模塊：I2S_ADD1 和 I2S_ADD2。I2S_ADD_SD引腳是I2S_ADD模塊的數據引腳，具體功能以及寄存器設置，請用戶參考GD32E50x用戶手冊。

5.8 控制器局域網絡 （CAN）

GD32F303 系列產品中只有一個 CAN0 功能，具有 14 個過濾器，GD32E503 具有兩個 CAN，CAN0 和 CAN1，他們共享 28 個過濾器，GD32E503 較 GD32F303 還支持支持 CAN-FD幀，CAN-FD 幀通信波特率最大為 6Mbit/s，支持傳輸延遲補償機制，具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.9 閃存控制器（FMC）

GD32F303 bank0 的閃存頁大小為 2KB，bank1 的閃存頁大小為 4KB；GD32E503 的閃存頁大小為 8KB。GD32F303 在閃存的前 256K 字節空間內，CPU 執行指令零等待，在此范圍外，CPU 讀取指令存在較長延時；而 GD32E503 在閃存的前 512K 字節空間內，CPU 執行指令需要少量等待時間。另外 GD32E503 增加了 2K 字節 OTP 塊（一次性編程），用于存儲用戶數據；具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。

5.10 其他

GD32E503 還增加了 SHRTIMER、TMU 和 SQPI 等功能，具體功能以及寄存器設置，請用戶參考 GD32E50x 用戶手冊。
