GD32 MCU當前產品的ADC都是SAR ADC，它有著轉換速度快，精度高的優點，剛好適合在一些需要快速ADC轉換的場合使用，比如電機應用。那么小伙伴們知道如何計算GD32 ADC的轉換時間嗎？

以GD32F30x為例，我們看下用戶手冊中關于ADC轉換時間的介紹：

可以看到，ADC一個通道的轉換時間=采樣時間+12.5個CK_ADC周期。

我們再來看GD官方ADC的例程。

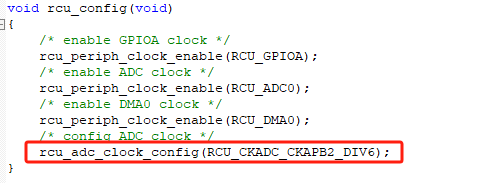

首先是時鐘配置，程序中ADC的時鐘來源是APB2的6分頻：

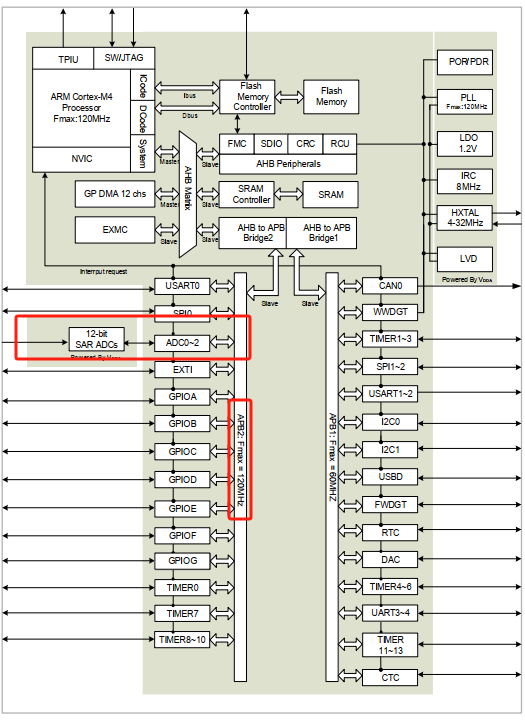

從GD32F30x的系統架構中我們能看到，ADC0、1、2是掛載在APB2總線下的：

如果APB2總線的頻率是120MHz，那么按照程序中的設置，ADC的時鐘頻率為120M/6 = 20MHz。

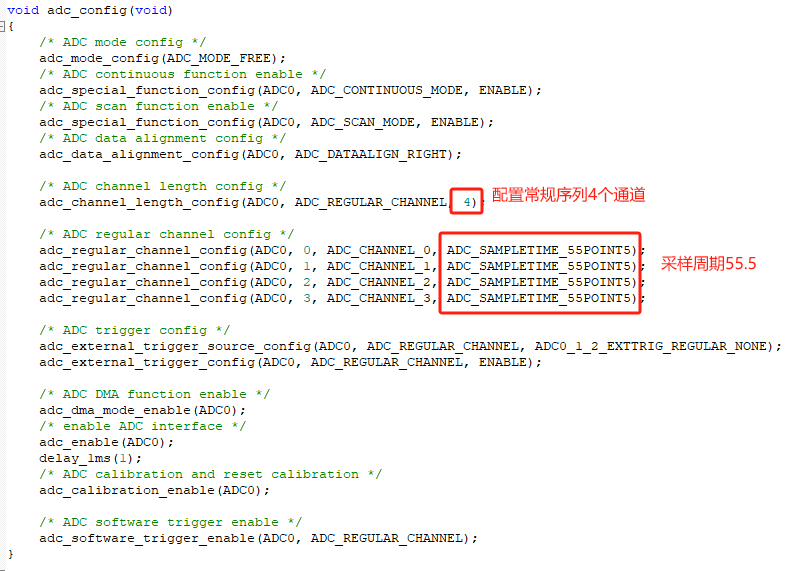

繼續來看ADC的配置代碼：

代碼中配置了常規序列4個通道，也就是說，一次觸發，ADC采樣4個通道。每個通道的采樣周期為55.5，那么按照前面ADC轉換時間公式：單通道轉換時間=采樣時間+12.5個CK_ADC計算，即：

（55.5+12.5）個CK_ADC = 68/20M = 3.4us

進而得知4個通道總轉換時間為3.4us*4 = 13.6us。

好了，小伙伴們應該知道怎么算ADC轉換時間了，趕緊拿開發板試試看吧。
