前言

今天總結“STM32F103外部NorFlash存儲程序代碼”。今天提供的實例工程是存儲程序代碼到外部NorFlash，并執行外部NorFlash的代碼（既然存儲了程序代碼，那么肯定也會運行NorFlash的程序）。對于儲存在外部NorFlash的程序可以通過多種途徑,今天主要使用MDK-ARM工具下載程序到外部NorFlash，但是需要“編程算法”，但這些算法官方都已經寫好了的，我們只需要配置一下，直接使用就是了。

NOR FLASH是很常見的一種存儲芯片，掉電不會丟失數據。 NOR FLASH支持Execute On Chip，即程序可以直接在FLASH片內執行。這點和NAND FLASH不一樣。因此，在嵌入式系統中，NOR FLASH很適合作為程序的存儲介質。 NOR FLASH的讀取和RAM很類似，但不可以直接進行寫操作。對NOR FLASH的寫操作需要遵循特定的命令序列，最終由芯片內部的控制單元完成寫操作。

下載

今天提供下載的“軟件工程”都是在硬件板子上進行多次測試、并保證沒問題才上傳至360云盤。

今天的軟件工程下載地址（360云盤）：

https://yunpan.cn/cSSbuXYC82jNu訪問密碼 8967

STM32F10x的資料可以在我360云盤下載：

https://yunpan.cn/crBUdUGdYKam2訪問密碼 ca90

內容講解

工程概要說明： 例程定義了兩個函數“Nor_Fun”存儲在外部NorFlash，即外部NorFlash程序，定義一個函數“Flash_Fun”儲存在內部FLASH,通過執行這三個函數，再打印它們函數接口對應的地址，這樣就可以檢測這三個函數儲存的位置了。

提供的工程以簡單為原則，詳細中文注釋，方便自己方便大家。

關于“STM32F103 外部SRAM作為運行內存”我把重要的幾點在下面分別講述：

一、獲取現成文件

我們使用官方標準庫，拷貝標準庫FSMC例程里面現成的算法。拷貝“編程算法”到keil安裝目錄x:Keil_v5ARMFlash里面，拷貝“FLASH_NOR.ini”到我們自己創建的工程里面（隨便一個位置，方便調用，我們工程是在“LibrariesCMSISDeviceSupportstartup”下面）。

二、配置Nor地址

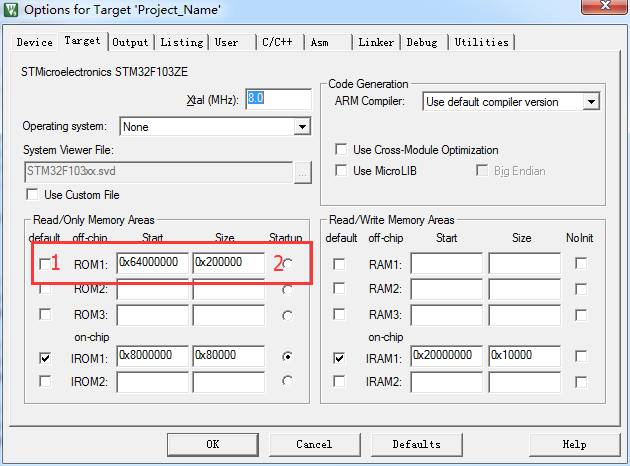

配置Nor地址,見下圖。

注意：圖中1，2不要勾上。

三、配置編程算法

拷貝了“編程算法”就可以看見算法文件。

四、初始化NOR

路徑就是上面你拷貝的路勁。

五、打印(測試)結果

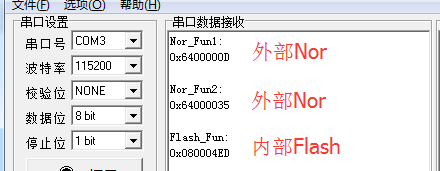

通過測試函數和依次打印的數據可以看得出外部Nor的地址是0x6400xxxx，而內部Flash地址的0x0800xxxx。說明外部Nor函數確實儲存在外部NorFlash里面。

說明

今天提供的軟件工程基于STM32F103大容量芯片，中等及小容量芯片沒有FSMC功能，自然也不能使用。其實只要適當修改工程的部分配置,STM32F1有FSCM功能的芯片都適用。由于這一塊的知識相對來說復雜一點，還有很多地方?jīng)]有講解到位，請根據提供的工程自行研究。
