本文，我們還是在前面的按鍵驅動程序的基礎上，引入定時器，來消除抖動。

一、內核定時器詳解

1.timer_list結構體

在/include/linux/timer.h中。

時鐘中斷的發生頻率設定為HZ，HZ是一個與體系結構無關的常數，在文件中定義，時鐘中斷對操作系統是非常重要的，當時鐘中斷發生時，將周期性地執行一些功能

2.初始化定時器

①init_timer

init_timer()函數被定義在kernel/timer.c中，實際上是將timer的entry的next指針置為NULL,為base字段賦值。

②. timer=TIMER_INITIALIZER(function,expires,data);

采用這種初始化方式，必須首先先寫好定時器處理函數function. TIMER_INITIALIZER宏的定義如下：

其中boot_tcec_bases是在kernel/timer中定義的一個全局的tvec_t_base_s類型的變量。

③.DEFINE_TIMER(timer,function,expires,data);

定義并初始化定時器timer，功能和前面差不多

④. setup_timer(&timer);

等同于前面，不過對base字段的賦值是調用了init_timer()函數。setup_timer()原型為：

3.注冊定時器

在定義并初始化了定時器之后，就要調用add_timer()函數來將該定時器注冊到內核中，這樣定時器才會工作。在注冊之后，定時器就開始計時，在到達時間expires時，執行回調函數function(->data)。add_timer()函數的原型為：

4.刪除定時器

int del_timer(struct timer_list *timer);

從內核中刪除已經注冊的定時器timer。如果該定時器是活動的，則返回1，否則返回0。

5.修改定時器時間

如果所給的要修改的時間等于定時器原來的時間并且定時器現在正處于活動狀態，則不修改，返回1，否則修改定時器時間，返回0。mod_timer()是一個非有效的更新處于活動狀態的定時器的時間的方法，如果定時器處于非活動狀態，則會激活定時器。在功能上，mod_timer()等價于：

del_timer(timer);

timer->expires=expires;

add_timer(timer);

6.使用方法

1.創建定時器：struct timer_list my_timer;

2.初始化定時器：init_timer(&my_timer);

3.根據需要，設置定時器了：

my_timer.expires = jiffies + delay;

my_timer.data = 0;

my_timer.function = my_function;

4.激活定時器：add_timer(&my_timer);

7.實例解析

程序是在前面程序的基礎上修改的，（博文地址：http://www.cnblogs.com/lihaiyan/p/4295961.html）

為了結構更簡單，前面的程序使用了六個GPIO引腳，可能會相對復雜，為了更加堅定明了，此處簡化為一個GPIO引腳了，思路和前面差不多，這里就是使用GPIO2_10這個引腳

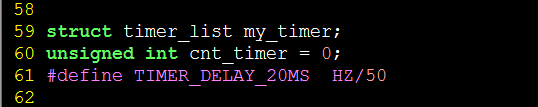

① 定義定時器

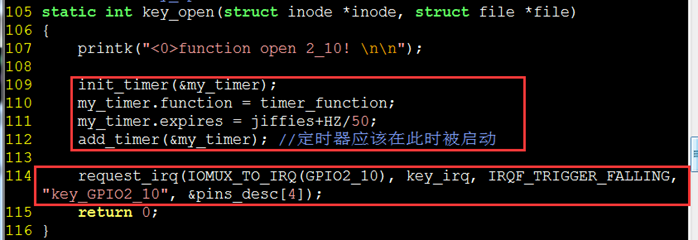

②在打開函數中初始化定時器，并且申請GPIO2_10中斷

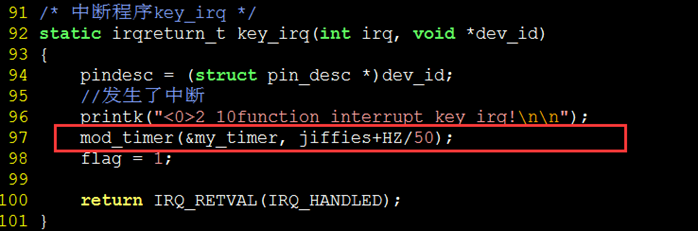

③在中斷中修改定時器，并且激活定時器，則沒發生一次中斷則激活一次定時器達到消除抖動的目的

此處的中斷函數只有一個任務，就是激活定時器，然后將其他的功能均轉移至定時器調用的函數中。

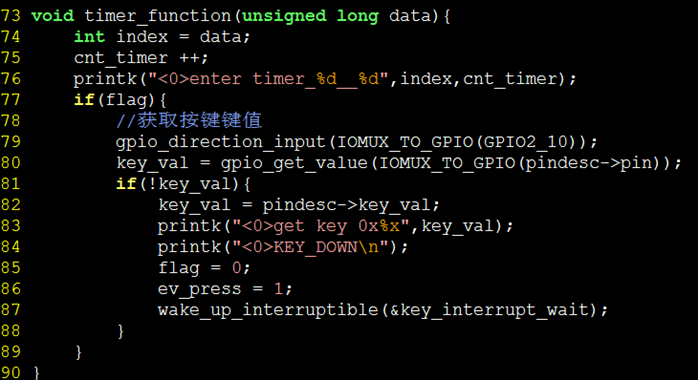

④可以發現，在定時器中，將前面中斷中的功能全部實現了，一旦按鍵按下，接下來20ms內的抖動都無效，因為修改定時器無法修改已經激活的定時器，所以那20ms內高低電平的抖動都將無效，達到了消除抖動的功能

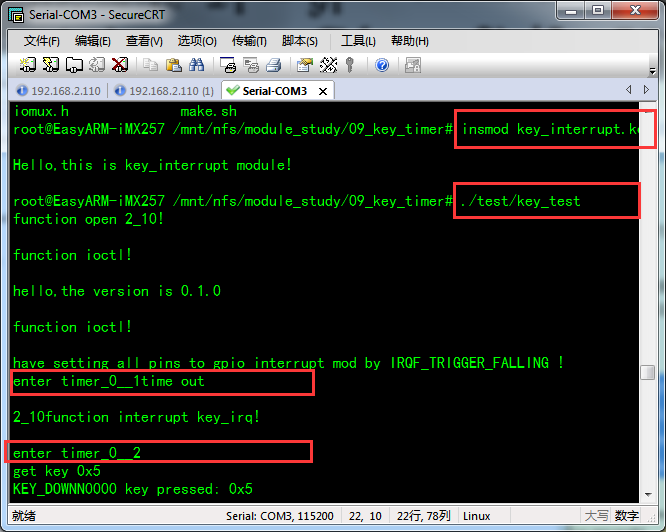

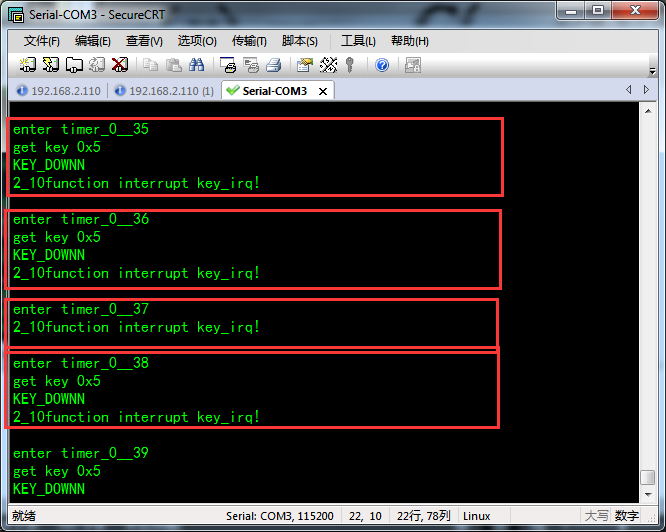

⑤編譯測試。結果如下圖所示：

附上驅動程序代碼：

  1 /******************************

  2     linux key_query

  3  *****************************/

  4 #include

  5 #include

  6 #include

  7 #include

  8 #include

  9 #include

 10 #include

 11 #include

 12 #include

 13 #include

 14 #include

 15 #include

 16 #include //error: 'TASK_INTERRUPTIBLE' undeclared

 17 #include

 18 #include

 19

 20 #include 'mx257_gpio.h'

 21 #include 'mx25_pins.h'

 22 #include 'iomux.h'

 23

 24 #define Driver_NAME 'key_interrupt'

 25 #define DEVICE_NAME 'key_interrupt'

 26

 27 #define GPIO2_21    MX25_PIN_CLKO

 28 #define GPIO3_15    MX25_PIN_EXT_ARMCLK

 29 #define GPIO2_10    MX25_PIN_A24

 30 #define GPIO2_11    MX25_PIN_A25

 31 #define GPIO2_8     MX25_PIN_A22

 32 #define GPIO2_9     MX25_PIN_A23

 33 #define GPIO2_6     MX25_PIN_A20

 34 #define GPIO2_7     MX25_PIN_A21

 35 //command

 36 #define key_input     0

 37 #define version        1

 38 //定義各個按鍵按下的鍵值

 39 struct pin_desc{

 40     unsigned int pin;

 41     unsigned int key_val;

 42 };

 43 //當按鍵按下時，鍵值分別為 以下值

 44 struct pin_desc pins_desc[8] = {

 45     {GPIO2_6,    0x01},

 46     {GPIO2_7,    0x02},

 47     {GPIO2_8,    0x03},

 48     {GPIO2_9,    0x04},

 49     {GPIO2_10,    0x05},

 50     {GPIO2_11,    0x06},

 51     {GPIO2_21,    0x07},

 52     {GPIO3_15,    0x08},

 53 };

 54 struct pin_desc * pindesc;

 55 static int flag=0;

 56 //定義一個全局變量，用于保存按下的鍵值

 57 static unsigned int key_val;

 58

 59 struct timer_list my_timer;

 60 unsigned int cnt_timer = 0;

 61 #define TIMER_DELAY_20MS  HZ/50

 62

 63 //interrupt head

 64 static DECLARE_WAIT_QUEUE_HEAD(key_interrupt_wait);

 65 static volatile unsigned char ev_press;

 66

 67 static int major=0;

 68

 69 //auto to create device node

 70 static struct class *drv_class = NULL;

 71 static struct class_device *drv_class_dev = NULL;

 72

 73 void timer_function(unsigned long data){

 74     int index = data;

 75     cnt_timer ++;

 76     printk('<0>enter timer_%d__%d',index,cnt_timer);

 77     if(flag){

 78         //獲取按鍵鍵值

 79         gpio_direction_input(IOMUX_TO_GPIO(GPIO2_10));

 80         key_val = gpio_get_value(IOMUX_TO_GPIO(pindesc->pin));

 81         if(!key_val){

 82             key_val = pindesc->key_val;

 83             printk('<0>get key 0x%x',key_val);

 84             printk('<0>KEY_DOWNn');

 85             flag = 0;

 86             ev_press = 1;

 87             wake_up_interruptible(&key_interrupt_wait);

 88         }

 89     }

 90 }

 91 /* 中斷程序key_irq */

 92 static irqreturn_t key_irq(int irq, void *dev_id)

 93 {

 94     pindesc = (struct pin_desc *)dev_id;

 95     //發生了中斷

 96     printk('<0>2_10function interrupt key_irq!nn');

 97     mod_timer(&my_timer, jiffies+HZ/50);

 98     flag = 1;

 99

100     return IRQ_RETVAL(IRQ_HANDLED);

101 }

102

103

104 /* 應用程序對設備文件/dev/key_query執行open(...)時，

105  * 就會調用key_open函數*/

106 static int key_open(struct inode *inode, struct file *file)

107 {

108     printk('<0>function open 2_10! nn');

109

110     init_timer(&my_timer);

111      my_timer.function = timer_function;

112     my_timer.expires = jiffies+HZ/50;

113       add_timer(&my_timer); //定時器應該在此時被啟動

114

115     request_irq(IOMUX_TO_IRQ(GPIO2_10), key_irq, IRQF_TRIGGER_FALLING, 'key_GPIO2_10', &pins_desc[4]);

116     return 0;

117 }

118

119

120

121 static int key_read(struct file *filp, char __user *buff, size_t count, loff_t *offp)

122 {

123     int ret;

124     if(filp->f_flags & O_NONBLOCK){

125         if(!ev_press)

126             return -EAGAIN;

127     }else{

128     //如果按鍵沒有按下，沒有中斷，休眠

129         wait_event_interruptible(key_interrupt_wait,ev_press);

130     }

131     ret = copy_to_user(buff,&key_val,sizeof(key_val));

132     if(ret){

133         ;

134     }

135     ev_press = 0;

136     return sizeof(key_val);

137 }

138

139 static ssize_t key_write(struct file *file, const char __user *buf, size_t count, loff_t * ppos)

140 {

141     printk('<0>function write!nn');

142

143     return 1;

144 }

145

146 static int  key_release(struct inode *inode, struct file *filp)
