一、CDEV結構

二、file_operation 結構

三、為cdev申請內存

接下來，我們就需要為cdev申請內存，然后再通過cdev_init 函數將cdev與file_operation結構體聯系起來，

最后通過cdev_add函數，將cdev添加到內核中

四、實例解析

1.自定義一個cdev結構體

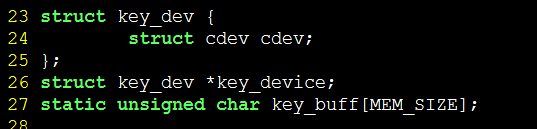

如圖所示，上述代碼中，先自定義一個簡單的cdev結構體key_dev，然后再實例化key_device, 接下來就定義一個我們接下來要操作的數組key_buff[MEM_SIZE],MEM_SIZE為自定義的內存的大小。

2.在init函數中初始化cdev結構體

當我們的應用程序調用open函數打開設備時，

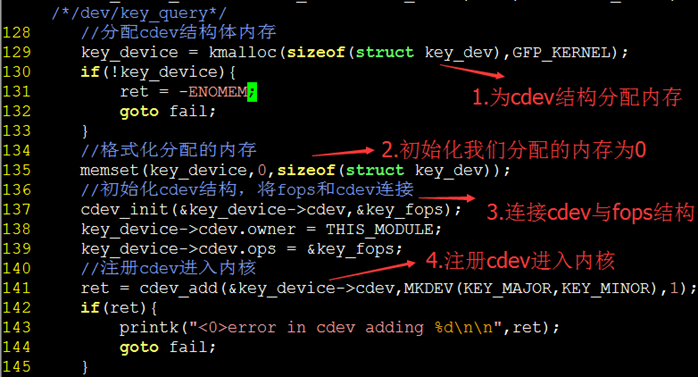

在init函數中初始化cdev結構體，為cdev結構體開辟內存，連接cdev與fops結構體，注冊cdev進入內核

3.一旦注冊入內核，我們就可以開始使用了

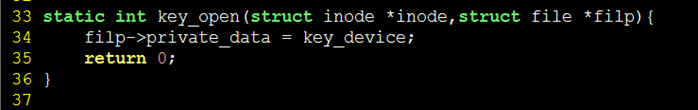

當我們的應用程序打開設備時，在open函數中將filp的private_data賦值為我們所分配的key_device的結構體

4.釋放cdev內存

當我們不用驅動時自然就要釋放我們剛剛開辟的內存。

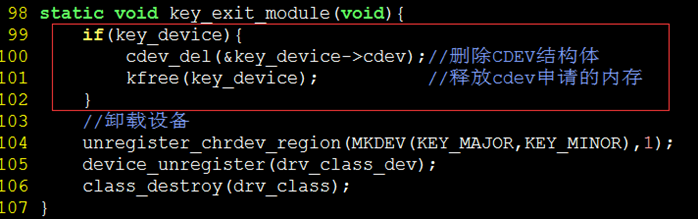

如圖所示，首先刪除cdev結構體，然后再使用kfree來釋放cdev釋放申請的內存

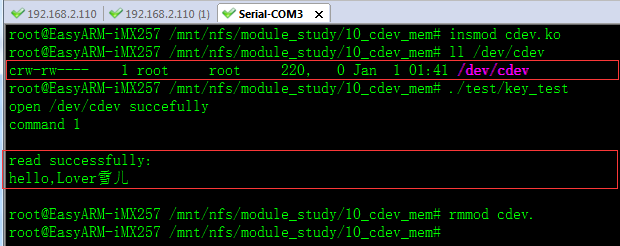

5.編譯與測試

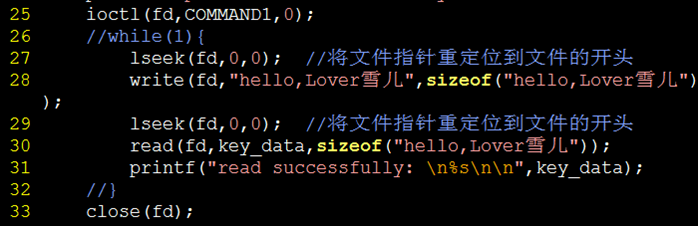

如圖所示，我們在應用程序中先使用write函數往數組中寫入'hello，Lover雪兒'的字符串，然后再使用read函數讀取內容，但是，必須注意一點，在每次read后者write前，必須先使用lseek函數中重定位指針。

附上驅動程序源代碼：

  1 #include

  2 #include

  3 #include

  4 #include

  5 #include

  6 #include

  7 #include

  8 #include

  9 #include

 10 #include

 11 #include

 12 #include

 13

 14 #define DEVICE_NAME    'cdev'

 15 #define Driver_NAME 'key_cdev'

 16

 17 #define KEY_MAJOR 220

 18 #define KEY_MINOR 0

 19 #define COMMAND1 1

 20 #define COMMAND2 2

 21 #define MEM_SIZE 256

 22

 23 struct key_dev {

 24         struct cdev cdev;

 25 };

 26 struct key_dev *key_device;

 27 static unsigned char key_buff[MEM_SIZE];

 28

 29 //auto to create device node

 30 static struct class *drv_class = NULL;

 31 static struct class_device *drv_class_dev = NULL;

 32

 33 static int key_open(struct inode *inode,struct file *filp){

 34     filp->private_data = key_device;

 35     return 0;

 36 }

 37

 38 static int key_release(struct inode* inode,struct file *filp){

 39     return 0;

 40 }

 41

 42 static ssize_t key_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos){

 43     ssize_t ret = 0;

 44     loff_t pos = *f_pos;

 45     if(pos > MEM_SIZE)    //如果文件指針偏移超出文件大小

 46         return ret = 0;

 47     if(count > (MEM_SIZE - pos))

 48         count = 256 - pos;    //若內存不足，則寫到內存滿的位置

 49     pos += count;

 50     //讀出數據

 51     if(copy_to_user(buf,key_buff + *f_pos,count)){

 52         return ret = -EFAULT;

 53     }

 54     *f_pos = pos;

 55     return count;

 56 }

 57

 58 static ssize_t key_write(struct file *filp, const char __user *buf, size_t count, loff_t *f_pos){

 59     ssize_t ret = -ENOMEM;

 60     loff_t pos = *f_pos;        //獲取當前文件指針偏移

 61     if(pos > MEM_SIZE)    //如果文件指針偏移超出文件大小

 62         return ret;

 63     if(count > (MEM_SIZE - pos))

 64         count = 256 - pos;    //若內存不足，則寫到內存滿的位置

 65     pos += count;

 66     //從fops處開始寫入數據

 67     if(copy_from_user(key_buff + *f_pos,buf,count)){

 68         ret = -EFAULT;

 69         return ret;

 70     }

 71     *f_pos = pos;

 72     return count;

 73 }

 74

 75 static int key_ioctl(struct inode *inode, struct file *filp, unsigned int cmd, unsigned long arg){

 76     switch(cmd){

 77         case COMMAND1: printk('<0>ncommand 1 n'); break;

 78         case COMMAND2: printk('<0>ncommand 2 n'); break;

 79         default: printk('<0>command default n'); break;

 80     }

 81     return 0;

 82 }

 83

 84 static loff_t key_llseek(struct file *filp, loff_t off, int whence){

 85     loff_t pos;

 86     pos = filp->f_pos;    //獲取文件指針當前位置

 87     switch(whence){

 88         case 0: pos = off;    break;    //重定位到文件開頭
