1. 硬件關系
硬件連接

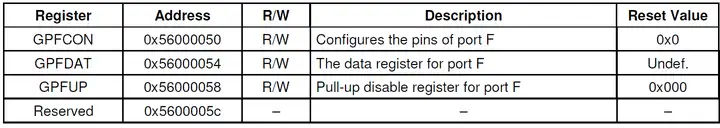

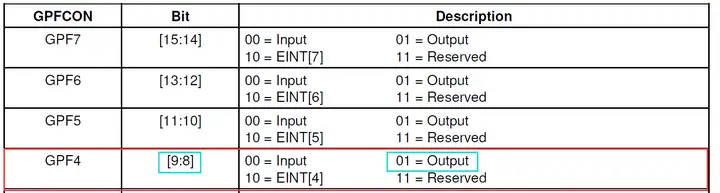

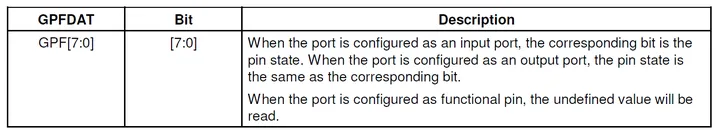

相關引腳定義
2.匯編知識
基本匯編指令：
LDR r0,[r1] 假設r1的值為x,則將x的地址存入r0
str r0,[r1] 假設r1的值為x，則將r0寫入到x地址上
B 跳轉
mov r0,r1 把r1賦值給r0，也就是r0=r1
ldr r0,=0x12345678 偽指令，在編譯工具編譯下會被拆分為arm指令。相當于r0=0x12345678 而mov指令賦值只能是簡單值，而ldr偽指令可以任意值
匯編基本格式
.text .global _start _start: #你的代碼
編寫程序
.text .global _start _start: /*配置GPFCON寄存器，將GPF4設置為輸出 *地址為：0x56000050 */ ldr r0,=0x56000050 ldr r1,=0x100 str r1,[r0] /*配置GPFDAT寄存器，將GPF4輸出0 *地址為：0x56000054 */ ldr r0,=0x56000054 ldr r1,=0 str r1,[r0] halt: B halt /*循環*/
編譯得到bin文件(指令說明等后續說明)
arm-linux-gcc -c -o led_on.o led_on.S
arm-linux-ld -Ttext 0 led_on.o -o led_on.elf
arm-linux-objcopy -O binary -S led_on.elf led_on.bin
