LTC3612EUDC 演示板、3A、4MHz、單片同步降壓穩壓器

使用 Analog Devices 的 LTC3612EUDC 的參考設計

設計簡介

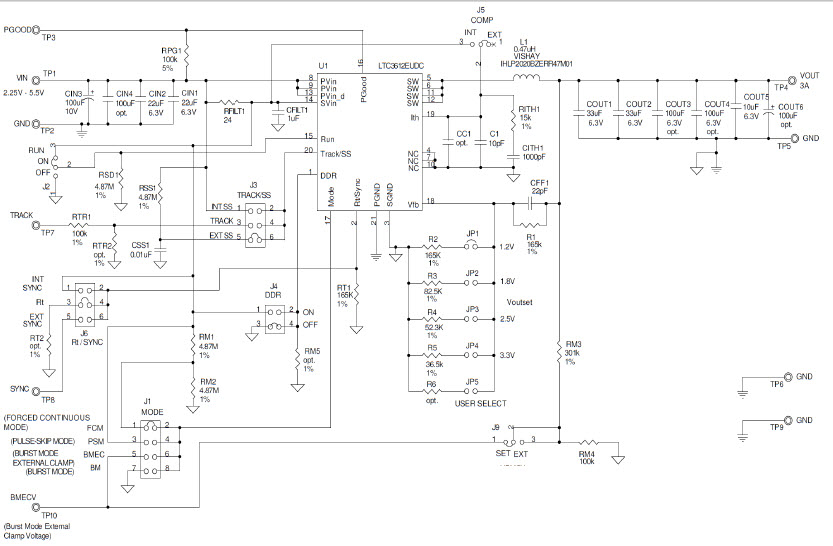

演示電路 1310 是一款高效率、高頻降壓轉換器，集成了 LTC3612 單片同步穩壓器。 LTC3612 的輸入電壓范圍為 2.25V 至 5.5V，能夠提供高達 3A 的輸出電流

說明

Demo Circuit 1310 is a high efficiency, high frequency step-down converter, incorporating the LTC3612 monolithic synchronous regulator. The LTC3612 has an input voltage range of 2.25V to 5.5V, and is capable of delivering up to 3A of output current

主要特色

Conversion Type

DC to DC
Input Voltage

2.25 to 5.5 V
Output Voltage

1.2|1.8|2.5|3.3 V
Output Current

0 to 3 A
Efficiency

90 %
Topology

Buck

相關文檔

dc1310a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3612EUDC#PBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.25V to 5.5V Synchronous Step Down Single-Out 0.6V to 5.5V 3A Automotive 20-Pin QFN EP Tube	點擊下載
LTC3612EUDC#TRPBF	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.25V to 5.5V Synchronous Step Down Single-Out 0.6V to 5.5V 3A Automotive 20-Pin QFN EP T/R	點擊下載
