在日常生活中、尤其是有小孩的家庭，經常會遇到電話機未掛好、外線要不進來的情況。只要連接本電路，再出現這種情況時就會自動模擬掛機。

原理見下圖。電話機未掛好時線路中就會出現忙音信號，它是頻率為450Hz、占空比為1:1的方波。IC2為音頻鎖相環電路，它的作用就是檢測線路中有無忙音信號，它的中心頻率由Rw與C5的積決定（f=l.l/RwC5），調節Rw，使其中心頻率為450HzoIC3組成雙穩態觸發器，當2腳出現下降沿時，3腳就會輸出高電平，直到6腳出現上升沿時，3腳才會恢復為低電平，IC1組成小信號放大器，負反饋電阻R3用來改善電路的穩定性。

如電話機未掛好，線路中的忙音信號經變壓器T耦合．1Cl放大后送入IC2的3腳，解調出的忙音信號經8腳輸出，加在C6的正端，使V2交替截止和導通，同時發光二極管閃閃發光，當V2截止時，電源經R6、D4向C7充電，經過幾個周期后，C7上的電壓使V3導通，IC3的3腳輸出高電平，繼電器吸切合，切斷電話機電路而掛機，當外線來電時，振鈴信號的正半周經D3、氖泡N、R1、R2導通，在R2上的壓降使V1導通觸發音樂電路而發出聲音，提醒主人有電話來，此時只需拿起電話聽筒，按一下SB即可通話。

另外，本電路也可做成一種簡單的未掛機提醒電路，將圖中IC3及其外圍控制電路除去，用V3直接觸發音樂塊即可。當電話未掛好時，音樂塊就會發出音樂提醒主人掛好電話，由于電話局送來的忙音信號大約持續40秒左右，如果在這段時間內還未掛好電話，它就不再提醒了。

圖中T為1:1的隔離變壓器，讀者可自行繞制，采用30#的漆包線，在小型變壓器鐵芯上雙線并繞200圈左右即可。

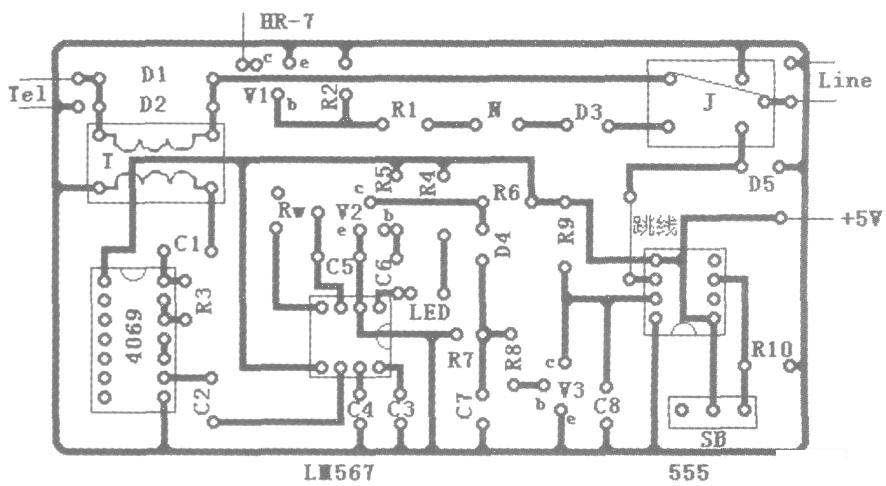

下圖為其印制版圖。
