數顯1～9V穩壓電源附加裝置
來源:互聯網發布者:方世玉223 關鍵詞: 穩壓電源 更新時間: 2025/04/15

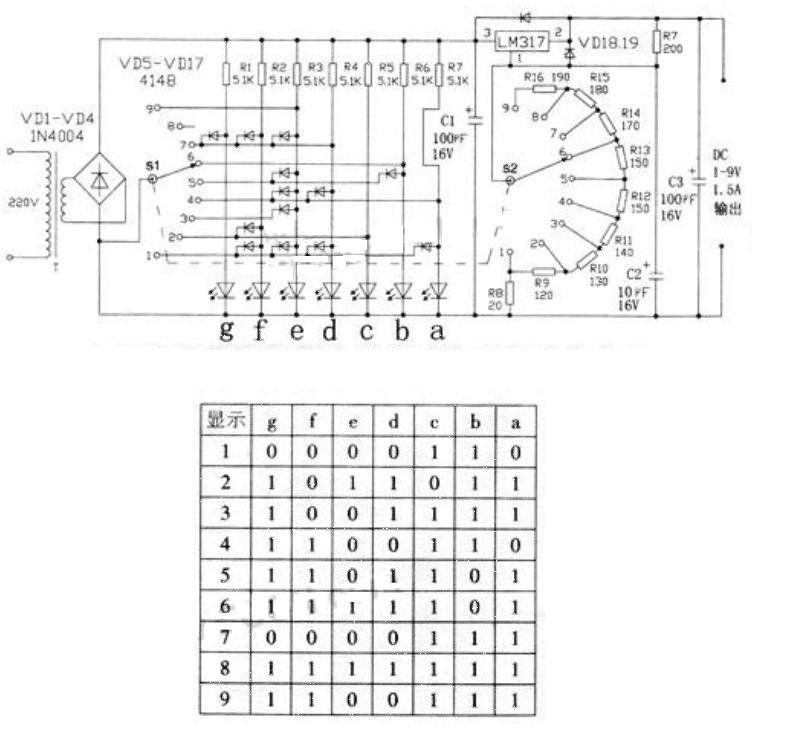

這里介紹的數顯1～9V穩壓電源附加裝置見附圖。根據需要該穩壓電源可輸出DC1～9V（共九擋），并選用紅色的一位LED數碼管顯示1～9的輸出電壓值。LED數碼管7段顯示編碼見附表，其編碼由S1和VD5～VD17完成（表中“1”表示亮，“O”表示滅）。（注：數碼管選用共陰連接，切記!）S1、S2可用波段開關改制，因線路簡單。調試方法不多述。只要按圖中的接法，一裝即成。
