電路功能與優勢

圖1所示電路是一種僅使用兩個模擬器件的全功能、靈活、可編程的模擬輸出解決方案，它滿足可編程邏輯控制器（PLC）和分布式控制系統（DCS）應用的大部分要求。 AD5660-1 是一款低功耗（2.8 mW @ 5 V）、軌到軌輸出、16位nanoDAC?， AD5750-1是一款工業用電流/電壓輸出驅動器，二者相結合可提供所有典型的電流和電壓輸出范圍、16位分辨率且無失碼、0.05%的線性度以及小于0.1%的輸出誤差。該電路還具有一些支持工業應用的重要特性，如片內輸出故障檢測、用于防止分組錯誤（PEC）的CRC校驗以及靈活的上電選項等，非常適合構建魯棒的工業控制系統。在大批量生產中，它無需外部精密電阻或校準程序就能保持一致的性能，因而是PLC或DCS模塊的理想選擇。

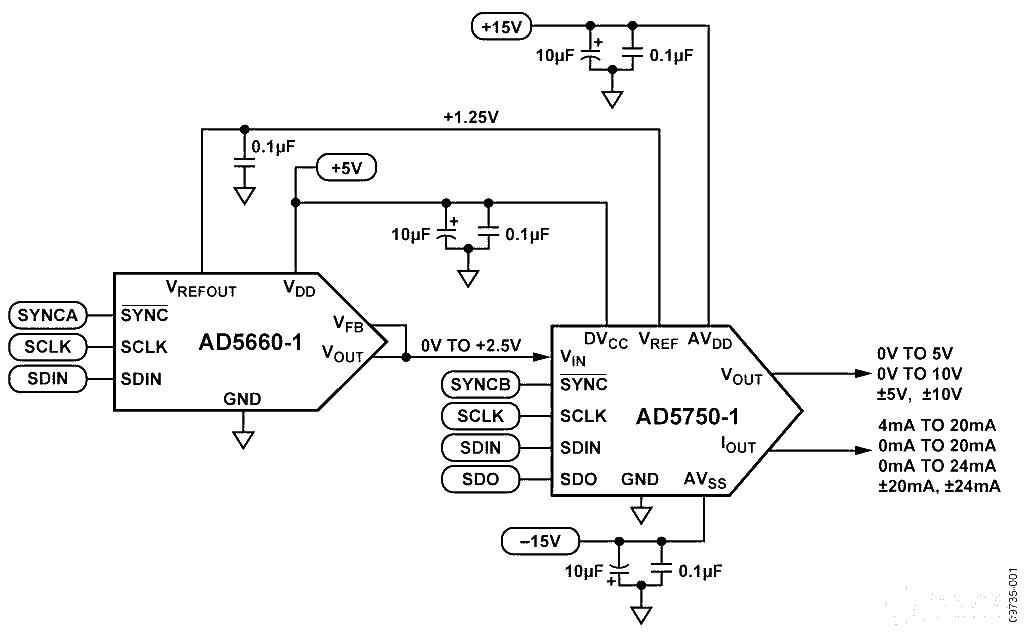

圖1. 針對單通道的基本模擬輸出電路（原理示意圖，未顯示所有連接和保護電路）

　　電路描述

AD5750/AD5750-1是單通道、低成本、精密電壓/電流輸出驅動器，設計用于滿足工業過程控制應用的需要。電壓輸出范圍可以針對PLC和DCS 應用的標準輸出范圍進行編程：0 V至5 V、0 V至10 V、?5 V至+5 V和?10 V至+10 V。針對標準范圍，還提供了20%的超范圍設置，由此便可得到下列選項：0 V至6 V、0 V至12 V、?6 V至+6 V和?12 V至+12 V。

電流輸出通過單獨的引腳提供，可以編程為以下范圍：4 mA至20 mA、0 mA至20 mA、?20 mA至+20 mA、0 mA至24 mA和?24 mA至+24 mA。單極性范圍具有2%的超范圍設置。由于AD5750/AD5750-1的電流輸出既可以是源電流，也可以是吸電流，因此它能與廣泛的傳感器或執行器接口。如果需要，可以將電壓和電流輸出引腳連在一起，以便將終端系統配置為單通道輸出。

AD5660-1是一款單通道、低成本、低功耗、軌到軌電壓緩沖輸出nanoDAC，片內集成一個1.25V、5 ppm/°C基準電壓源。AD5660-1內置一個上電復位電路，確保DAC輸出上電至0 V并保持該電平，直到執行一次有效的寫操作為止。

AD5660-1 DAC與AD5750-1驅動器之間的接口簡單，無需外部器件。AD5660-1的輸出電壓范圍是0 V到2.5 V，與AD5750-1的輸入范圍匹配。此外，AD5660-1的基準輸出電壓為1.25 V，與AD5750-1的基準輸入要求完全匹配。

用于PLC和DCS應用的器件所需的ESD保護和過壓保護一般遠高于形式上的推薦要求。AD5750-1的各引腳內置ESD保護二極管，可以防止3 kV瞬變損害器件（人體模型）。但是，工業控制環境可能會使I/O電路遭受高得多的瞬變。EVAL-CN0203-SDPZ電路板內置外部30 V/600 W瞬變電壓抑制器（TVS）、50 mA/30 V自恢復保險絲（PolySwitch）和肖特基功率二極管，以提供更高電壓的ESD保護、50 mA過流保護和30 V過壓保護。圖1的原理示意圖未顯示可選的外部保護電路，但可以在CN0203設計支持包的詳細原理圖（EVAL-CN0203-SDPZ-SCH pdf文件）中找到： www、analog、com/CN0203-DesignSupport

本電路必須構建在具有較大面積接地層的多層電路板上。為實現最佳性能，必須采用適當的布局、接地和去耦技術（請參考 教程MT-031——“實現數據轉換器的接地并解開AGND和DGND的謎團”“ 以及 教程MT-101——“去耦技術”）。
