焊接機是一種電氣設備，能夠在相對較低的直流電壓下產生非常高的電流。這種高電流輸出可用于創建預期的焊接電弧和焊接接頭。焊接接頭是通過焊機產生的大電流短路將焊條熔合在接頭區域而形成的。

可以使用幾個普通的5安培變壓器和幾個大電流橋式整流器來建造小型焊接機。讓我們學習如何做到這一點。

如下圖所示，我們并聯使用了4個25-0-25V 5安培變壓器，以產生相當好的20安培電流用于焊接目的。

建議僅對小型焊接接頭使用。

可以看到變壓器的次級與大電流橋式整流器并聯連接。

橋式整流器將交流電轉換為直流電，并另外將 25+25 = 50 V 升壓至 50 x 1.41 = 70 V 的更高峰值電平

因此，總體而言，該小型焊機電路的輸出能夠在70安培下產生20 V，相當于70 x 20 =1400瓦的功率，足以在小接頭上產生強烈的焊接電弧。

橋式整流器的額定電流必須為 10 A。

您可以使用 10 安培二極管來構建橋式整流器，也可以為組件準備好 10 安培橋式整流器模塊。

使用電容法

注意：以下電容焊接電路觸摸起來非常危險，因?yàn)檎麄€(gè)電路沒有與電源交流隔離，因此嚴格不建議用于焊接目的。

閱讀它僅用于教育目的和獲取有關電容式高壓大電流發生器電路的知識。

自制的小型焊機電路是大多數新業余愛好者和機械工程師為了解決他們偶爾的工作臺金屬焊接工作而尋找的。

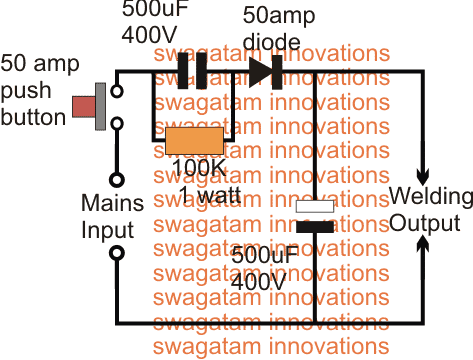

不使用復雜電路的微型焊接機可能可以使用電容式電源構建，如下圖所示：

注意：下面顯示的迷你焊機電路不是與電源隔離的，并且有可能在幾秒鐘內殺死一個人，因此在通電條件下處理此設備時建議格外小心。

上面顯示的想法是一個普通的電容式電源電路，其中包含極端電容器的值。

電路操作

在輸入側，我們可以看到一個強大的500uF / 400V電容器，而在輸出側也可以看到一個類似的額定電容器用于增強電流。

焊接系統中最基本的參數是高電流，因此可以在短路結處形成極高的溫度，在所討論的金屬接頭上。

這種高電流產生可以通過使用高功率變壓器或我們?cè)诘谝欢沃杏懻摰腟MPS版本來實現。

變壓器可能過于笨重，而SMPS電路對于新手來說過于復雜，通過相對簡單的設計實現大電流焊接的唯一替代方法可能是采用如上所示的大電流電容電源。

500uF/400V電容器有望產生高達36安培@220V的突發電流，并通過補充輸出濾波電容器進行增強，該電流有望進行一些嚴重的焊接動作。

您可以使用以下兩個計算器軟件驗證上述規格：

顯示的按鈕使用戶能夠通過短路爆發而不是通過連續電弧來完成焊接工作，這可能是危險的，無論如何都不建議在焊接操作中這樣做。

輸入的500uF / 400V電容器看起來很大，在市場上可能不容易買到，因此這可以通過使用500個并聯的1uF / 400V PPC電容器來構建，這可能會占用一些空間，但該方法仍然很容易實現。

使用非極性電容器

該電容器最好是非極性電容器，但是由于二極管串聯放置，這意味著電解質電容器也可以毫無問題地達到該目的。

輸出側的第二個電容器肯定可以是電解型。

對于更大的電流，上限的值可以增加到更高的限制，這是唯一需要關注的參數。

優點和缺點

這種電路的優點是體積小，價格便宜，可以快速構建和使用。缺點是它非常危險，因?yàn)檩敵龆丝赡苡薪涣麟妷海虼四仨毚髦鹉z手套處理整個系統。
