數碼博主沈義人近日發文評小米多線圈無線快充板，稱小米這個多線圈無線快充板應該算是今年Apple用戶最值得購買的無線充電板了，而且對比小米上一代追蹤式無線充電板來說體驗進步巨大。
目前移動終端采用無線充電的場景越來越多，關于如何提高無線充電的效率問題也備受關注。相關技術中，移動終端的無線充電電路主要采用LDO/Buck架構，這種架構下，無線充電的充電效率在70％左右，而充電功率在10W左右。為了進一步提高充電功率，可以提高LDO的輸出電壓或輸出電流。然而，受到無線充電電路中充電管理芯片的輸入電壓限制，采用提高輸出電壓的方式無法大幅提升充電功率，而采用提高輸出電流的方式，則會產生嚴重的發熱問題。
為此，小米于2019年7月5日申請了一項名為“無線充電方法、電路及系統”的發明專利（申請?zhí)? 201910603219.3），申請人為北京小米移動軟件有限公司。

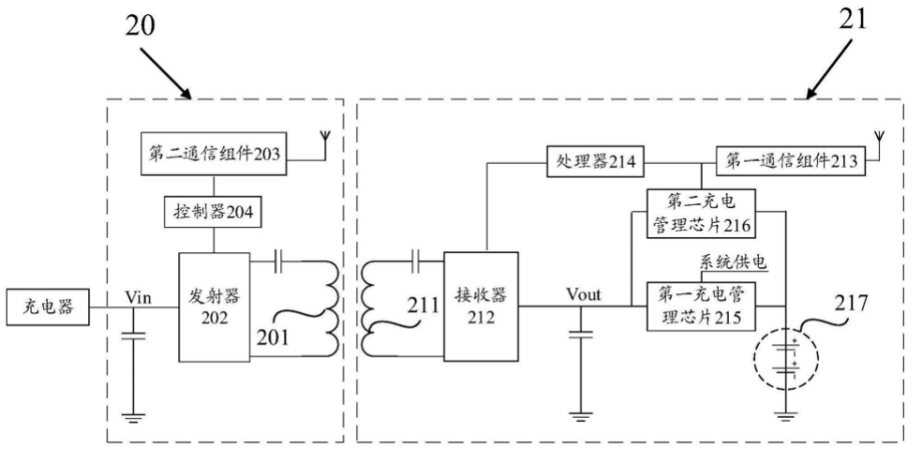

圖1 功率發送電路與功率接收電路示意圖
圖1為本發明提出的功率發送電路與功率接收電路的電路示意圖，功率發送電路20包括功率發送線圈201、發射器202、第二通信組件203以及控制器204；功率接收電路21包括功率接收線圈211、接收器212、第一通信組件213、處理器214、第一充電管理芯片215、第二充電管理芯片216以及多串電池組217。其中功率發送線圈通過電磁感應原理向功率接收電路發送無線功率信號。功率接收線圈同樣通過電磁感應原理接收功率發送電路傳輸?shù)臒o(wú)線功率信號并輸入至接收器。
當功率發送電路與充電器連接時，充電器輸出直流功率信號，而功率發送線圈需輸出交流功率信號，所以發射器的工作包括三種情況，分別為全橋逆變電路、半橋逆變電路并通過全橋逆變電路、以及半橋逆變電路將發射器一側輸入的直流功率信號轉換為交流功率信號并輸出至功率發送線圈。相應的，功率接收電路側需要將功率接收線圈輸入的交流功率信號轉變?yōu)橹绷鞴β市盘?hào)，故而接收器包括整流電路來完成這個過程。
無線功率發送設備與接收設備還可以通過帶外通信進行數據傳輸，由于帶外通信信號不易受到負載波動和線圈耦合的影響，因此通信信號質量較帶內通信而言有所提升。
另外，通過第一充電管理芯片對多串電池組進行充電的過程中，包含兩種充電模式：升壓模式和降壓模式。前者為第一充電管理芯片通過升壓式變換器實現輸出電壓大于輸入電壓，升壓式變換器是一種輸出電壓大于輸入電壓的單管不隔離直流變換器；后者為第一充電管理芯片通過降壓式變換器實現輸出電壓小于輸入電壓，降壓式變換器是一種輸出電壓小于輸入電壓的單管不隔離直流變換器。
簡而言之，小米的車用無線充電專利，通過第一充電管理芯片和第二充電管理芯片對多串電池組進行充電，解決了相關技術中無線充電的充電功率受限的問題。
小米是一家專注于智能硬件和電子產品研發的全球化移動互聯網企業，致力于讓全球每個人都能享受科技帶來的美好生活。未來小米將會繼續致力于用科技改善人類生活的壯麗事業。
