0   引言

永磁同步電機（Permanent magnet synchronous motor，PMSM）具有轉矩密度大、動態性能好、可靠性高等競爭優勢，已廣泛應用于交通、制造設備、家電等行業[1-3]。同時，無傳感器控制在永磁同步電機中具有成本降低、系統小型化和可靠性提高等優點。零和低速下的PMSM 無傳感器控制方法主要是高頻信號注入。高頻信號注入法是基于電機凸極性的，其主要思想是：將高頻電壓信號注入電機定子端，定子電流中會出現一個響應電流信號，此響應信號就包含了轉子的位置相關信息，可憑借軟件處理獲取轉子的實際位置。高頻信號注入法主要有以下兩種：基于旋轉高頻信號注入法[4-6]和基于脈振高頻信號注入法[7-9]。高頻信號注入法可保證電機低速下穩定運行，此方法在理論上具有很高的精度，但無論是在高頻響應電流、控制電流的提取，還是繞組、永磁體、以及開關損耗，都對算法和硬件電路提出了很高的要求。而過往的研究中脈振高頻正弦注入證明了其良好的魯棒性及估計精度，且控制方法簡單，故本文選擇脈振高頻電壓注入法作為PMSM 零和低速范圍下的無傳感器控制策略進行研究。

1   脈振高頻電壓注入法

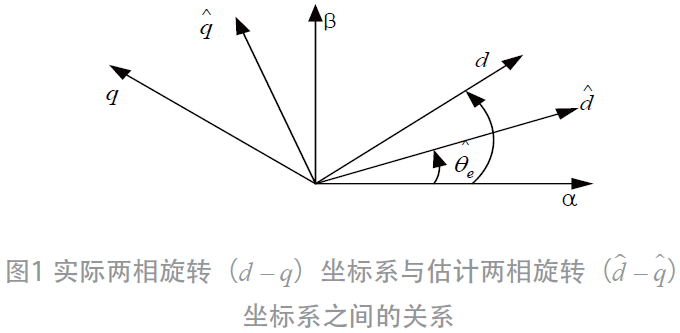

在脈振高頻電壓信號注入法（HFPVI）中，需要建立起如圖 1 所示的實際轉子兩相旋轉（d ? q）坐標系與估計轉子兩相旋轉坐標系之間的聯系。

圖1 中， θe實際轉子位置值，加“  ”的均為估計值，往轉子估計兩相旋轉坐標系注入高頻脈振電壓信號, 其中Uh為注入電壓幅值， ωh為注入電壓頻率，為轉子估計誤差角。根據式（1）可得到PMSM 的ψ ? i 特性曲線，如圖2 所示。當在特性曲線上的任一點通入能夠產生相同磁鏈的正反方向直軸電流由于磁場疊加作用導致磁路飽和發生變化，得到此時的交直軸ψ ? i特性曲線相似，飽和現象消失，使得

在旋轉（d ? q）坐標系下的PMSM 數學模型為：

式（2）（3）中，ψpm為轉子磁鏈， ωr為轉角速度。

估計旋轉坐標軸下的高頻信號電磁關系式：

式（4）中Δθe為位置誤差角向估計坐標系的軸注入如下高頻信號：

將式（5）代入式（4）中得到高頻響應電流為：

由式（6）可以看出，當Δθe為零時，軸高頻電流也等于零，故在對軸高頻電流采取鎖相環（PLL）進行位置信息提取，得到需要的轉子位置信息。

若是Δθe足夠小，則可將式（7）線性化

其中從式（8）可以看出，與Δθe成線性相關，若調節?iθ 的數值趨于零，則Δ θe也趨于零，意味著此時轉子位置的估計值將收斂至實際值。

2   轉子位置估計

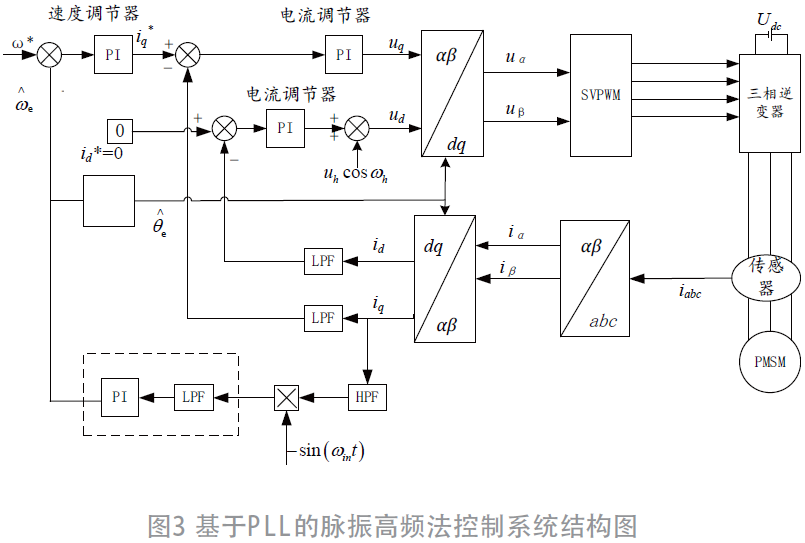

為了獲得電機轉子位置信息，多用基于鎖相環（phase-locked loop，PLL）的轉子位置估計方法，其控制系統如圖3 所示。

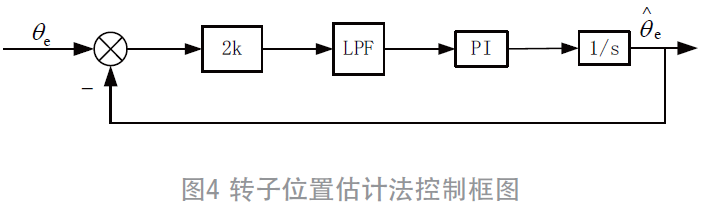

圖3 中的PLL 系統由PI 調節器和LPF 濾波器構成，其控制框圖如圖4 所示。

圖4 中，LPF 濾波器的傳遞函數為：

將通過LPF 濾波器濾波得到的作為PI 調節器的輸入信號，經過PI 調節器后得到轉子位置信息 ，將穩態下的均值設為Z，則有：

T 為積分步長，，式（9）可化簡為：

將式（11）進行變換得到：

要想轉子位置估計值收斂于實際值，則需要Δθe的值越小越很好，從式（12）中可以看出，要想估計誤差小，則需要注入信號的頻率ωh盡可能小，電壓幅值Uh盡可能大。而在估計精度Δθe同樣的情況下，選擇較小的ωh和Uh能夠減輕PI 調節器的壓力，使PI 調節器的調節系數減小。

3   濾波環節改進

在脈振高頻電壓注入法中，響應電流的提取過程復雜，需要用到不少BPF、HPF、LPF 進行信號分離。而濾波器的使用不僅增加了控制系統的計算負擔，也會導致信號出現衰減、延遲等現象。高頻電壓激勵下的響應電流包含高頻分量和基頻分量。傳統脈振高頻電壓注入法的設計中，常采用LPF 將基波電流反饋信號提取出來。LPF 優點明顯，當濾波器的階數設計的足夠高時，可以基本濾除高頻信號，但是缺點也很明顯，使用LPF 會造成電流信號相位上的延遲。基于此本文提出了一種簡化濾波設計，將傳統脈振高頻電壓注入法中提取軸基頻電流反饋信號用到的LPF 省去，軸基頻電流反饋信號可以通過軸電流與軸高頻響應電流做差得到，如式（13）所示。

4   仿真分析

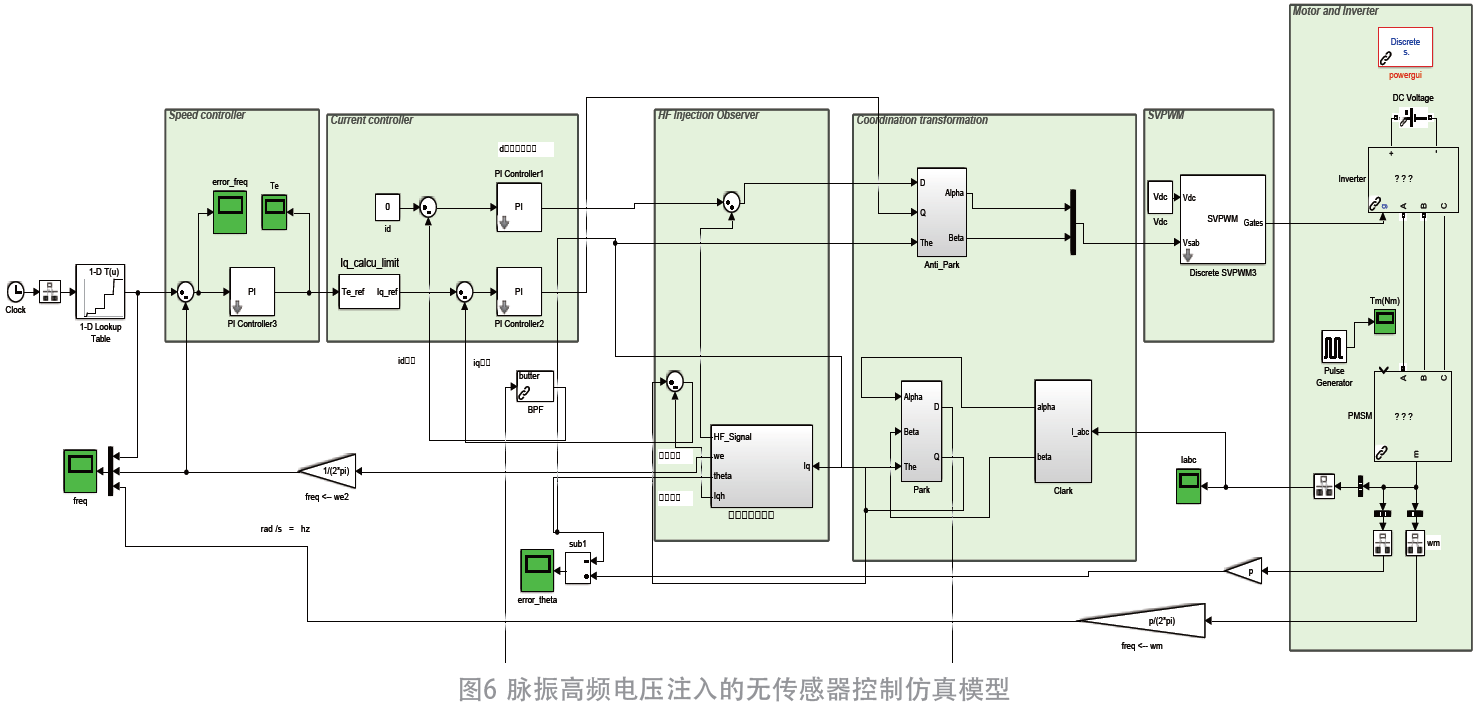

改進后的脈振高頻電壓注入法控制框圖如圖5 所示，并在MATLAB/Simulink 環境下搭建如圖6 所示的仿真模型。

為了驗證改進算法在低速區域無傳感器控制的動態性能，進行轉速突變仿真實驗，給定初始轉速60 r / min ，帶有初始負載轉矩5 N?m，在1 s時突變至240 r / min，3 s 突降至180 r / min ，進行轉速突變仿真實驗，驗證系統的調速性能。圖7 為轉速突變相關仿真波形對比。設計的脈振高頻電壓注入法在轉速突變過程中動態調節性能良好，能快速穩定，實際轉速與估計轉速之間的誤差小，運行曲線光滑，轉速突變時最大轉速誤差為0.3 r / min ，穩定狀態下為0.02 r / min ，位置誤差最大時僅為0.08 rad ，穩定狀態下不超過0.02 rad 。通過對濾波環節的改進，去掉了電流閉環反饋控制的LPF，減小了控制系統的計算量，一定程度上削弱了電流信號因濾波器導致的信號衰減以及相位滯后。

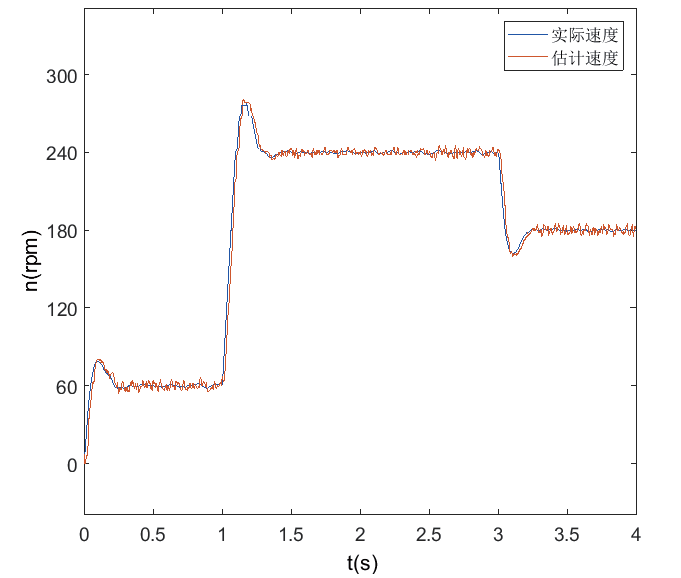

（a1）轉子轉速變換曲線

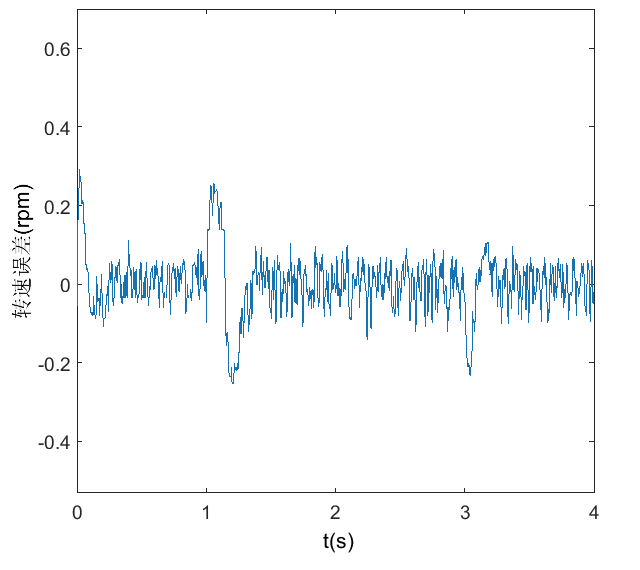

（a2）轉子誤差變化曲線

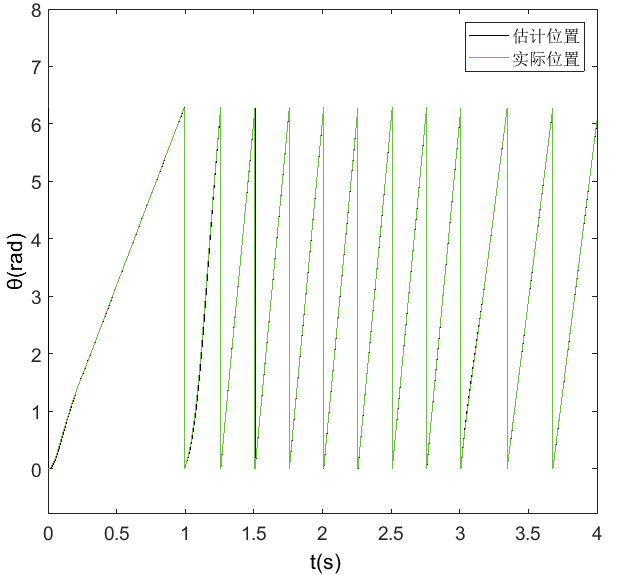

（a3）轉子位置變換曲線

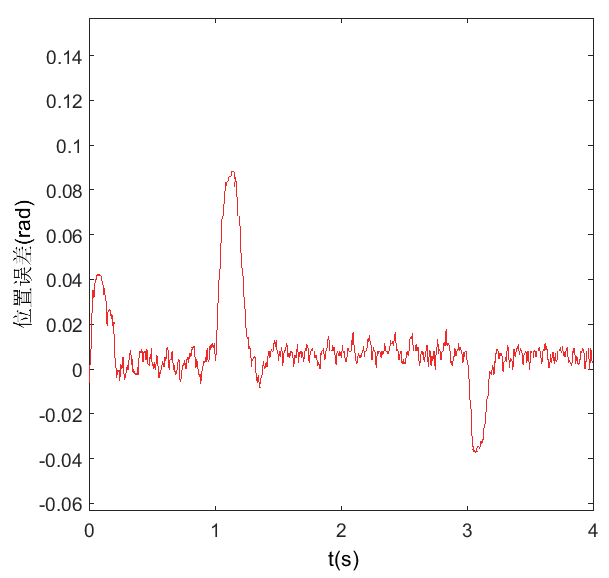

（a4）位置誤差變換曲線

圖7 轉速突變仿真對比波形

5   結束語

本文首先介紹高頻信號注入法的基本原理以及分類，選取了脈振高頻電壓注入法作為研究對象進行低速下的PMSM 無傳感器控制。針對注入法提取信號濾波環節使用多個濾波器造成信號衰減、相位滯后等問題提出改進方法。在MATLAB/Simulink 中建立仿真模型，對設計的脈振高頻電壓注入法的進行了動態仿真實驗，仿真結果表明了所設計無傳感器控制算法各項性能指標很好地滿足低速狀態下PMSM 無傳感器控制的性能需求。

參考文獻：

[1] TANG Q P,SHEN A,LUO X,et al.PMSM sensorless c o n t r o l b y i n j e c t i n g H F p u l s a t i n g c a r r i e r s i g n a l i n t o A B C f r am e [ J ] . I E E E T r a n s a c t i o n s o n P o w e r Electronics,2016,32(5):1-1.

[2] XU W,JIANG Y,MU C,et al. I m p r o v e d n o n l i n e a r f l u x o b s e r v e r - b a s e d s e c o n d - o r d e r S O I F O f o r P M S M s e n s o r l e s s c o n t r o l [ J ] . I E E E T r a n s a c t i o n s o n P o w e r Electronics,2019,34(1):565-579.

[ 3 ] 王高林, 楊榮峰, 李剛, 等.基于高頻信號注入的IPMSM無位置傳感器控制策略[ J ] .電工技術學報,2012,27(11):62-68.

[4] LI G,TENG Q,WANG C,et a l . F C S - M P C s t r a t e g y w i t h sliding mode control for PMSM s y s t e m s d r i v e n b y f o u r -switch inverters[J].Journal of Zhejiang University (Engineering Science),2017,51(3):620-627.

[ 5 ] 言釗, 顏建虎, 費晨.基于旋轉高頻信號注入法的內置式永磁同步電機低速段轉子位置檢測及其誤差補償[ J ] .電機與控制應用,2018,45(9):1-8.

[6] 于安博,劉利,闞志忠,等.高頻脈振信號注入永磁同步電機無濾波器初始位置辨識方法[J].電工技術學報,2021,36(4):801-809.

[7] 樊生文,李雷,鄭春雨.兩種高頻信號注入法無傳感器運行分析對比[J].控制工程,2017,24(10):2093-2098.

[8] 杜平,關振宏,王濤,等.兩種高頻信號注入法與坐標系結合的無位置傳感器運行研究[J].電機與控制應用,2017,44(2):28-32.

[9] 劉海東,周波,郭鴻浩,等.脈振高頻信號注入法誤差分析[J].電工技術學報,2015,30(6):38-44.
