控制要求：按下啟動按鈕SB2，1號電機首先啟動，20秒后2號電機啟動，再過100秒后2號電機停止運行，再過25秒后1號電機停止運行；緊急情況下可按下SB1按鈕1、2號電機均停止。

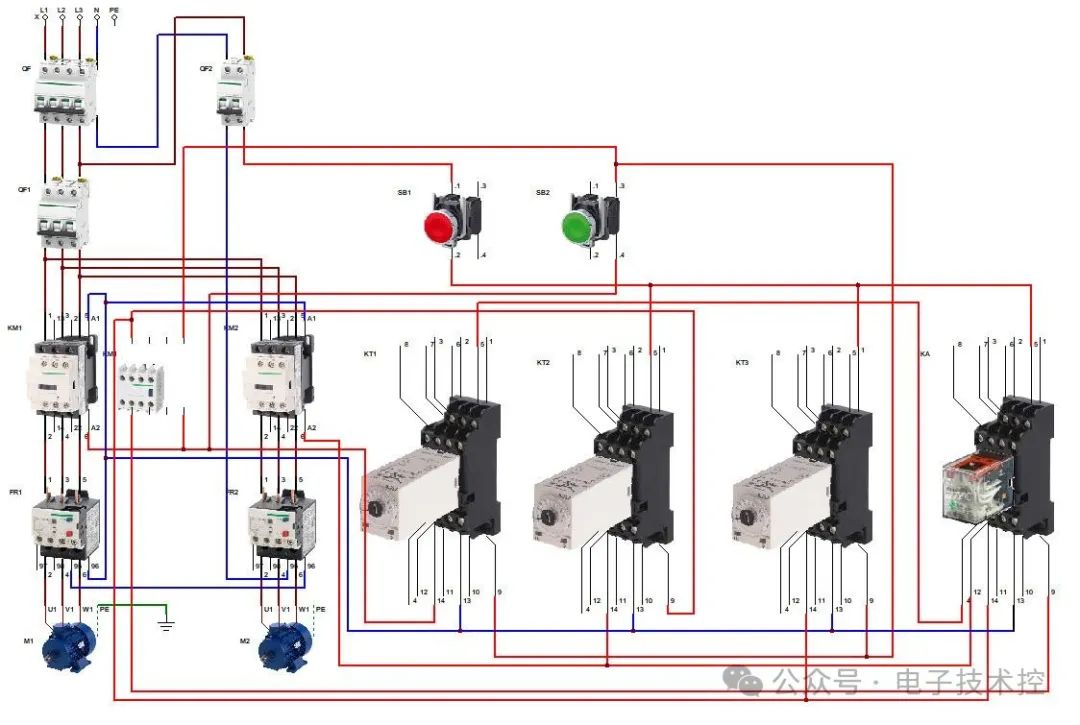

實物接線圖2

實物接線圖1

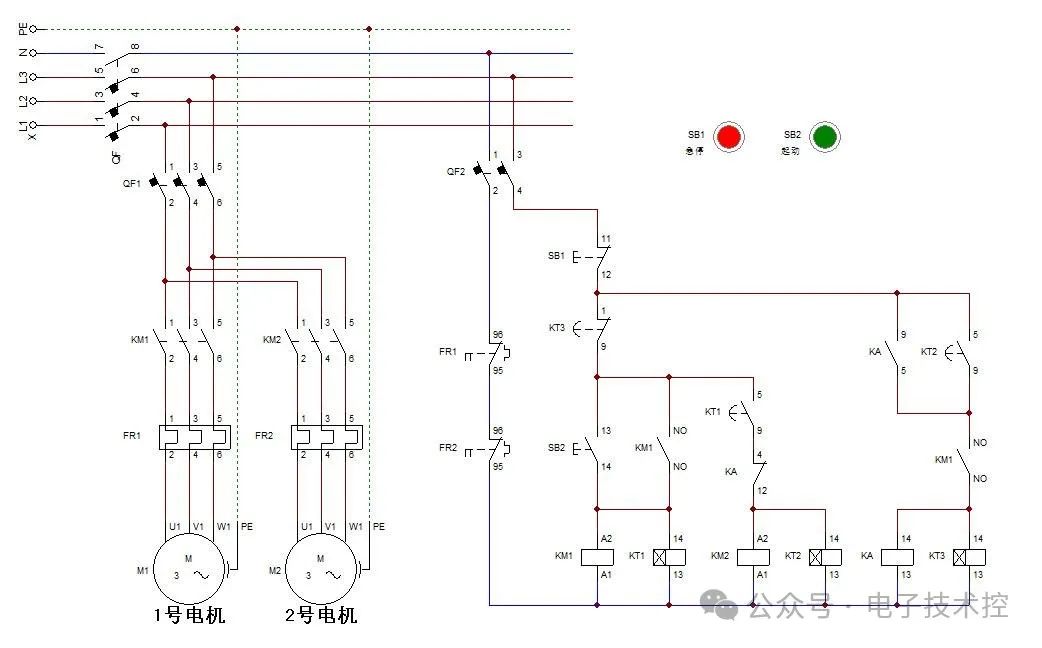

電路圖

本節課要注意兩點：順序啟動和通電延時繼電器的用法。

控制分析：按下啟動按鈕SB2，KM1線圈得電吸合，KM1常開輔助觸點閉合，自保。電機M1啟動。同時時間繼電器KT1線圈得電，開始延時，設定延時時間20秒。

延時20秒以后，KT2常開輔助觸點閉合，接觸器KM2線圈得電吸合，電機M2啟動。同時時間繼電器KT2線圈得電，開始延時，設定延時時間100秒。

延時100秒以后，KT1常開輔助觸點閉合，中間繼電器KA線圈得電吸合，KA自保，因此KA常閉輔助觸點斷開，KM2線圈失電，電機M2立即停止。同時時間繼電器KT3線圈得電，開始延時，設定延時時間25秒。

延時25秒以后，KT1常閉輔助觸點斷開，KM1線圈失電，電機M1停止。

通電延時繼電器（相當于西門子PLC中的計時器TON），即常開觸頭延時通電。使用通電延時繼電器（TON計時器也是如此）時要注意兩點：1）要想正常工作必須是長信號觸發，或者持續供電，因此多采用中間繼電器給其供電。2）通電延時繼電器工作完成后要及時復位，否則有可能影響下一次使用；如果不復位其常開觸頭一直閉合，常閉觸頭一直斷開。也可以采用自復位，即把常閉觸頭串入通電延時繼電器的供電回路中。
