磁保持繼電器是一種利用電磁原理實現自動控制的電氣元件，廣泛應用于自動控制系統、通信系統、電力系統等領域。本文將詳細介紹磁保持繼電器的工作原理、結構特點、應用領域以及維護方法。

一、磁保持繼電器的工作原理

磁保持繼電器主要由線圈、鐵芯、觸點系統、彈簧等部分組成。其工作原理如下：

1. 線圈通電：當磁保持繼電器的線圈通電時，線圈產生磁場。磁場通過鐵芯，使鐵芯磁化。

2. 鐵芯磁化：鐵芯磁化后，其內部產生磁場。磁場對觸點系統產生作用力，使觸點系統發生運動。

3. 觸點閉合：當磁場作用力足夠大時，觸點系統克服彈簧力，觸點閉合，實現電路的接通。

4. 線圈斷電：當磁保持繼電器的線圈斷電時，線圈磁場消失。但由于鐵芯的磁滯特性，鐵芯內部磁場仍然存在，保持觸點閉合狀態。

5. 觸點斷開：要使觸點斷開，需要施加外力，如彈簧力或電磁力。當外力大于鐵芯內部磁場作用力時，觸點系統克服磁場力，觸點斷開，實現電路的斷開。

磁保持繼電器是一種特殊設計的繼電器，它的開關狀態（即觸點的閉合或斷開）不是依靠持續的電流來維持，而是利用永久磁鋼的磁力來保持。

當外部施加一個短暫的脈沖電流通過線圈時，繼電器內部的磁系統會發生改變，從而切換觸點的狀態。一旦狀態切換完成后，即使線圈中的電流消失，繼電器也能繼續保留在新的開關狀態，直到受到相反極性的脈沖電流再次觸發而改變狀態。

磁保持繼電器的觸點受永久磁鐵的磁力影響處于穩定狀態，若需轉換其觸點的開關狀態，只需對線圈加以直流脈沖電壓即可。

如圖1-4所示完美展現了磁保持繼電器由“復位”狀態到“置位”狀態的轉換

其中，圖一為磁保持繼電器的復位狀態示意圖;

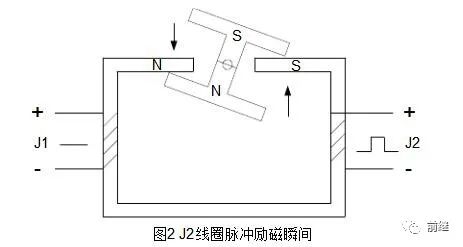

在圖二中，對線圈J2加以正直流脈沖電壓;

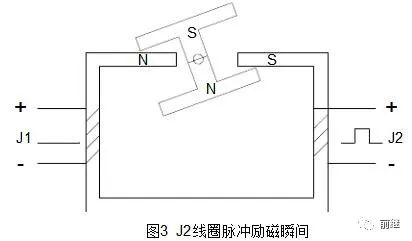

由于線圈J2勵磁后的磁極與永久磁鐵的磁極發生了相互作用，同性相斥，異性相吸，故產生了圖三所示狀態;

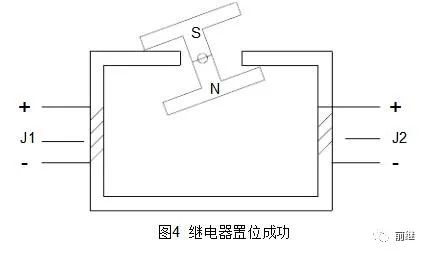

在圖四中，脈沖消失，完成繼電器由“復位”狀態到“置位”狀態的轉換。

二、磁保持繼電器的結構特點

1. 線圈：磁保持繼電器的線圈通常采用漆包線繞制，具有良好的絕緣性能和電磁性能。

2. 鐵芯：鐵芯是磁保持繼電器的核心部件，通常采用高導磁材料制成，如硅鋼片、坡莫合金等。

3. 觸點系統：觸點系統是磁保持繼電器的關鍵部件，通常采用銀合金、銅合金等導電性能良好的材料制成。觸點系統包括動觸點、靜觸點和觸點彈簧等部分。

4. 彈簧：彈簧是磁保持繼電器的重要部件，用于提供觸點系統的復位力。彈簧的材料和結構對繼電器的性能有重要影響。

5. 外殼：磁保持繼電器的外殼通常采用塑料或金屬制成，具有良好的絕緣性能和機械強度。

三、磁保持繼電器的應用領域

1. 自動控制系統：磁保持繼電器在自動控制系統中廣泛應用，如溫度控制、壓力控制、流量控制等。

2. 通信系統：磁保持繼電器在通信系統中用于實現信號的切換和控制，如電話交換機、光纖通信設備等。

3. 電力系統：磁保持繼電器在電力系統中用于實現電路的切換和保護，如斷路器、接觸器等。

4. 工業自動化：磁保持繼電器在工業自動化領域中用于實現設備的自動控制和保護，如輸送帶控制、機器人控制等。

5. 家用電器：磁保持繼電器在家用電器中用于實現電路的控制和保護，如空調、冰箱、洗衣機等。

四、磁保持繼電器的維護方法

1. 定期檢查：定期檢查磁保持繼電器的外觀、接線、觸點等部分，確保其正常工作。

2. 清潔維護：定期清潔磁保持繼電器的外殼、觸點等部分，去除灰塵、油污等污染物。

3. 檢查線圈：檢查磁保持繼電器的線圈是否有斷線、短路等故障，如有故障應及時更換。

4. 檢查觸點：檢查磁保持繼電器的觸點是否有磨損、燒蝕等故障，如有故障應及時更換。

5. 檢查彈簧：檢查磁保持繼電器的彈簧是否有變形、斷裂等故障，如有故障應及時更換。

6. 檢查鐵芯：檢查磁保持繼電器的鐵芯是否有銹蝕、磁化不均等故障，如有故障應及時處理。

7. 避免過載：在使用磁保持繼電器時，應避免長時間過載，以免損壞線圈、觸點等部件。

8. 避免沖擊：在使用磁保持繼電器時，應避免受到劇烈沖擊，以免損壞外殼、觸點等部件。

9. 避免潮濕：在使用磁保持繼電器時，應避免處于潮濕環境，以免影響絕緣性能和電磁性能。

10. 避免高溫：在使用磁保持繼電器時，應避免處于高溫環境，以免影響線圈、觸點等部件的性能。

五、磁保持繼電器的發展趨勢

1. 高性能化：隨著科技的發展，磁保持繼電器的性能不斷提高，如響應速度、負載能力、可靠性等。

2. 微型化：隨著電子技術的不斷進步，磁保持繼電器的體積不斷減小，便于集成到各種設備中。

3. 智能化：磁保持繼電器與微控制器、傳感器等技術相結合，實現智能化控制，提高系統的自動化水平。

4. 節能環保：磁保持繼電器在設計和制造過程中，越來越注重節能環保，如采用低功耗設計
   等。
   磁保持繼電器作為一種特殊的電磁繼電器，在電氣控制系統中發揮著重要作用。其獨特的工作原理和結構特點使得磁保持繼電器具有省電、穩定、快速響應等優點。隨著科技的不斷進步和應用領域的不斷拓展，磁保持繼電器將繼續發揮其在電氣控制系統中的重要作用。
