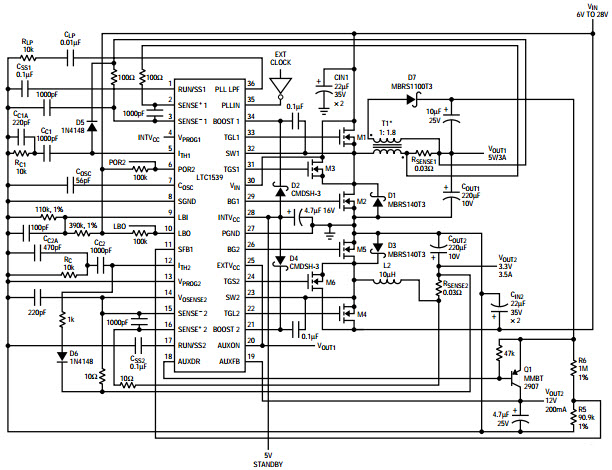

LTC1539CGW 高效低噪聲 5V/20mA 待機、5V/3A、3.3V/3.5A 和 12V/200mA 降壓轉換器的典型應用電路

使用 Analog Devices 的 LTC1539CGW 的參考設計

設計簡介

LTC1539CGW 高效率低噪聲 5V/20mA 待機、5V/3A、3.3V/3.5A 和 12V/200mA 降壓轉換器的典型應用電路。 LTC1539 是一款多輸出同步降壓型開關穩壓器控制器，可在可鎖相固定頻率架構中驅動外部 N 溝道功率 MOSFET

說明

Typical Application Circuit for LTC1539CGW High Efficiency Low Noise 5V/20mA Standby, 5V/3A, 3.3V/3.5A and 12V/200mA Step-Down Converter. The LTC1539 is a multi outputs synchronous step-down switching regulator controller which drives externa N-channel power MOSFETs in a phase-lockable fixed frequency architecture

主要特色

Conversion Type

DC to DC
Input Voltage

5.2 to 28 V
Output Voltage

3.3|5|5|12 V
Output Current

0.02@5V|0.2@12V|3@5V|3.5@3.3V A
Topology

Buck

相關文檔

15389f
