概述

藍牙廣州塔，受音樂控制的小蠻腰，能隨音樂翩翩起舞，無線遙控，藍牙播放音樂，25種動畫，采用插件底板，為節省時間有的從網上買的模塊

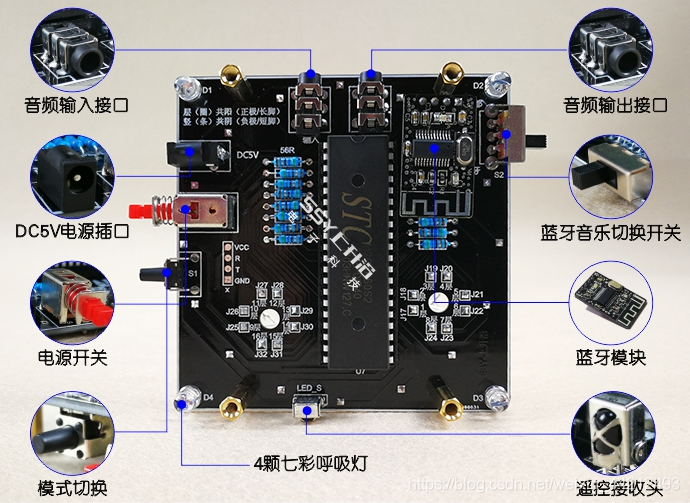

直接上實物圖

在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述

一、主板調試

1、焊接檢查

（1）虛焊短接這方面需要自己檢查，請親耐心檢查哦！

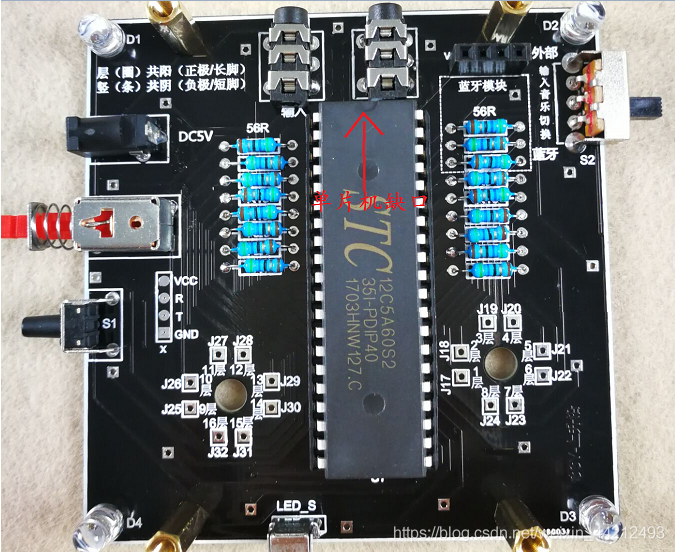

（2）注意芯片的方向為芯片1號腳和缺口方向，焊反將直接燒壞芯片，請看下面箭頭指示！

（3）供電檢查，用萬用表的電壓檔接到絲印為x，測試VCC,GND之間是否短路，是否為5V左右。若供電正常。

2、驅動電路檢查

（1）簡單測試

拿一個LED，長腳接在J17到J32任意一孔，短腳接到旁邊一圈的任意一孔，通電，LED有發光效果，說明單片機，驅動電路大概正常。

（2）具體測試

根據制作步驟，制作出廣州塔塔身第一層LED，層焊接上一根跳線，將制作好的LED，直接插進J1到J16，不用焊接，直接插進去有接觸就行了，通電，跳線一端焊接在層，另一端依次接觸到J17到J25，層的LED有變化，說明J1到J32輸出正常，沒有虛焊或者短路。測試的過程中，如果發現接到J17到J32中的任意輸出時，沒反應，說明相應的輸出連接到芯片端有虛焊，請參考原理圖對相應的輸出進行補焊。比如，我們發現，接到J18的時候，層的LED一點沒反應，這個時候，通過原理圖，我們知道J18是連接到單片機的38腳，我們要對單片機的38腳進行補焊。出現類似問題，都用這個方法排查！

4、LED好壞檢查

（1）每個LED重復驅動電路檢查中的（1）簡單測試，這種方法是利用主板將每個LED測試完成。

（2）利用萬用表測試，將萬用表撥到通斷檔或者LED測試檔，總之是測試LED的檔，紅表筆接LED的正極，黑表筆接負極，LED能發光的說明LED是好的。

5、塔身有些層不亮

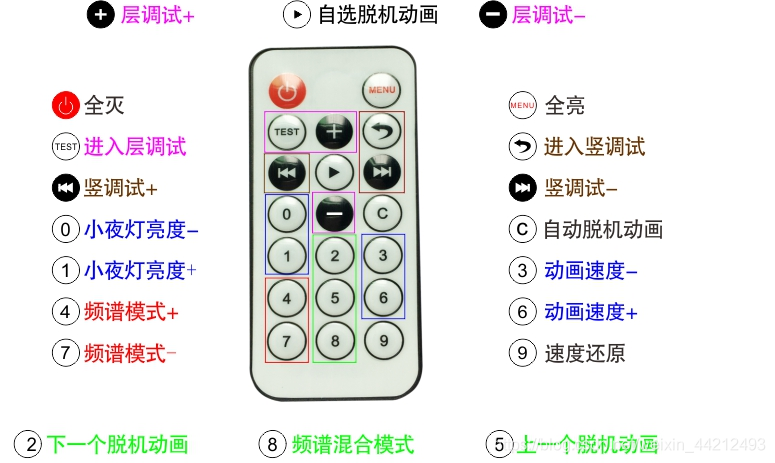

（1）遙控進入調試模式的，豎調試

（2）仔細觀察之前燈不亮的那一層，在這個模式下到底哪顆燈不亮，換掉它即可。


單片機源程序C代碼：


#include <stc12c5a60s2.h>


#define uchar unsigned char

#define uint unsigned int


#define LongToBin(n) (((n>>21)&0x80)|((n>>18)&0x40)|((n>>15)&0x20)|((n>>12)&0x10)|((n>>9)&0x08)|((n>>6)&0x04)|((n>>3)&0x02)|((n)&0x01))

#define BIN(n) LongToBin(0x##n##)


sbit anjian=P4^5;


sbit P0_0=P0^0;//層

sbit P0_1=P0^1;

sbit P0_2=P0^2;

sbit P0_3=P0^3;

sbit P0_4=P0^4;

sbit P0_5=P0^5;

sbit P0_6=P0^6;

sbit P0_7=P0^7;

sbit P4_6=P4^6;

sbit P1_1=P1^1;

sbit P1_2=P1^2;

sbit P1_3=P1^3;

sbit P1_4=P1^4;

sbit P1_5=P1^5;

sbit P1_6=P1^6;

sbit P1_7=P1^7;


sbit P3_0=P3^0;//豎

sbit P3_1=P3^1;

sbit P3_2=P3^2;

sbit P3_3=P3^3;

sbit P3_4=P3^4;

sbit P3_5=P3^5;

sbit P3_6=P3^6;

sbit P3_7=P3^7;

sbit P2_0=P2^0;

sbit P2_1=P2^1;

sbit P2_2=P2^2;

sbit P2_3=P2^3;

sbit P2_4=P2^4;

sbit P2_5=P2^5;

sbit P2_6=P2^6;

sbit P2_7=P2^7;

sbit P4_4=P4^4;


char moshi=1;

char h=0,v=0;

int t=0;

char zy=0,sj=0,jz=0;


bit ly_flag=0; //成功接收標志


void delay_1ms(uint q)

{

uint i,j;

for(i=0;ifor(j=0;j<110;j++);

}

void key()

{

if(anjian0)

{

delay_1ms(5);

if(anjian0)

{

while(anjian0);

jz++;

if(jz2)jz=0;

if(jz0){moshi=1;TR0=0;ET0=0;};

if(jz1){moshi=0;ly_flag=1;TR0=1;ET0=1;}

}

}

}

void dh1()

{

char i,j;

P3_0=0;//J1

P3_1=0;//J2

P3_3=0;//J3

P3_4=0;//J4

P3_5=0;//J5

P3_6=0;//J6

P3_7=0;//J7

P2_0=0;//J8

P2_1=0;//J9

P2_2=0;//J10

P2_3=0;//J11

P2_4=0;//J12

P2_5=0;//J13

P2_6=0;//J14

P2_7=0;//J15

P4_4=0;//J16


P1_7=0;

P1_6=0;

P1_5=0;

P1_4=0;

P1_3=0;

P1_2=0;

P1_1=0;


P4_6=0;


P0=0X01;

delay_1ms(10);

for(j=0;j<7;j++)

{

P0=(P0<<1)|0x01;

delay_1ms(10);

}

P4_6=1;

delay_1ms(10);

P1_1=1;

delay_1ms(10);

P1_2=1;

delay_1ms(10);

P1_3=1;

delay_1ms(10);

P1_4=1;

delay_1ms(10);

P1_5=1;

delay_1ms(10);

P1_6=1;

delay_1ms(10);

P1_7=1;


for(i=0;i<2;i++)

{

P1_7=0;
