內部Flash

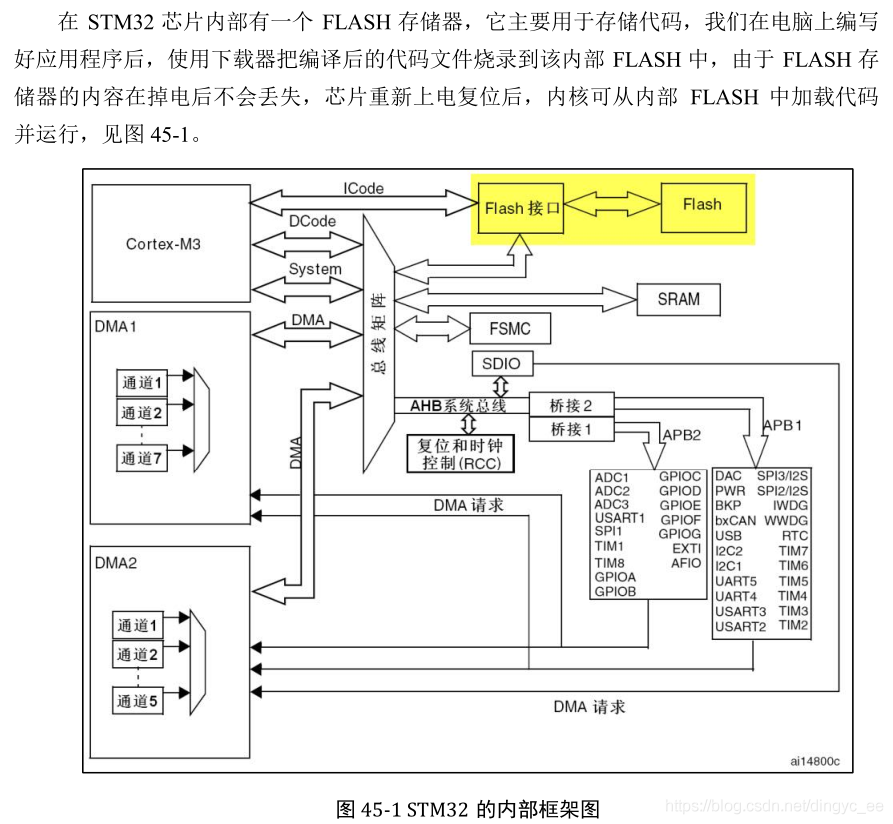

       STM32芯片內部有一個FLASH存儲器，主要用于存儲代碼。我們?cè)陔娔X上編寫好應用程序后，使用下載器把編譯后的代碼文件燒錄到該內部FLASH中，由于FLASH存儲器的內容在掉電后不會丟失，芯片重新上電復位后，內核可從內部FLASH中加載代碼并運行。

       除了使用外部的工具（如下載器）讀寫內部FLASH外，STM32芯片在運行的時候，也能對自身的內部FLASH進行讀寫，因此，若內部FLASH存儲了應用程序后還有剩余的空間，我們可以把它像外部SPI-FLASH那樣利用起來，存儲一些程序運行時產生的需要掉電保存的數據。

       由于訪問內部FLASH的速度要比外部的SPI-FLASH快得多，所以在緊急狀態下常常會使用內部FLASH存儲關鍵記錄；為了防止應用程序被抄襲，有的應用會禁止讀寫內部FLASH中的內容，或者在第一次運行時計算加密信息并記錄到某些區域，然后刪除自身的部分加密代碼，這些應用都涉及到內部FLASH的操作。

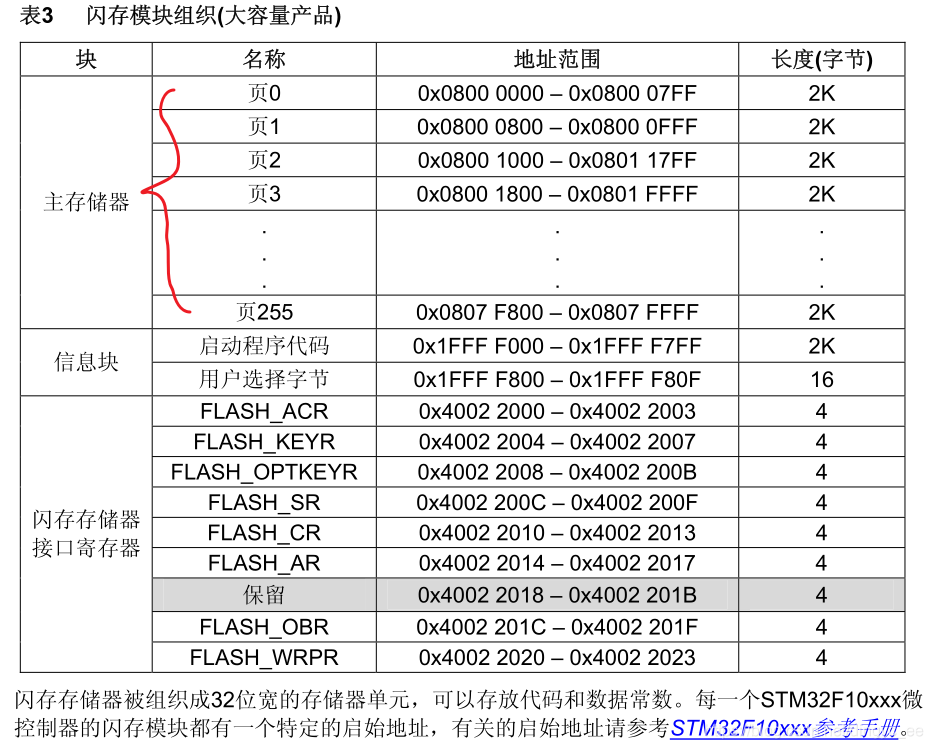

如圖所示為內部Flash結構（大容量）：

主要功能描述：

主存儲器中保存了我們燒寫到Flash中的程序；

啟動程序代碼（系統存儲區）：是用戶不能訪問的區域，它在芯片出廠時已經固化了啟動代碼，它負責實現串口、USB以及CAN等ISP燒錄功能；

用戶選擇字節（選項字節）：選項字節用于配置FLASH的讀寫保護、待機/停機復位、軟件/硬件看門狗等功能；

主存儲器：

       通常我們說STM32內部FLASH的時候，都是指這個主存儲器區域，它是存儲用戶應用程序的空間，芯片型號說明中的256K FLASH、512K FLASH都是指這個區域的大小。

        主存儲器分為256頁，每頁大小為2KB，共512KB。這個分頁的概念，實質就是FLASH存儲器的扇區，與其它FLASH一樣，在寫入數據前，要先按頁（扇區）擦除。

對內部Flash的寫入過程：

1 解鎖：

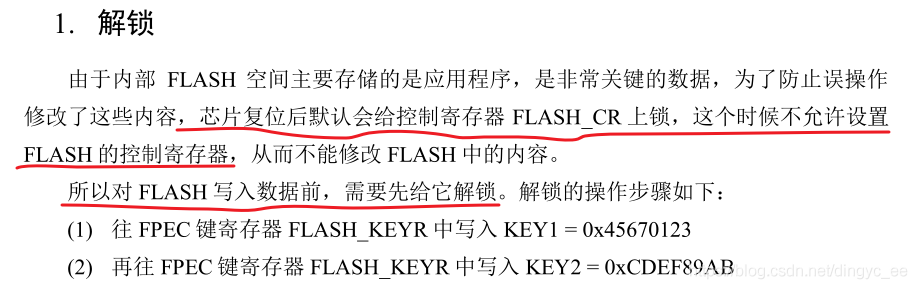

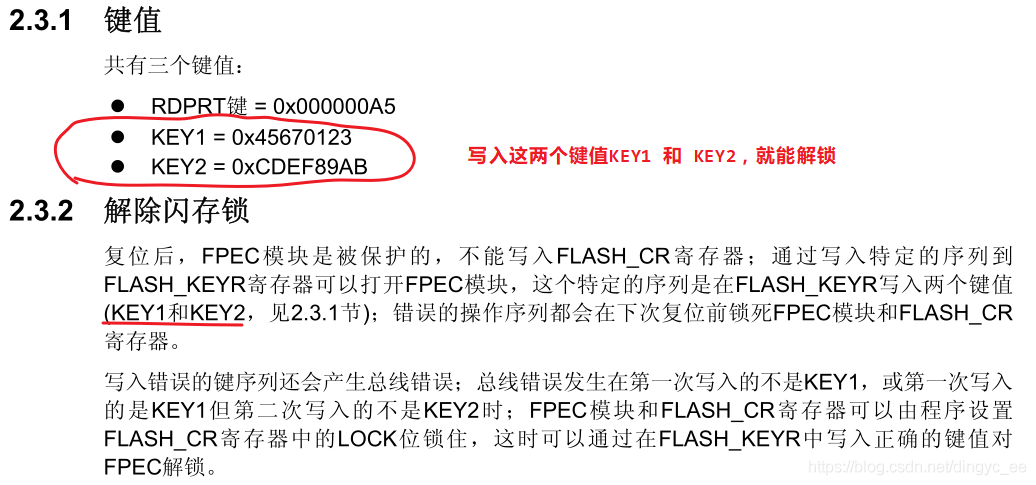

閃存編程手冊說明：

操作過程：

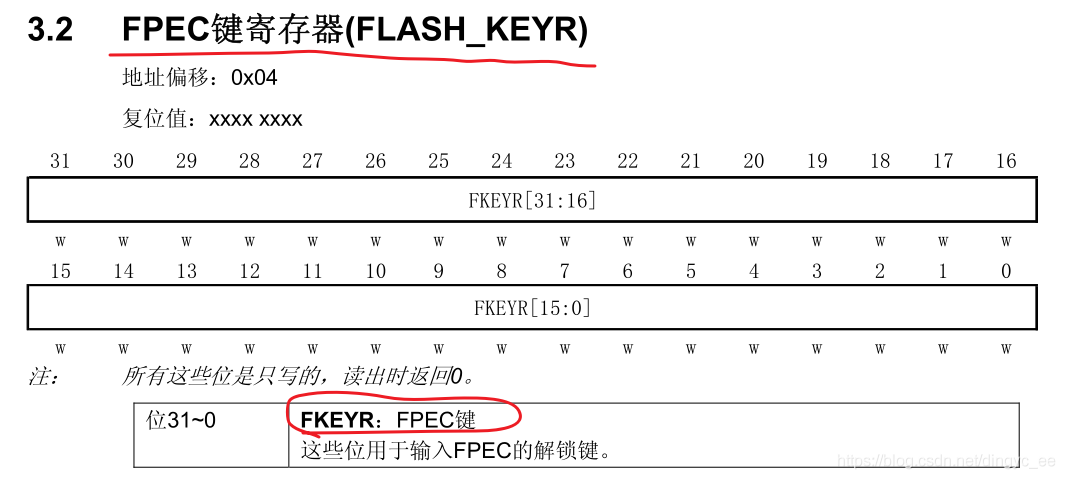

操作的寄存器：

2 頁擦除：

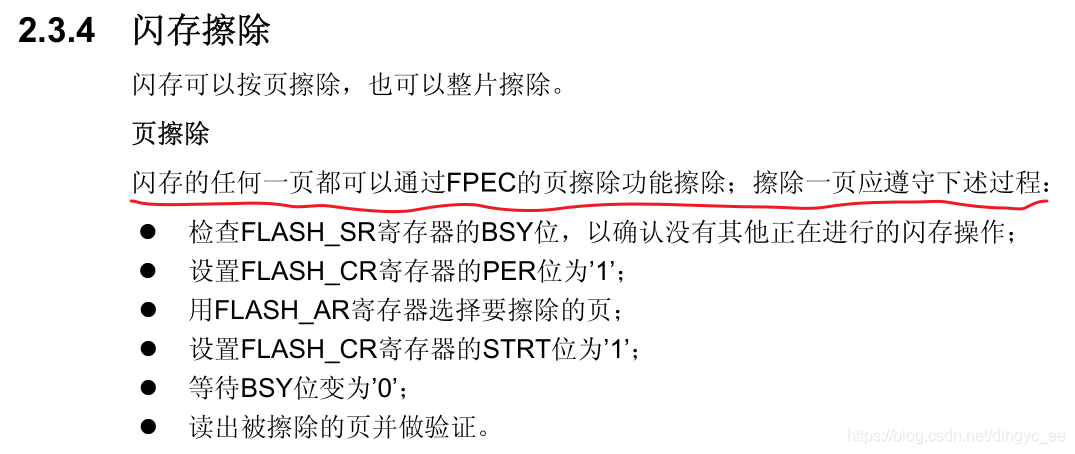

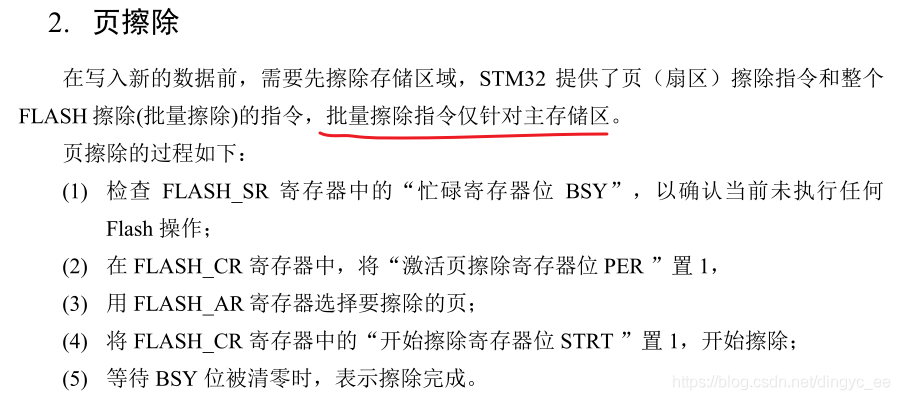

閃存編程手冊說明：

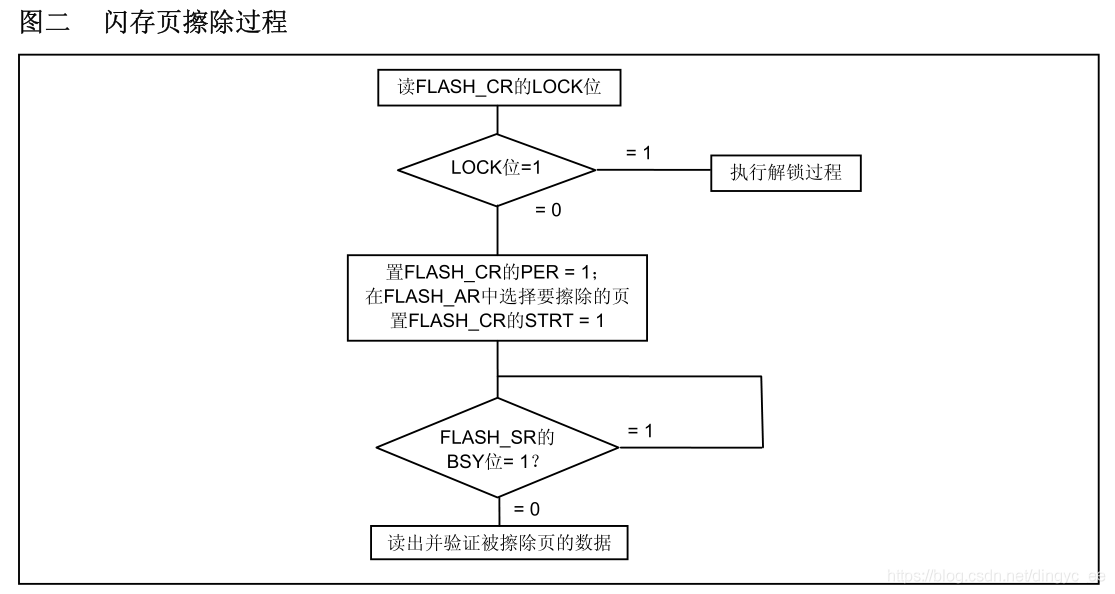

執行流程：

具體的實現過程：

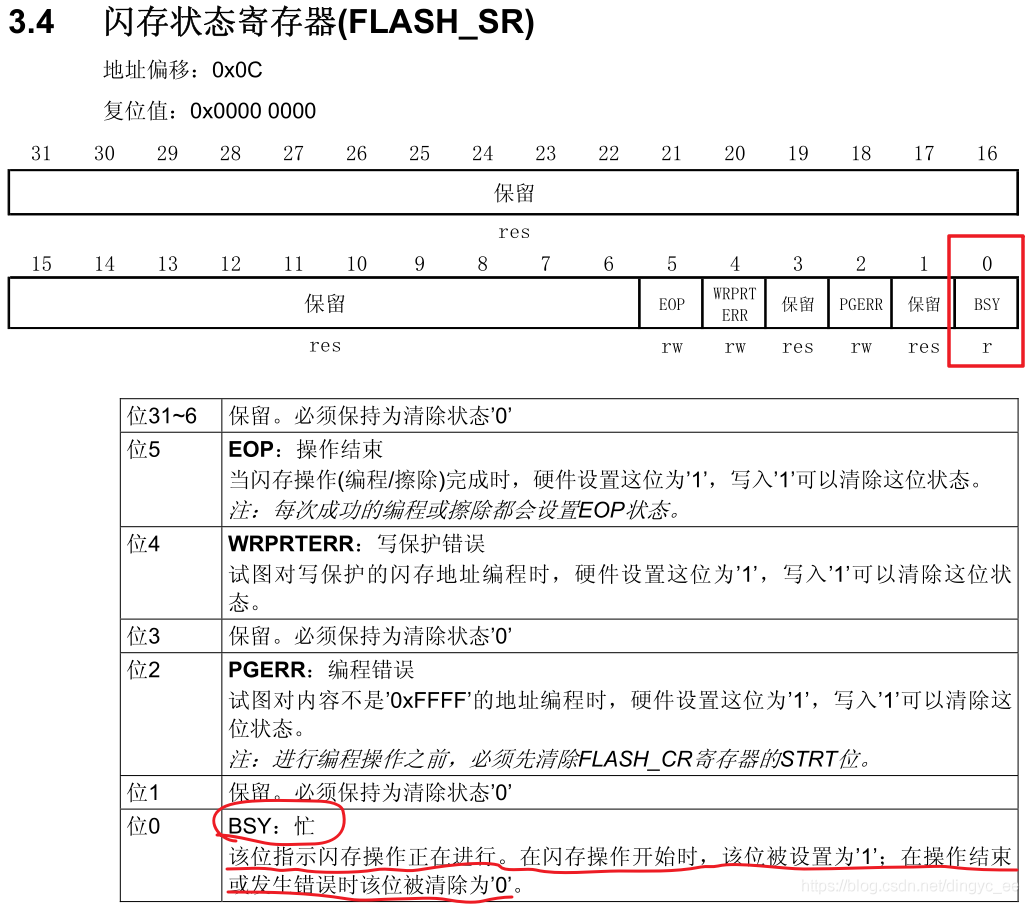

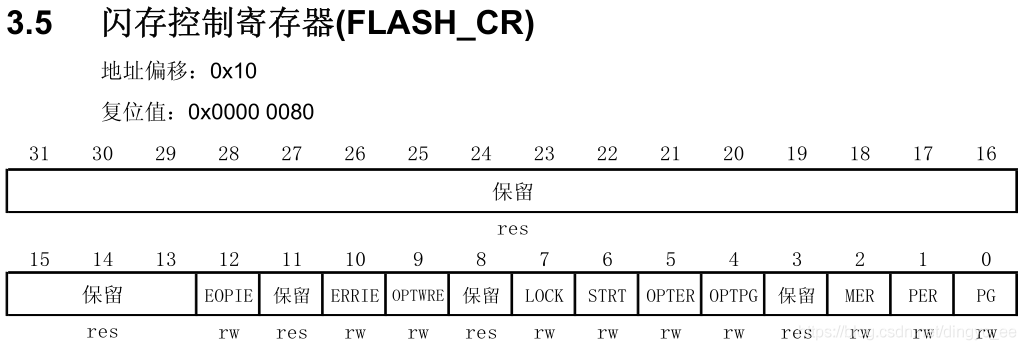

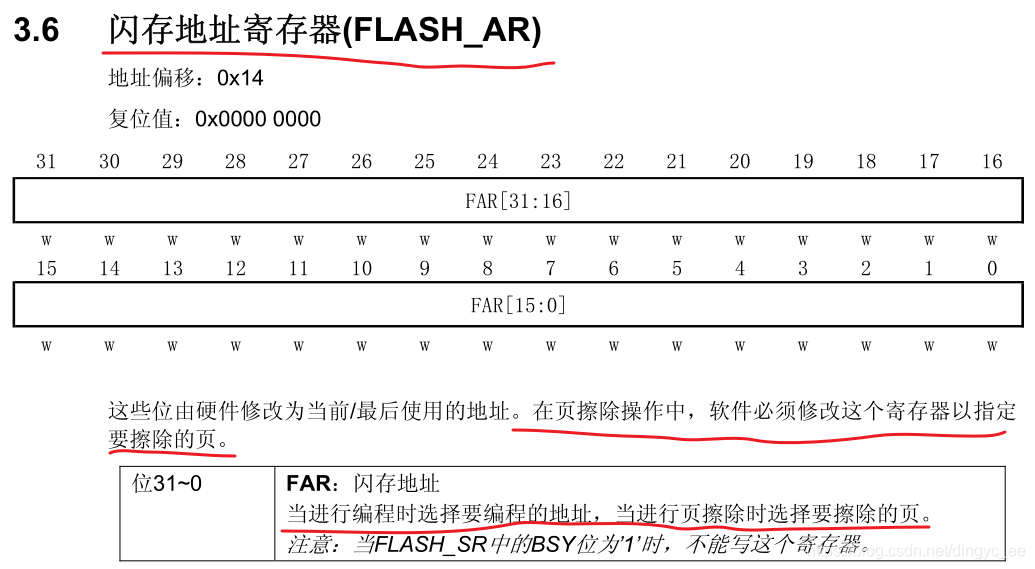

涉及到的寄存器：

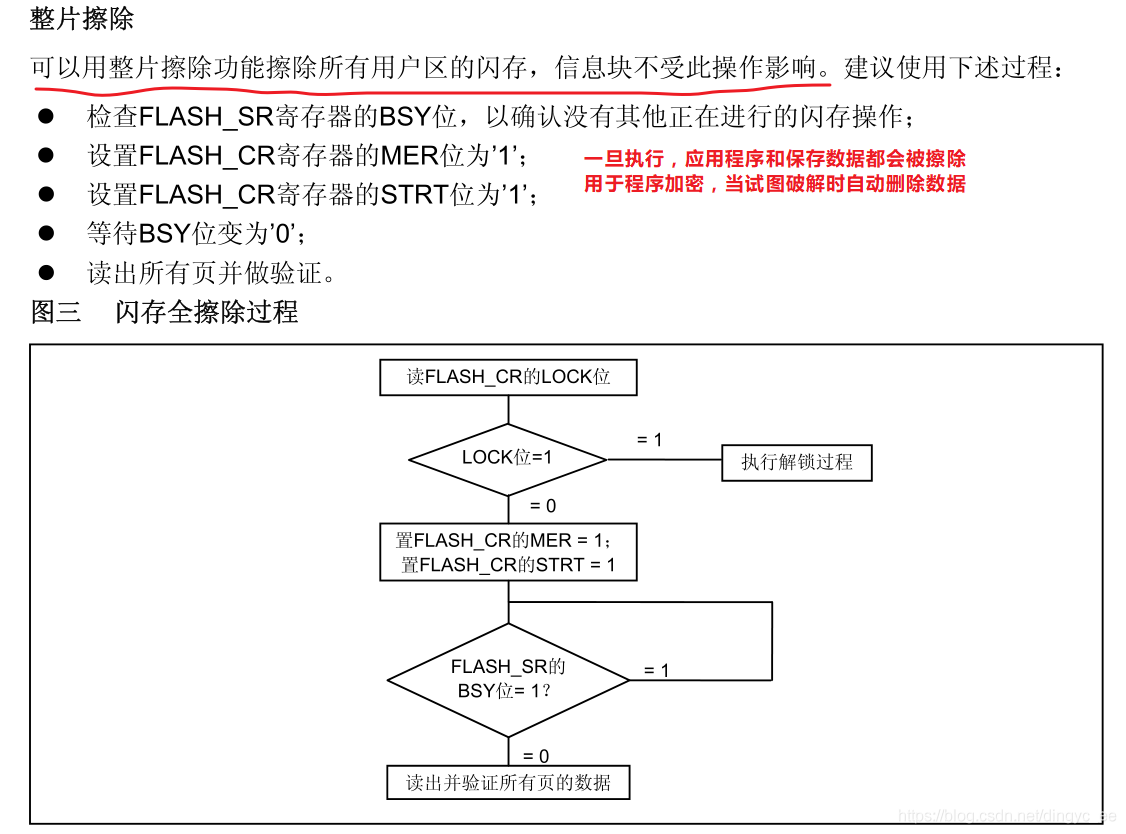

還有不常使用的全片擦除（防止破解）：

3 寫入數據：

擦除完畢后即可寫入數據，寫入數據的過程并不是僅僅使用指針向地址賦值，賦值前還還需要配置一系列的寄存器，步驟如下：

檢查 FLASH_SR 中的 BSY 位，以確認當前未執行任何其它的內部 Flash 操作；

將 FLASH_CR 寄存器中的 “激活編程寄存器位 PG” 置 1；

向指定的 FLASH 存儲器地址執行數據寫入操作，每次只能以 16位的方式寫入；

等待 BSY 位被清零時，表示寫入完成；

閃存編程手冊中的描述：

操作內部Flash的庫函數

解鎖 + 上鎖

void FLASH_Unlock(void)

{

  /* Authorize the FPEC of Bank1 Access */

  FLASH->KEYR = FLASH_KEY1;

  FLASH->KEYR = FLASH_KEY2;

}

void FLASH_Lock(void)

{

  /* Set the Lock Bit to lock the FPEC and the CR of  Bank1 */

  FLASH->CR |= CR_LOCK_Set;

}

擦除扇區

/**

  * @brief  Erases a specified FLASH page.

  * @note   This function can be used for all STM32F10x devices.

  * @param  Page_Address: The page address to be erased.

  * @retval FLASH Status: The returned value can be: FLASH_BUSY, FLASH_ERROR_PG,

  *         FLASH_ERROR_WRP, FLASH_COMPLETE or FLASH_TIMEOUT.

  */

FLASH_Status FLASH_ErasePage(uint32_t Page_Address)

{

  FLASH_Status status = FLASH_COMPLETE;

  /* 等待上一次操作完成 */

  status = FLASH_WaitForLastOperation(EraseTimeout);

  if(status == FLASH_COMPLETE)

  {

    /* 準備擦除頁 */

    FLASH->CR|= CR_PER_Set;

    FLASH->AR = Page_Address;

    FLASH->CR|= CR_STRT_Set;

    /* 等待操作完成 */

    status = FLASH_WaitForLastOperation(EraseTimeout);

    /* 禁用頁擦除 */

    FLASH->CR &= CR_PER_Reset;

  }

  return status;

}

閃存編程（一次必須寫入16位）

/**

  * @brief  Programs a half word at a specified address.

  * @note   This function can be used for all STM32F10x devices.

  * @param  Address: specifies the address to be programmed.

  * @param  Data: specifies the data to be programmed.

  * @retval FLASH Status: The returned value can be: FLASH_ERROR_PG,

  *         FLASH_ERROR_WRP, FLASH_COMPLETE or FLASH_TIMEOUT.

  */

FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)

{

  FLASH_Status status = FLASH_COMPLETE;

  /* Wait for last operation to be completed */

  status = FLASH_WaitForLastOperation(ProgramTimeout);

  if(status == FLASH_COMPLETE)

  {

    /* if the previous operation is completed, proceed to program the new data */

    FLASH->CR |= CR_PG_Set;

    /* 把地址參數強制轉換為指針，再通過指針操作寫入數據 */

    *(__IO uint16_t*)Address = Data;

    /* Wait for last operation to be completed */

    status = FLASH_WaitForLastOperation(ProgramTimeout);

    /* Disable the PG Bit */

    FLASH->CR &= CR_PG_Reset;

  }

  /* Return the Program Status */

  return status;

}

實驗：讀寫內部Flash

/**

  * @brief  InternalFlash_Test,對內部FLASH進行讀寫測試

  * @param  None

  * @retval None

  */

int InternalFlash_Test(void)

{

uint32_t EraseCounter = 0x00; //記錄要擦除多少頁

uint32_t Address = 0x00; //記錄寫入的地址

uint32_t Data = 0x3210ABCD; //記錄寫入的數據

uint32_t NbrOfPage = 0x00; //記錄寫入多少頁

FLASH_Status FLASHStatus = FLASH_COMPLETE; //記錄每次擦除的結果

TestStatus MemoryProgramStatus = PASSED;//記錄整個測試結果

  /* 解鎖 */

  FLASH_Unlock();

  /* 計算要擦除多少頁 */

  NbrOfPage = (WRITE_END_ADDR - WRITE_START_ADDR) / FLASH_PAGE_SIZE;

  /* 清空所有標志位 */

  FLASH_ClearFlag(FLASH_FLAG_EOP | FLASH_FLAG_PGERR | FLASH_FLAG_WRPRTERR);

  /* 按頁擦除*/

  for(EraseCounter = 0; (EraseCounter < NbrOfPage) && (FLASHStatus == FLASH_COMPLETE); EraseCounter++)

  {

    FLASHStatus = FLASH_ErasePage(WRITE_START_ADDR + (FLASH_PAGE_SIZE * EraseCounter));

}

  /* 向內部FLASH寫入數據 */

  Address = WRITE_START_ADDR;

  while((Address < WRITE_END_ADDR) && (FLASHStatus == FLASH_COMPLETE))

  {

    FLASHStatus = FLASH_ProgramWord(Address, Data);

    Address = Address + 4;

  }

  FLASH_Lock();

  /* 檢查寫入的數據是否正確 */

  Address = WRITE_START_ADDR;

  while((Address < WRITE_END_ADDR) && (MemoryProgramStatus != FAILED))

  {

    if((*(__IO uint32_t*) Address) != Data)

    {

      MemoryProgramStatus = FAILED;

    }

    Address += 4;

  }

return MemoryProgramStatus;

}

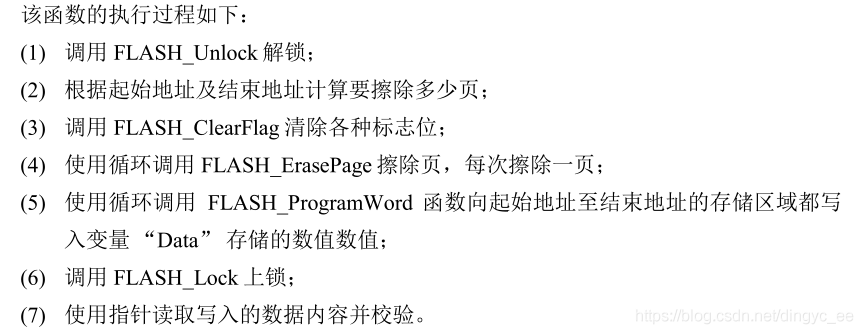

主要流程：

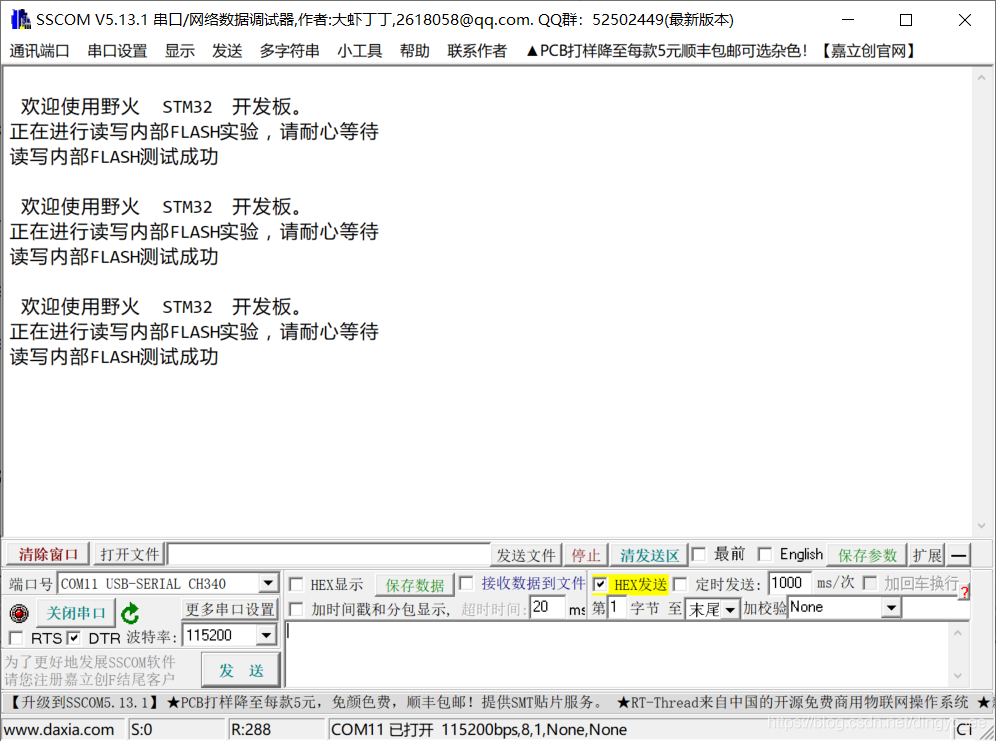

實驗結果：
