一、安裝CodeWarrior
飛思卡爾16位單片機的開發環境為CodeWarrior5.1，這個軟件安裝比較簡單，軟件的安裝文件可以從相應的網站上下載。安裝CodeWarrior所需要的電腦的硬件資源也比較寬泛，目前一般的電腦都可以滿足這個要求，可以支持win10、win7等操作系統。安裝過程按照按照軟件的提示一步步操作即可。
二、安裝USBDM驅動
USBDM是飛思卡爾16位單片機的少些代碼及調試程序的工具。飛思卡爾16位單片機可以支持多種調試工具，典型的有官方的調試器和開源的USBDM調試器，由于開源的調試器版本比較多，不同版本驅動的安裝方法也不相同，所以USBDM驅動的安裝需要參考廠家的使用說明進行。安裝好驅動之后，可以在設備管理其中查看到USBDM對應的設備。如下圖所示。
三、新建工程
安裝好了CodeWarrior和燒寫器驅動之后，我們就可以開始我們的的開發之旅了。首先我們先來看一下如何新建工程，我們以XEP100單片機為例進行說明。
1) 點擊電腦左下角的開始菜單，開始>所有程序>Freescale CodeWarrior> CodeWarrior development studio for S12(X) V5.1> CodeWarriorIDE。IDE開始運行，出現下圖所示的窗口。
2）點擊此窗口中的“Create New Project”（或關閉此窗口再點擊菜單欄的File>New Project…）， 出現如下圖所示的窗口

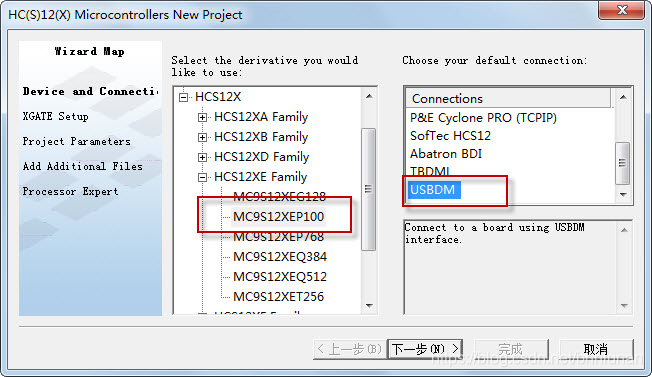

3）在左邊的框中點開HCS12X，再點開其中的HCS12XE Family，選中其中的MC9S12XEP100。在右邊的框中選中USBDM，如下圖所示。
此步的操作時選擇單片機的型號和調試工具，單片機選擇的是MC9S12XEP100，調試工具選擇的是飛思卡爾的開源BDM下載器USBDM。接下來點擊“下一步”，出現如下的窗口。
4）在圖3.4窗口中選擇“Single Core (HCS12X)”，此項設置為設置單片機的工作模式的，選擇為單核模式，點擊“下一步”，出現如下圖所示的窗口。
5）在圖3.5窗口左側的復選框中選擇“C”，確定編程語言，在此窗口的右側設定工程名和工程的保存位置，這兩項是使用者可以隨意修改的，但不要改變工程的擴展名。設置好之后點擊“下一步”，出現如下圖所示的窗口。
6）這一步不需要進行任何設置，直接點擊“下一步”即可。出現如下圖所示的窗口。
7）這一步也不需要設置，直接點擊“下一步”即可。出現如下圖所示的窗口。

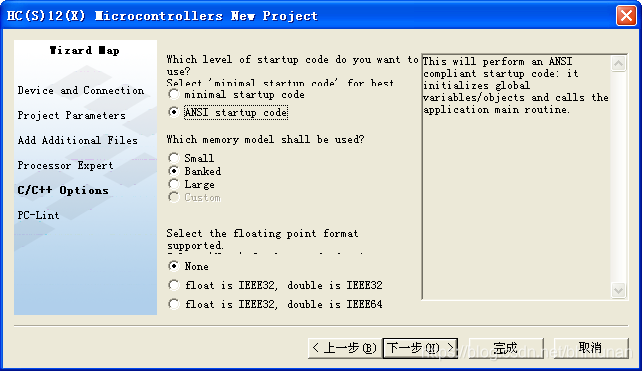

8）在上圖的窗口中，最上邊的單選框選擇“ANSI startup code”，中間的單選框選擇“Banked”，最下邊的單選框選擇“None”。最下邊的單選框是用來設置浮點數格式的，由于單片機對浮點數運算比較慢，不推薦使用浮點數，所以此項選側“None”。點擊“下一步”，出現如下圖所示的窗口。
9）按照默認設置，點擊下一步，出現如下圖所示的窗口。

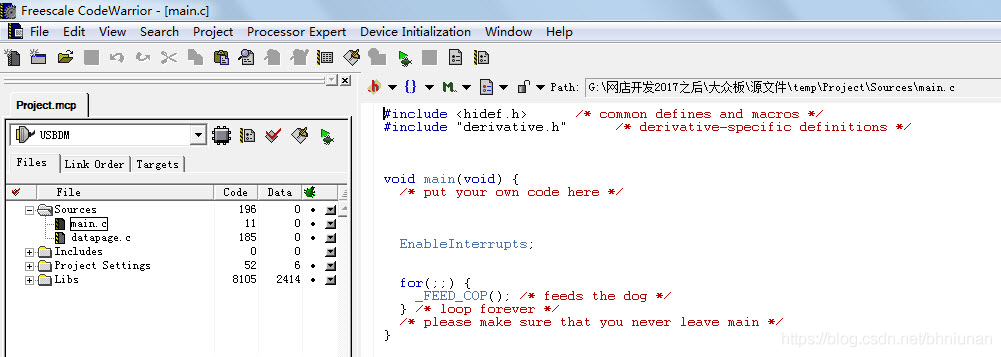

10）在單選框中選擇No，點擊“完成”，一個新的工程建成了。IDE會自動生成工程文件。雙擊“main.c”文件可對其進行修改。見下圖。
四、調試工程
在新建的工程中鍵入如下代碼

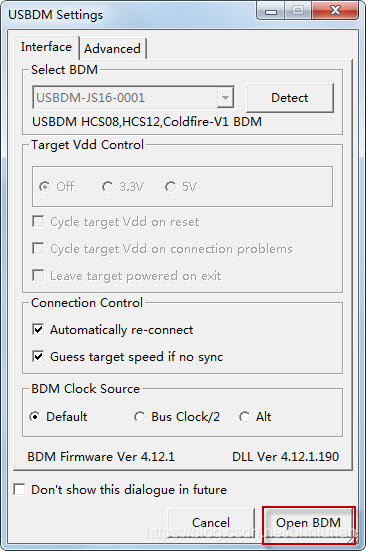

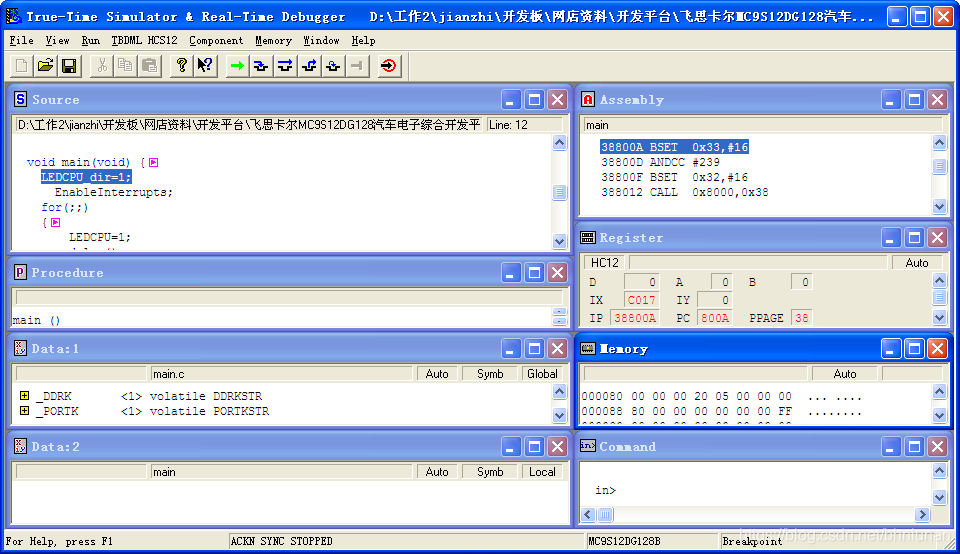

#include #include "derivative.h" #define LEDCPU PORTK_PK4 #define LEDCPU_dir DDRK_DDRK4 void delay(void) { unsigned int i; for(i=0;i<50000;i++); } void main(void) { LEDCPU_dir=1; EnableInterrupts; for(;;) { LEDCPU=1; delay(); LEDCPU=0; delay(); } } 這是一個閃燈的代碼，發光二極管采用單片機PK4口進行控制。 用USBDM調試器將單片機的電路板與電腦連接起來，并給電路板供電。點擊開發環境的Project-->Debug菜單。可以下載程序，會出現如下窗口。 點擊窗口中的“Open BDM”，如果當前單片機中有程序在執行，則會跳出另外一個窗口，如下圖所示。 直接點擊“確定”，開始下載程序，直到程序下載完成，出現如下圖所示的調試窗口。 點擊Run-->Start/Continue菜單，程序開始運行，則可以看到LED燈在閃。
