描述
TI 的藍牙 + MSP430 音頻散熱器參考設計可供客戶用于創建各種低端、低功耗音頻解決方案的應用。一些可能的應用 - 玩具、低端藍牙揚聲器、音頻播放配件。此參考設計是一種經濟實惠的音頻實施方案，通過參考其提供的完整設計文件，您可以將重心轉移到應用和最終產品開發工作上。此參考設計支持的軟件包括 Stonestreet One Bluetopia 藍牙堆棧（經過認證且免專利費）。

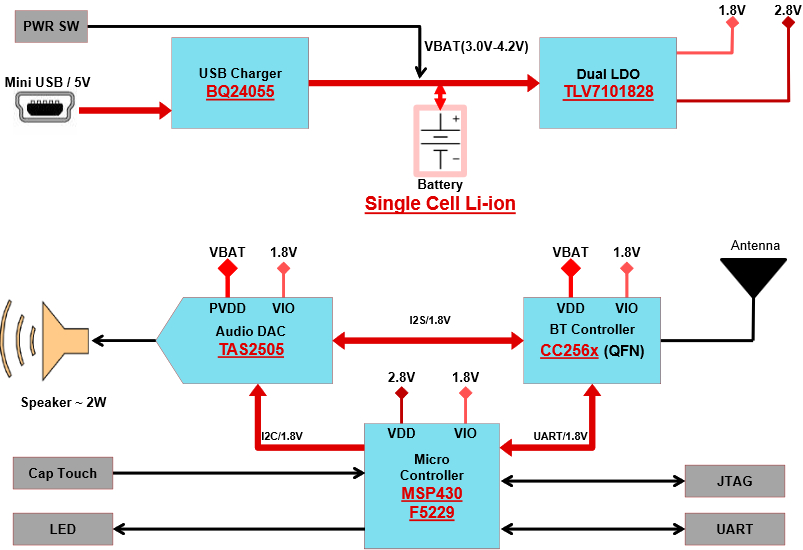

藍牙和MSP430 音頻信宿參考設計
特性
憑借最低成本、最低功耗的 MSP430F5229 實現藍牙音頻功能（SBC 編碼/解碼）
設計中將音頻處理任務從 MCU 轉移到藍牙器件，從而實現低功耗音頻
這種經濟高效的低端無線音頻解決方案，采用 4 層布局和 QFN 封裝
此解決方案的內核是 TI 的 CC2564，此內核擁有一流藍牙性能（+12dBm 輸出功率）
設計中還采用了 TI 的低功耗數字輸入揚聲器放大器（TAS2505） 和 USB 充電管理器件 （BQ24055）
CC256x 和 Bluetopia 堆棧均有藍牙子系統 QDID，因此您可以只需要一份藍牙最終產品列表
相關器件
1.BQ24055 具有自動 AC/USB 檢測功能和PG的800mA單輸入單節鋰離子電池充電器
BQ24055 功能方框圖

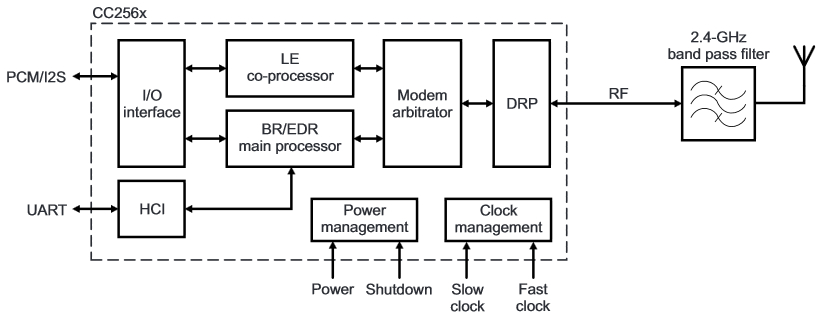

2.CC2560 藍牙 Smart Ready 控制器，TICC256x器件是一款完整的藍牙BR/EDR/LEHCI解決方案，此解決方案減輕了設計工作并可實現快速上市。基于TI的第七代藍牙內核，器件實現了已經證明的解決方案，此解決方案支持藍牙4.0雙模式（BR/EDR/LE）協議。TI的電源管理硬件和軟件算法大大節省了所有廣泛使用的藍牙BR/EDR/LE模式運行的能耗。
應用：建筑照明、用于 HMI 和 POS 的單板計算機
